Особливості

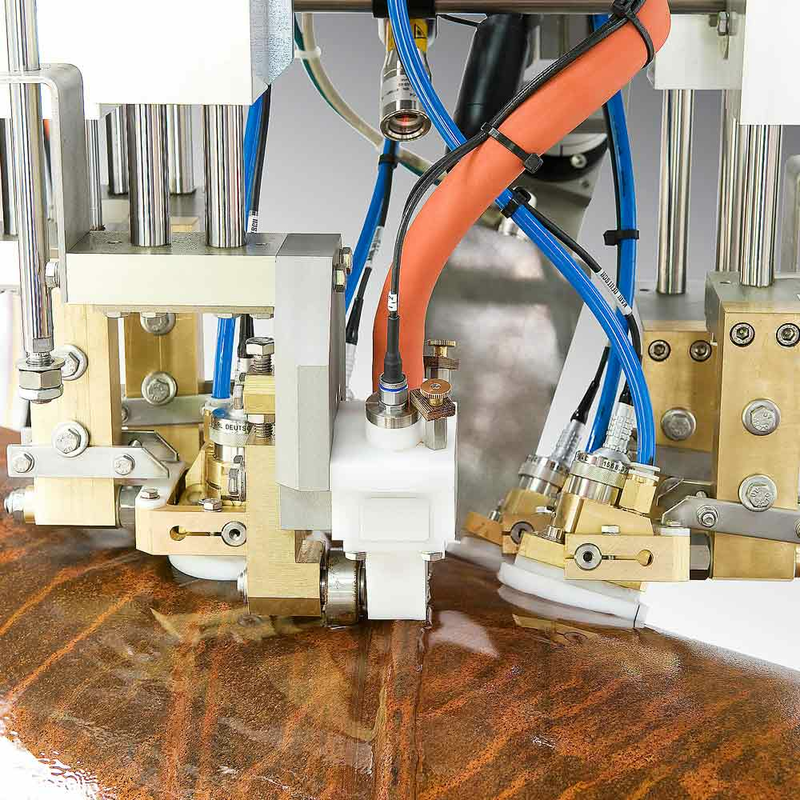

Подовжні й поперечні дефекти виявляються похило-променевою ехографією в спіральний шов, при цьому поперечні дефектоскопи підводяться безпосередньо до шва за допомогою водяного струменя. Вертикальні щупи використовуються для перевірки зони термічного впливу поряд зі зварним швом на наявність розшарувань.
Зазвичай трубні заводи використовують дві системи контролю зварних швів: перша перевіряє неперервну трубу відразу після зварювання та працює як контроль процесу. Друга система використовується для остаточного контролю готової труби.
Основні характеристики
- Контролює труб, зварених спіральним дуговим зварюванням під флюсом (HSAW)
- Типові діаметри труб від 300 до 3600 мм
- Зазвичай використовуються дві системи контролю зварних швів: перша перевірка неперервної труби та остаточна перевірка готової труби
- Подовжній і поперечний контроль похило-променевою ехографією, дефектоскопія розшарування в навколошовній зоні прямопроменевою ультразвуковою ехографією
- Додатковий тест на ламінування труби й корпусу труби (якщо не використовуються попередньо протестовані смужки)
- Лазерне відстеження зварного шва для оптимального позиціонування датчиків
