Особливості
Локальні дефекти (такі як ямки) легше виявити на більш високих частотах, проте ерозію та окремі плями загальної корозії зазвичай легше виявити на нижчих частотах за допомогою регульованих модулів. Крім того, тестування на більш високих частотах призведе до значного скорочення діапазону в ситуаціях, коли є поглинальне покриття або загальна корозія. Отже, кільця HD допускають використання як модулів HD, так і регульованих модулів для охоплення всього діапазону частот залежно від стану труби й типу дефекту. Однак модулі HD не можна використовувати у стандартних кільцях EFC, оскільки для отримання надійних результатів недостатньо позицій перетворювачів.

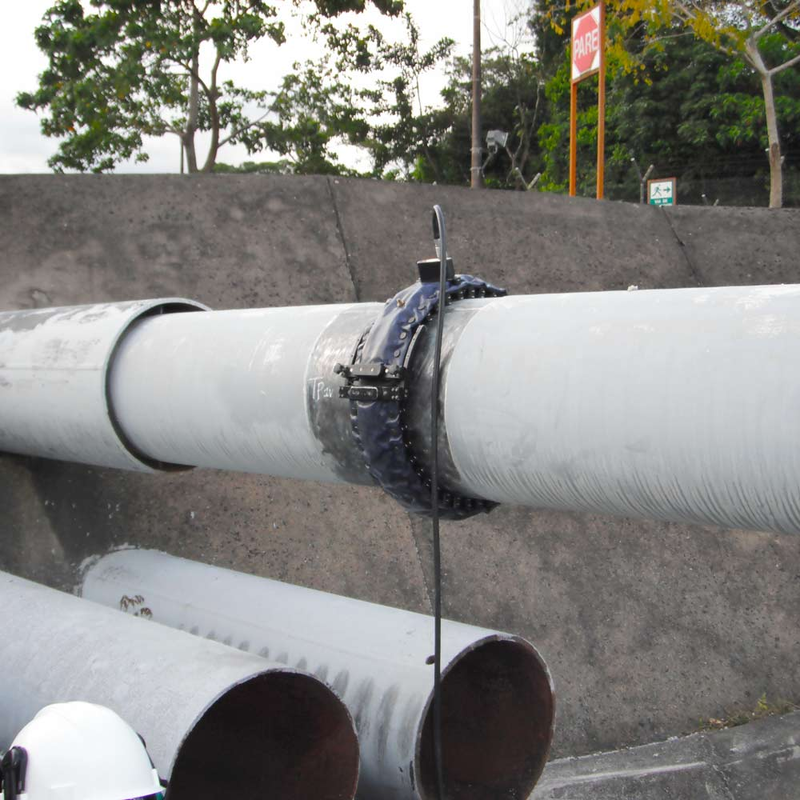

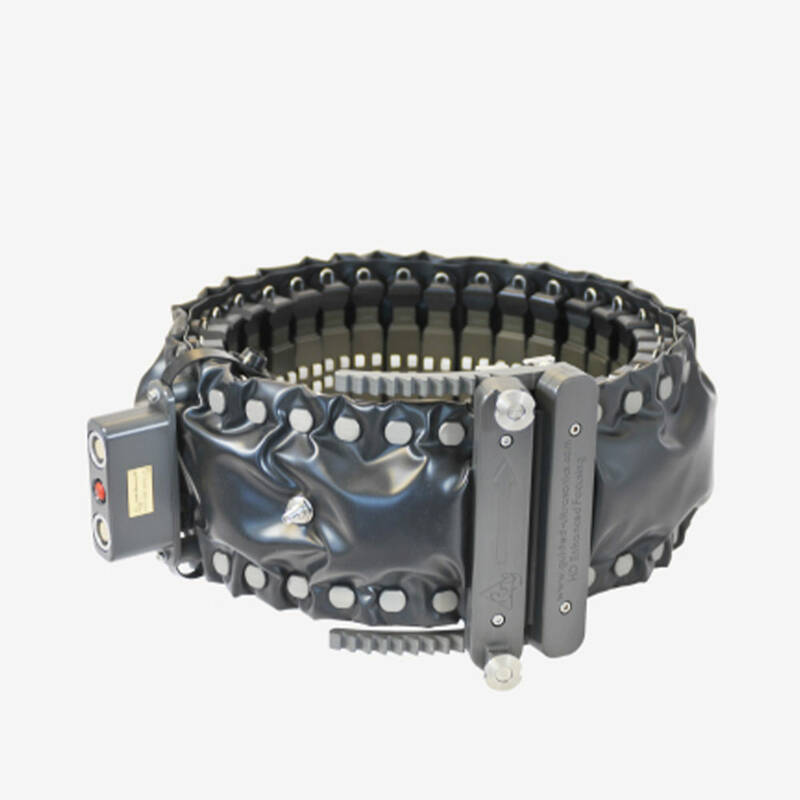

Надувні кільця HD доступні від 6 дюймів (номінальний розмір труби) та вище; нижче від цього розміру доступні тверді кільця HD.
Короткі ТХ
- Робота на високих частотах;
- Розумні датчики;
- З'єднання кільця;
- Механізм пружинного замка;
- Покращена кругова роздільна здатність;
- Пневматична робота.
Прийняті модулі датчиків

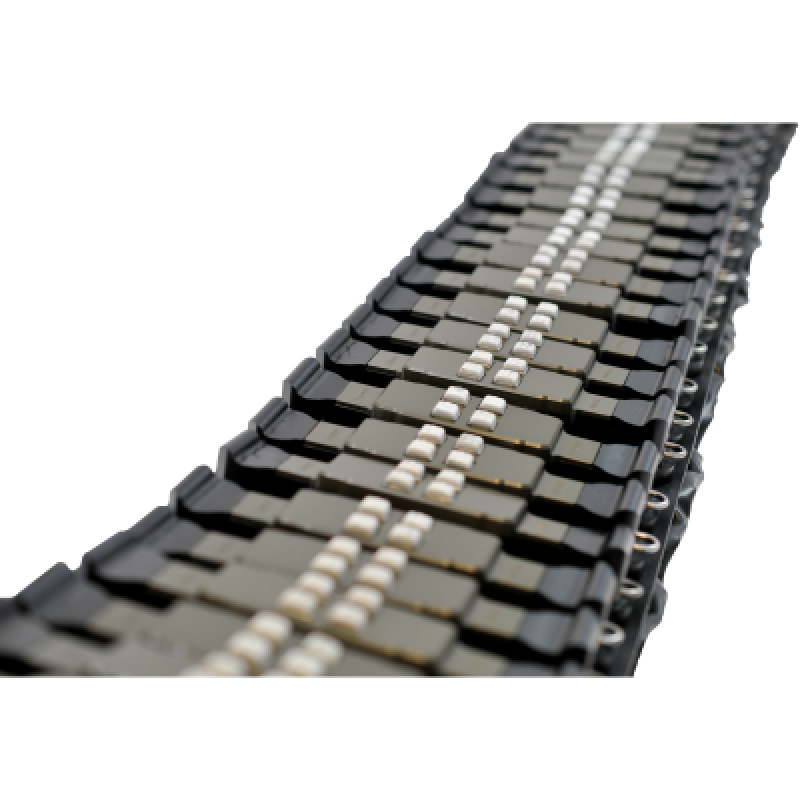

HD-модулі – дворядні модулі перетворювачів із фіксованим простором по чотири перетворювачі на модуль для контролю в діапазоні високих частот, що підвищує чутливість до невеликих локальних дефектів (ямок) і знижує чутливість до опор та ерозії. Для цих модулів потрібен G4 Mini (повністю завантажений) або Wavemaker® G4 з опцією MF. Ключові області застосування включають:
- Огляд на локальні пітинги;
- Труби з великою кількістю приварених опор;
- Прості опори;
- Бетонні анкерні опори;
- Інспекція на коротких дистанціях.
Регульований – дворядні регульовані модулі датчиків із чотирма інтервалами між датчиками для перевірки в широкому діапазоні частот (але все нижче від діапазону частот модулів HD). Ключові області застосування включають:
- Стандартне екранування труб;
- Огляд на осередки корозії;
- Заглиблені труби;
- Насипні стіни.
