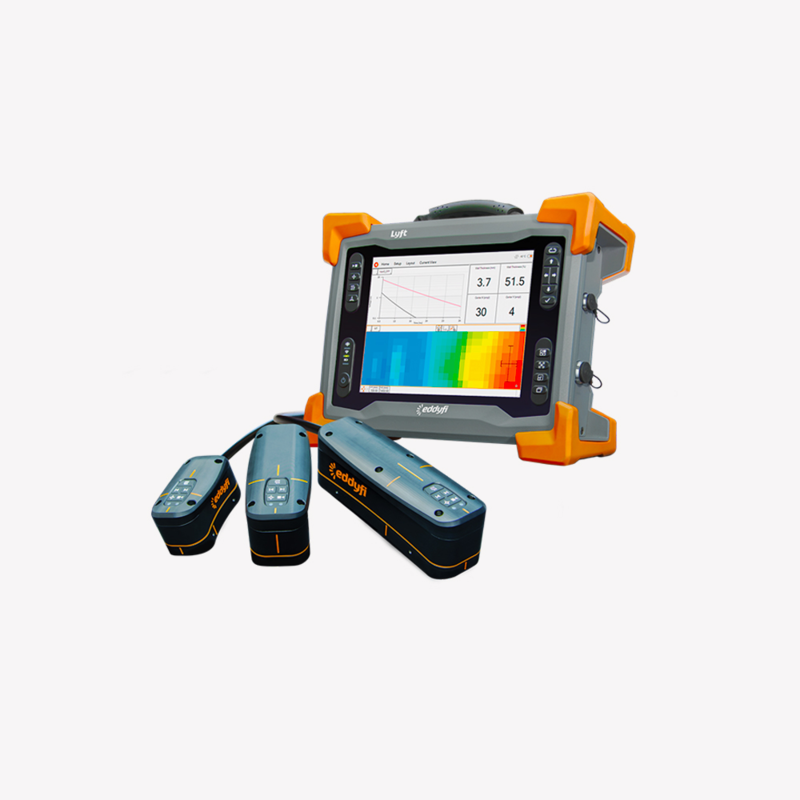

Імпульсний вихрострумовий дефектоскоп Eddyfi Lyft® для контролю корозії через покриття та ізоляцію
  • Особливості
  • Характеристики
  • Завантаження

Eddyfi Lyft – оцінка корозії у новому розумінні Корозія під ізоляцією (CUI), корозійні пухирі та кірки, корозія з прискоренням потоку (FAC), корозія під вогнезахистом (CUF) та корозія під покриттями є, можливо, найбільшими невирішеними проблемами цілісності активів у галузі. Всі інші методи, що використовуються для вимірювання товщини стінки при підйомі, без зняття ізоляції, мають серйозні обмеження, а наявні рішення з використанням імпульсних вихрових струмів (PEC) засновані на застарілій технології. Давайте змінимо визначення корозійного контролю.

Отримати комерційну пропозицію

Особливості

Еволюція PEC

Lyft® – це високоефективне рішення, яке заново винаходить PEC. Запатентоване рішення Eddyfi® має такі характеристики:

  • Сучасний портативний прилад;
  • Стандартна технологія імпульсного вихрострумового масиву (PECA™);
  • Візуалізація С-скана в режимі реального часу;
  • Швидке збирання даних;
  • Режими динамічного сканування по сітці та з кодуванням.

Lyft може сканувати товсту ізоляцію, а також алюміній, сталь без плям та оцинковану сталь.

 Потужне вбудоване програмне забезпечення

Зручне програмне забезпечення з підтримкою мультисенсорного введення включає кілька інноваційних функцій, зокрема візуалізацію С-сканів у режимі реального часу, повне вимірювання товщини стінки (корозія ID та OD), а також комплексні можливості керування перевіркою та складання звітів.

Заниження розмірів – добре відоме явище для PEC, коли дефекти, розмір яких менший від площі усереднення зонда, здаються дрібнішими, ніж вони є насправді. Інструмент Lyft компенсованої товщини стінки (CWT) пом'якшує це явище, точніше визначаючи мінімальну товщину стінки конкретної ділянки на С-скані.

 Надійні й відтворювані результати

Програмне забезпечення Lyft оснащене засобами автоматизації та передовими алгоритмами, що усувають залежність від оператора завдяки технології SmartPULSE™. Вона автоматично оптимізує параметри пульсатора і приймача (посилення, тривалість, тимчасові затвори, фільтри і т. д.). SmartPULSE також оптимізує вимірювання товщини стінки, що забезпечує оптимальну продуктивність і повторюваність.

 Найкраще від PEC у портативному виконанні

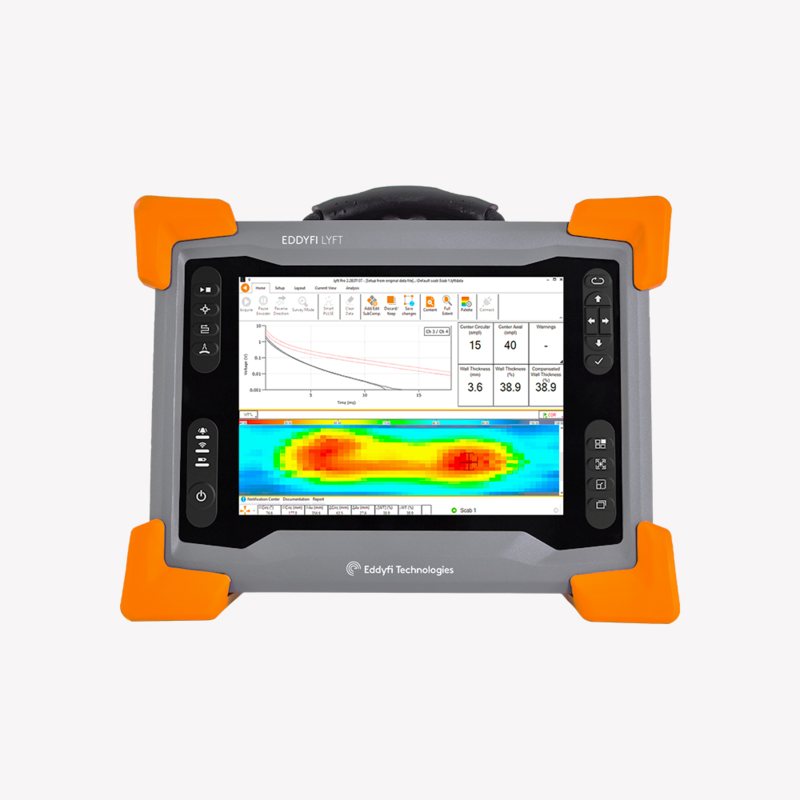

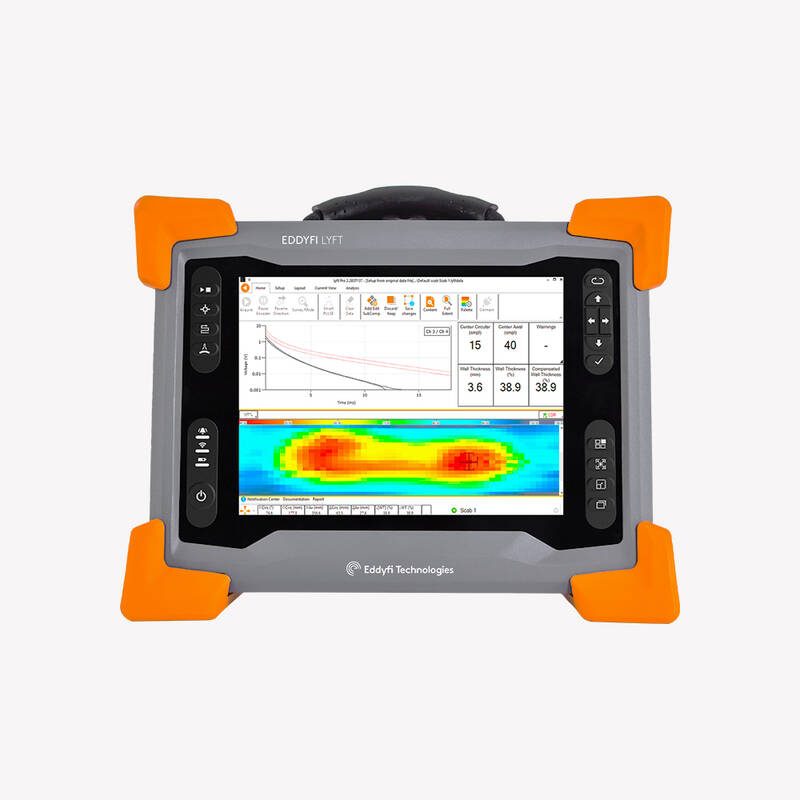

Lyft герметичний та розроблений за стандартом IP65. Його корпус із магнієвого сплаву міцний, стійкий до дії води й пилу та охолоджується без зовнішнього повітрообміну. Регульована підставка, верхня ручка та чотири кутові точки кріплення роблять його практичним щодо перевірок на місці. Вбудований ПК з операційною системою Windows® забезпечує стандартні можливості підключення до мережі та розширені інструменти продуктивності, які оптимізують польові випробування. Світлодіодний дисплей найвищої якості розміром 26,4 см (10,4 дюйма) має оптичне покриття, не відображає світло, оснащений посиленим склом завтовшки 3 мм (1/8 дюйма) і призначений для роботи в рукавичках за будь-яких умов освітлення. Система також постачається з двома батареями з можливістю гарячої заміни для збільшення часу автономної роботи.

Новий вигляд PEC

 Віддані своїй справі розробники програм та команда R&D компанії Eddyfi об'єднали портативний прилад світового класу з передовим програмним забезпеченням, датчиками й аксесуарами, щоб перетворити PEC на метод, який повністю розкриває свій потенціал. Хто ще, крім Eddyfi, міг би заново винайти вихрострумову техніку, інтегрувати в рішення високопродуктивний масив і повністю перевизначити програми CUI?

 Оптимізована продуктивність за товщиною стінок і швидкістю підйому

Рішення Lyft включає кілька розмірів підключених зондів для правильного балансу між товщиною стінки та підйомом.

Запатентований зонд високої роздільної здатності PECA є частиною комплексного рішення, призначеного для забезпечення найкращої оцінки товщини стінки, що залишилася, під утвореними на поверхні струпами й бульбашками. Використовуючи масив подвійних датчиків, здатних до просторової тріангуляції, датчик дозволяє виявляти невеликі дефекти з охопленням 75 мм (3 дюйми) за один прохід у режимі сітки або кодованого динамічного сканування. Він підтримує товщину металу в діапазоні 3-19 мм (0,12-0,75 дюйма) та підйом від 0-50 мм (0-2 дюйма). 6-елементний датчик PECA призначений для підвищення загальної продуктивності контролю в 10 разів. Зонд здатний за один прохід охопити 457 мм (18 дюймів) в режимах сітки або динамічного сканування. Він підтримує товщину металу 6-25 мм (0,25-1 дюйм), ізоляції 0-102 мм (0-4 дюйми), а також алюмінієвих/нержавіючих сталевих кожухів. Ніколи ще відображення С-сканів не було таким швидким. Сімейство одноелементних зондів PEC підтримує товщину металу до 100 мм (4 дюйми), ізоляцію товщиною до 300 мм (12 дюймів), а також оболонки зі сталі/алюмінію/оцинкованої сталі без плям. Є ряд спеціалізованих зондів для підводних перевірок, перевірки в процесі експлуатації кільцевих кілець днища резервуарів для зберігання та ізольованих конструкцій, захищених оболонками з оцинкованої сталі.

 Програмне забезпечення для аналізу та звітності

Настільне програмне забезпечення Lyft Pro дозволяє проводити розширений аналіз даних Lyft за допомогою того ж графічного інтерфейсу користувача, що і програмне забезпечення Lyft. Це полегшує навчання та дозволяє використовувати переваги великих макетів даних. Lyft PRO спрощує планування перевірок для приладів Lyft. У ньому також передбачено режим живлення, що дозволяє підключити комп'ютер до приладу Lyft і виконати збір даних. Крім того, програмне забезпечення має функції для створення більш насичених звітів, інструменти для зіставлення параметрів калібрування між зонами сканування та використання переваг Tau-scan для розширеного аналізу даних PEC. SurfacePro 3D – це програмне забезпечення для візуалізації та створення звітів, призначене для автоматичного створення 3D компонентів, накладання і зшивання С-сканів у процесі імпорту даних.

Eddyfi Lyft – оцінка корозії у новому розумінні Корозія під ізоляцією (CUI), корозійні пухирі та кірки, корозія з прискоренням потоку (FAC), корозія під вогнезахистом (CUF) та корозія під покриттями є, можливо, найбільшими невирішеними проблемами цілісності активів у галузі. Всі інші методи, що використовуються для вимірювання товщини стінки при підйомі, без зняття ізоляції, мають серйозні обмеження, а наявні рішення з використанням імпульсних вихрових струмів (PEC) засновані на застарілій технології. Давайте змінимо визначення корозійного контролю.

Отримати комерційну пропозицію

Розміри (Ш х В х Г)

355×288×127 мм

(14,0×11,3×5,0 дюймів)

Вага з батареями

6,6 кг (14,5 фунта)

Вага без батарей

5,7 кг (12,5 фунта)

Об’єм

13 л (791 дюйм3)

Вимоги до живлення

100-240 В змінного струму, 50-60 Гц

Джерело живлення

Напруга змінного струму або бортові батареї

Максимальний вхідний струм

1.5 A

Тип акумулятора

Літій-іонний, перезаряджається,

відповідає вимогам DOT

Час роботи від акумулятора

6-8 годин

Дисплей

• 26,4 см (10,4 дюйми);

• Невідбивне покриття (AR-покриття);

• Покриття проти відбитків пальців

(олеофобне покриття) 3 мм (1/8

дюйма), хімічно посилене скляне покриття;

• Оптично склеєний РК-дисплей та

сенсорний екран;

• Пасивне посилення підсвічування

Відеовихід

HDMI

Кількість каналів

7

Сховище

SSD, 100 GB

Охолодження

Герметичне та безвентиляторне

Кодувальник

Квадратурний

Підключення

Gigabit Ethernet, Wi-Fi, подвійний режим

Bluetooth® 2.1, 2.1+EDR,

3.0, 3.0+HS, 4.0 (BLE), USB 2.0 (х3)

Розпізнавання та налаштування зонда

Автоматична

Продуктивність

Динамічний збір даних

До 15 точок/с

Динамічна швидкість сканування

До 75 мм/с (3 дюйми/с)

Швидкість сканування картографічної сітки

Миттєво, менше ніж 1 секунда (зазвичай)

SmartPULSE

• Автоматичне налаштування параметрів

імпульсно-приймального пристрою PEC; • Чутливість по всій товщині (дефекти OD та ID);

• Надійні виміри у разі варіацій

підйому, перекриття погодної

оболонки, ременів, корозійних плям;

• Калібрування за 1 точкою (за номінальною або відомою товщиною),

автонормалізація, оптимізація

повторюваності

Датчики

Особливості

• Клавіатура дистанційного керування;

• Lyft 27-контактний роз'єм Fischer;

• Надміцний кабель довжиною 5 м (16,4 фута)

Номінальна товщина стінки

До 100 мм (4 дюйми)

Підйомники

0-300 мм (0-12 дюймів)

Найменший виявлений об’єм дефекту

15% від об’єму сліду

Мінімальна вимірювана залишкова товщина стінки

15% від номіналу

Корпуси

• Іржостійка сталь до 1,5 мм (0,06 дюйма);

• Алюміній до 1 мм (0,04 дюйма);

• Оцинкована сталь до 1,0 мм (0,04 дюйма)

Діаметри труб

Від 25 мм до плоских поверхонь

Випробувальні температури

Вуглецева сталь:

• Від -150°C до 500°C (від -238°F до 932°F);

• Макс. у разі прямого контакту з корпусом: 70° C (158° F);

• Макс. наконечник зонда в корпусі:

120°C (248°F)

Довкілля

Рейтинг IP

Спроєктований для IP65

Робоча температура

0–40°C (32–104°F)

Робоча вологість

95%, без конденсації

Відповідність вимогам

ASME, EN 61010-1, CE, WEEE, FCC Part

15B, ICES-003, AS/NZS CISPR 22, RoHS
