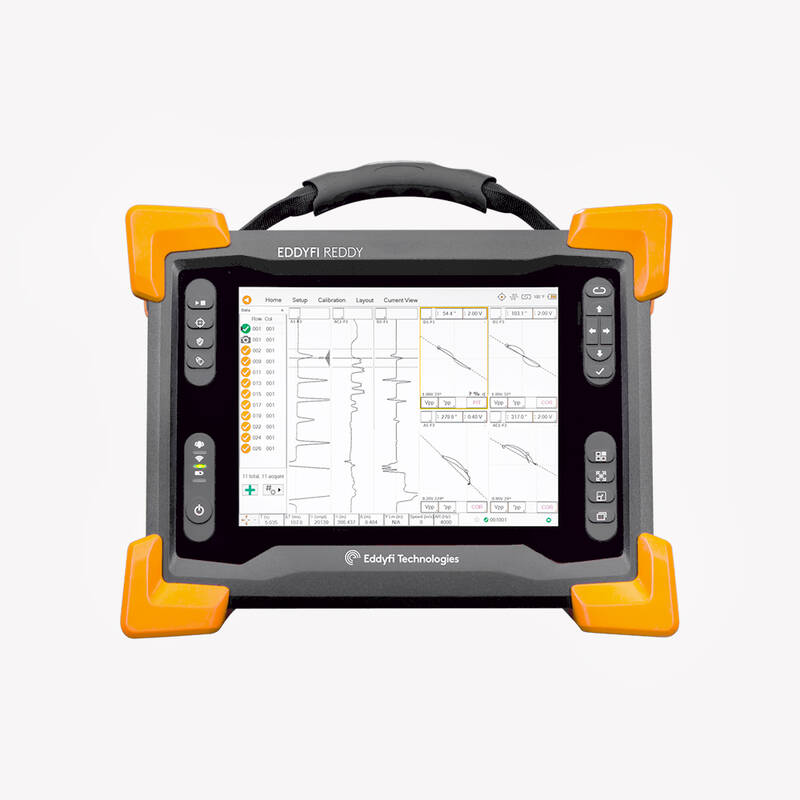

Универсальный вихретоковый дефектоскоп Eddyfi Reddy
  • Особливості
  • Характеристики
  • Завантаження

Вихрострумовий дефектоскоп Eddyfi Reddy призначений для перевірки трубок змінним струмом та ECT. Ця версія Eddyfi Reddy призначена для заміни широкого спектру застарілих приладів ECT, що використовуються для контролю кондиціонерів повітря та інших перевірок трубок ECT. Наявні прилади ECT громіздкі та мало змінилися з моменту їх появи, що робить їх несумісними із сучасними умовами перевірки, де продуктивність і рентабельність мають вирішальне значення.

Отримати комерційну пропозицію

Особливості

Призначений для змінного струму

Reddy® розроблений для підтримки всіх зондів AC і ECT, що існують на ринку, без адаптерів або еталонних зондів для балансування абсолютного каналу. Усі інші портативні системи не працюють від акумулятора, не є герметичними, не мають великого дисплея, автоматизованих послідовностей збору даних або аналітичного програмного забезпечення для складання звітів «на льоту». Ба більше, дані, записані за допомогою Reddy, сумісні зі стандартним у галузі програмним забезпеченням TubePro для складання карт трубних аркушів і формування звітів для поглибленого аналізу.

 Портативний та інтуїтивно зрозумілий

Оскільки кондиціонери повітря схожі на невеликі теплообмінники (HX), наприклад, за кількістю трубок, портативність і мінімальний час налаштування мають велике значення. Reddy приблизно на 30% легший, ніж найпоширеніші прилади, що використовуються сьогодні в цій галузі, і оснащений можливостями підключення зондів та майстром налаштування для підвищення продуктивності.

 Ідеальна відповідність зондів змінного струму

Зонди AC Eddyfi розроблено з найкращою конфігурацією котушок зонда, що забезпечує низький рівень шуму ребра за вищого рівня виявлення дефектів на прямих, опорах, розширення труб та ділянках землі. Ба більше, за один прохід датчик надає інспектору всю необхідну інформацію для виявлення й характеристики дефектів від шпулі ECT та котушки змінного струму. Котушка змінного струму необхідна для виявлення окружних тріщин шляхом віднімання ефекту розширення труби, де переважно й виявляються тріщини. Крім того, вони мають високу механічну міцність, водонепроникність і знімність, що ідеально підходить для успішного проведення перевірки.

 Призначений для використання в польових умовах

Reddy герметичний і розроблений відповідно до вимог IP65. Корпус із магнієвого сплаву відрізняється високою міцністю, охолоджується без вентиляторів або зовнішнього повітряного потоку, стійкий до дії води та пилу. Регульована підставка та верхня ручка лише додають системі практичності під час проведення перевірок дома.

Впевненість у результатах за допомогою ефективної звітності

Eddyfi Reddy поєднує в собі збір, реєстрацію та управління даними на місці, повністю усуваючи необхідність у рукописних звітах. Після завершення перевірки звіти можуть бути створені одним клацанням миші – у комплекті зі скріншотами виявлених дефектів, лишається підписати й передати клієнтам.

 Оптимізований огляд

Автоматизовані послідовності збору даних – це величезна економія часу, оскільки вони мінімізують кількість операцій, необхідних для проведення повного обстеження, таких як запуск і припинення збору даних, запис даних та використання педалей. Magnifi® GO також дозволяє створювати списки трубок, має спеціальний майстер налаштування, автоматизовані послідовності запису даних і унікальний формат репортування, що ще більше підвищує продуктивність.

 Масивний мультисенсорний дисплей

Світлодіодний дисплей вищої якості розміром 26,4 см (10,4 дюйма) має оптичне покриття, не відображає світла та оснащений міцним склом завтовшки 3 мм (1/8 дюйма). Він розрахований на роботу руками в рукавичках і за будь-якого освітлення. Мультисенсорні можливості дозволяють легко масштабувати й повертати зображення.

 Можливості сучасного ПК

Оснащений надійним внутрішнім жорстким диском (SSD) ємністю 100 ГБ для безпечного зберігання даних перевірки. Вбудована система пропонує стандартні можливості підключення в будь-якому місці та передові інструменти продуктивності, що оптимізують польові випробування.

 Вбудоване програмне забезпечення

Magnifi GO, потужне та просте у використанні програмне забезпечення Eddyfi для збору/аналізу даних, призначене для перевірки кондиціонерів і труб та має добре продуманий майстер для створення налаштувань. Крім того, Magnifi GO робить збір і звітність дуже інтуїтивно зрозумілими. Від налаштування до складання звіту – усе швидко.

 Аналіз даних на робочому столі

Magnifi GO сумісний зі своїм повноцінним старшим братом Magnifi R. Ви можете налаштовувати параметри перевірки для Reddy і виконувати поглиблений аналіз даних перевірки на настільному комп'ютері чи ноутбуку.

Вихрострумовий дефектоскоп Eddyfi Reddy призначений для перевірки трубок змінним струмом та ECT. Ця версія Eddyfi Reddy призначена для заміни широкого спектру застарілих приладів ECT, що використовуються для контролю кондиціонерів повітря та інших перевірок трубок ECT. Наявні прилади ECT громіздкі та мало змінилися з моменту їх появи, що робить їх несумісними із сучасними умовами перевірки, де продуктивність і рентабельність мають вирішальне значення.

Отримати комерційну пропозицію

Розміри (Ш х В х Г)

355×288×127 мм

(14,0×11,3×5,0 дюймів)

Вага з батареями

6,6 кг (14,5 фунта)

Вага без батарей

5,7 кг (12,5 фунта)

Об’єм

13 л (791 дюйм3)

Вимоги до живлення

100-240 В змінного струму, 50-60 Гц

Джерело живлення

Напруга змінного струму або бортові батареї

Максимальний вхідний струм

1.5 A

Тип акумулятора

Літій-іонний, перезаряджається,

відповідає вимогам DOT

Час роботи від акумулятора

6-8 годин

Дисплей

• 26,4 см (10,4 дюйма);

• Невідбивне покриття (AR-

покриття);

• Покриття проти відбитків пальців

(олеофобне покриття) 3 мм (1/8

дюйма), хімічно посилене

скляне покриття;

• Оптично склеєний РК-дисплей та

сенсорний екран;

• Пасивне посилення підсвічування

Відеовихід

HDMI

Сховище

SSD, 100 GB

Охолодження

Герметичне та безвентиляторне

I/O

Енкодер або зовнішній пристрій керування

Підключення

Gigabit Ethernet, Wi-Fi, Bluetooth®,

USB 2.0 (Ч3)

ECT

Діапазон частот

5 Гц-10 МГц

Роз’єми ECT Bobbin/AC

4 контакти

Роз’єм введення/виводу

18 контактів

Виділений роз’єм

30 контактів

Вихід генератора/привід котушки

До 20 Vpp

Режими впорскування

Одночасний, безперервний

Посилення приймача

Діапазон 41 дБ, 23-64 дБ

Роздільна здатність

16 біт

Частота захоплення/дискретизації

До 50 000 зразків/с

Довкілля

Рейтинг IP

Спроєктований для IP66

Робоча температура

Від 0°C до 40°C (від 32°F до 104°F)

Робоча вологість

95%, без конденсації

Рейтинг ступеня забруднення

2

Відповідність вимогам

ASME, EN 61010-1, CE, WEEE, FCC Part

15B, ICES-003, AS/NZS CISPR 22, RoHS

Вихрострумовий дефектоскоп Eddyfi Reddy призначений для перевірки трубок змінним струмом та ECT. Ця версія Eddyfi Reddy призначена для заміни широкого спектру застарілих приладів ECT, що використовуються для контролю кондиціонерів повітря та інших перевірок трубок ECT. Наявні прилади ECT громіздкі та мало змінилися з моменту їх появи, що робить їх несумісними із сучасними умовами перевірки, де продуктивність і рентабельність мають вирішальне значення.

Отримати комерційну пропозицію
