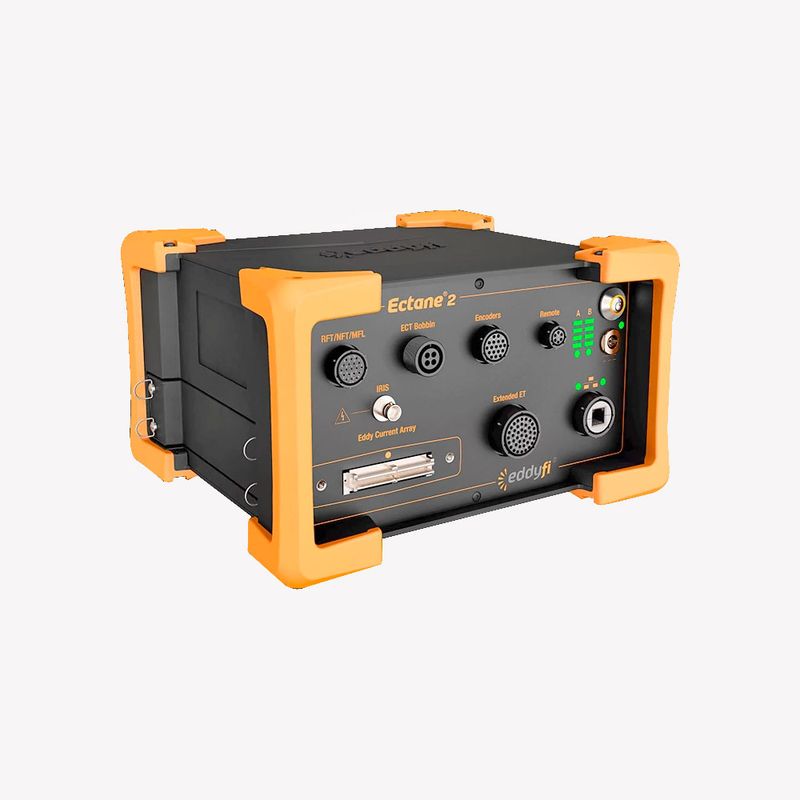

MFL-дефектоскоп Ectan 2 для контролю труб та поверхонь

  • Особливості
  • Характеристики
  • Завантаження

За останнє десятиліття Eddyfi Ectane ® став безперечним еталоном для контролю труб теплообмінників і поверхневих вихрострумових масивів у всьому світі. Завдяки компактному форм-фактору й неперевершеній надійності цей багатофункціональний прилад заслужив репутацію найкращого у своєму класі.

Отримати комерційну пропозицію

Особливості

Неруйнівний контроль трубок і поверхонь заснований на ряді методів, які часто залежать від галузі застосування та використовуваних матеріалів, і став більш ефективним зі вбудованими можливостями Ectane 2 практично з будь-якою комбінацією технологій тестування.

 Завдання контролю:

  • Теплообмінники (чорні та кольорові).
  • Конденсатори, підігрівачі живильної води.
  • Вентиляторні повітроохолоджувачі й котли.
  • Чилери, кондиціонери / HVAC.
  • Баланс заводу.
  • Поверхнева інспекція ECA для ядерних компонентів.
  • Поверхневий контроль/контроль якості Інспекції ECA.

 Технології, що використовуються в Eddyfi Ectane:

  • Вихрострумовий контроль (ECT).
  • Вихрострумовий матричний контроль (ECA).
  • Тангенціальна вихрострумова решітка (TECA).
  • Вихрострумовий метод контролю віддаленим полем (RFT).
  • Контроль ближнім полем (NFT).
  • Матричний вихрострумовий контроль ближнім полем (NFA).
  • Контроль витоків магнітного потоку (NFL).
  • Ультразвуковий імерсійний ехо-метод (IRIS).

За останнє десятиліття Eddyfi Ectane ® став безперечним еталоном для контролю труб теплообмінників і поверхневих вихрострумових масивів у всьому світі. Завдяки компактному форм-фактору й неперевершеній надійності цей багатофункціональний прилад заслужив репутацію найкращого у своєму класі.

Отримати комерційну пропозицію

Загальні

Розміри

279,6 × 254,0 × 158,8 мм

(11,00 × 10,00 × 6,25 дюйма)

Вага з батареями

6,8 кг (15 фунтів)

Вага без батарей

5,9 кг (13 фунтів)

Об`єм

10 л (610 дюймів3)

Вимоги до харчування

100–240 В змінного струму, 50–60 Гц

Електроживлення

Напруга змінного струму або бортові батареї

Акумулятори: тип

Літій-іонний, що перезаряджається, відповідає вимогам DOT

Акумулятори: термін служби

8:00

Охолодження

Герметичний та безвентиляторний

Енкодери

3 осі, квадратурний з індивідуальною лінією скидання

Пульти дистанційного керування

Старт, зупинка, баланс, наступний файл

Підключення

1000BASE-T

Розпізнавання й налаштування зонда

Автоматична

Клас захисту ІР

Розроблено для IP64

Робочі температури

0–45°C (32–113°F)

Робоча вологість

95%, без конденсації

Відповідність вимогам

ASME, EN 61010-1, CE, WEEE, FCC Part 15B, ICES-003, AS/NZS CISPR 22, RoHS

Входи зонда

4–8

Канали

64, 128, 256

Діапазон частот

5 Гц – 10 МГц

Вихід генератора / котушковий привід

До 20 Vpp

ECT

Частоти

До 160

Генератори/драйвери котушок

2

Режими інжекції

Мультиплексований, одночасний, безперервний

Коефіцієнт посилення приймача

Діапазон 41 дБ, 23–64 дБ

Роздільна здатність даних

16 біт

Придбання/частота дискретизації

До 50 000 зразків/с

MFL

Коефіцієнт посилення приймача

Діапазон 41 дБ, 18–59 дБ

ECA, TECA, NFA

Гніздо

Одинарний або подвійний 160-контактний

масив

Мультиплексор

SmartMUX

Інтерфейс зовнішнього мультиплексора

41-контактний роз'єм EXTENDED ET

RFT та NFT

Частоти

5

Генератори/драйвери котушок

2

Коефіцієнт посилення приймача

Діапазон 50 дБ, 26–86 дБ

IRIS UT

Канали

1, pulse-echo

Внутрішній імпульсний датчик/приймач

0–200 В перетворювач

0–70 дБ (з кроком 1 дБ)

0–40 дБ DAC

Фільтри

4 вибираються користувачем фільтра

Смуга пропускання системи 25 МГц

Частота перетворювача

5–20 МГц

Дигітайзер

12 біт, 100 МГц

Максимальна частота пульсації

До 26 кГц

Види

A, B та C-сканування в режимі реального часу

Вимірювання товщини стінки

На 50% тонше, ніж у конкурентів (заявка на патент)

Швидкість обертання турбіни

До 100 RPS для швидкого витягування

Джерела струму для зондів насичення

Діапазон

0–1 A

Максимальна вихідна потужність

10 Вт

Максимальна вихідна напруга

15 В

Моторний привід до зонду RPC

Напруга

0–24 В

Максимальний піковий вихідний струм

2 A

Безперервний максимальний вихідний струм

1 A

Максимальна безперервна потужність

10 Вт

За останнє десятиліття Eddyfi Ectane ® став безперечним еталоном для контролю труб теплообмінників і поверхневих вихрострумових масивів у всьому світі. Завдяки компактному форм-фактору й неперевершеній надійності цей багатофункціональний прилад заслужив репутацію найкращого у своєму класі.

Отримати комерційну пропозицію
