Системи позиціонування LTC і LTSS для визначення місця розташування штифтів і трас в неметалевих трубах
  • Особливості
  • Характеристики

Спектр застосування пристроїв розміщення LTS включає всі сфери підземних будівельних робіт. Наприклад, трубопроводи прісної та стічної води, прокладку кабелю, дренаж та роботи на полігонах. А для внутрішніх установок компактні системи LTC особливо цінні для визначення маршрутів труб або виявлення дефектів. Дуже стабільне проштовхування з малим радіальним вигином.

Отримати комерційну пропозицію

Особливості

  • Два в одному: використання для прокладки кабелю та визначення місцезнаходження трас
  • Цілеспрямоване виявлення та відстеження порожніх каналів або перешкод
  • Стабільний і гнучкий натискний кабель зі скловолокна з малим радіусом вигину
  • Міцний корпус з армованим скловолокном кабельним виходом і вбудованим кривошипом для перемотування кабелю
  • Контактне кільце для подачі
  • У разі поломки склопластиковий кабель можна відремонтувати – повністю міняти котушку не потрібно

Профіль натискного кабелю систем LTC і LTS складається зі спеціальної комбінації жил із скловолокна з інтегрованими мідними проводами та захисної поліпропіленової гільзи, яка поєднує стійкість жорсткого стрижня при натисканні з гнучкістю та малим радіусом вигину. Таким чином, кабель можна подавати вручну комплексно, швидко, легко і точно прокладати трубні системи.

Система LTC не тільки дозволяє відстежувати маршрути або знаходити затори труб у внутрішніх установках, а й дає змогу протягувати кабелі. Навіть у тих місцях, де вийшли з ладу інші тягові інструменти, система LTC без проблем долає кутові маршрути, навіть у трубопровідних системах з кабелями та на великих відстанях.

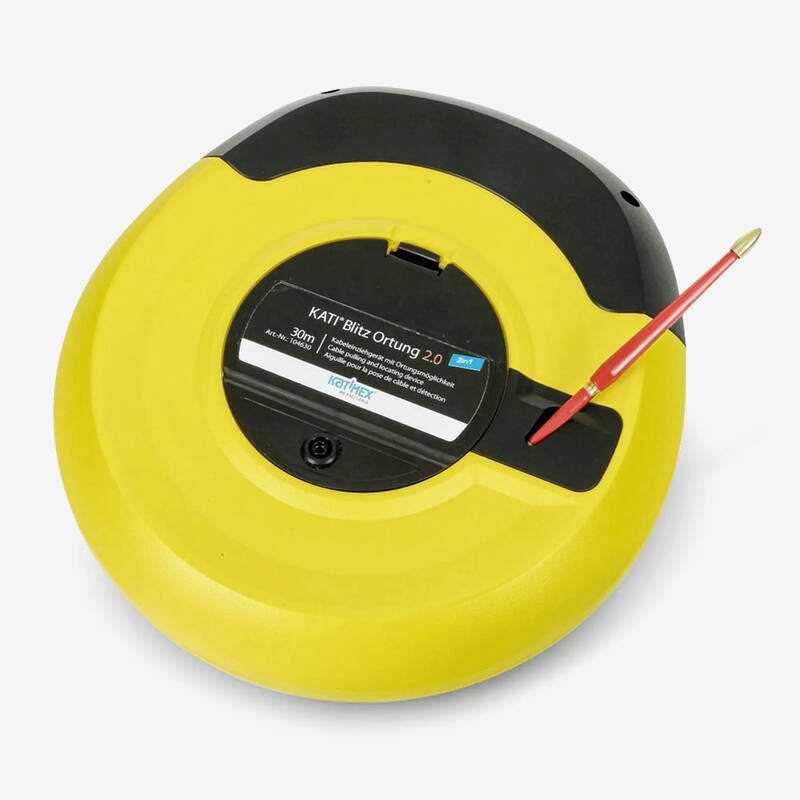

Міцний корпус має практичний простір для аксесуарів і вбудоване змінне контактне кільце для підключення звичайних блоків передавача. Оскільки на корпусі LTS немає рухомих зовнішніх частин, тут не можуть збиратися частинки пилу або бруду, які погіршують роботу або довговічність. Система LTC для робіт з прокладання кабелю та визначення місцезнаходження трас. Кривошип, вбудований ззаду, робить перемотування 20- або 30-метрового кабелю простою дитячою грою, а армований скловолокном кабельний отвір запобігає випадковому намотуванню кабелю в корпус.

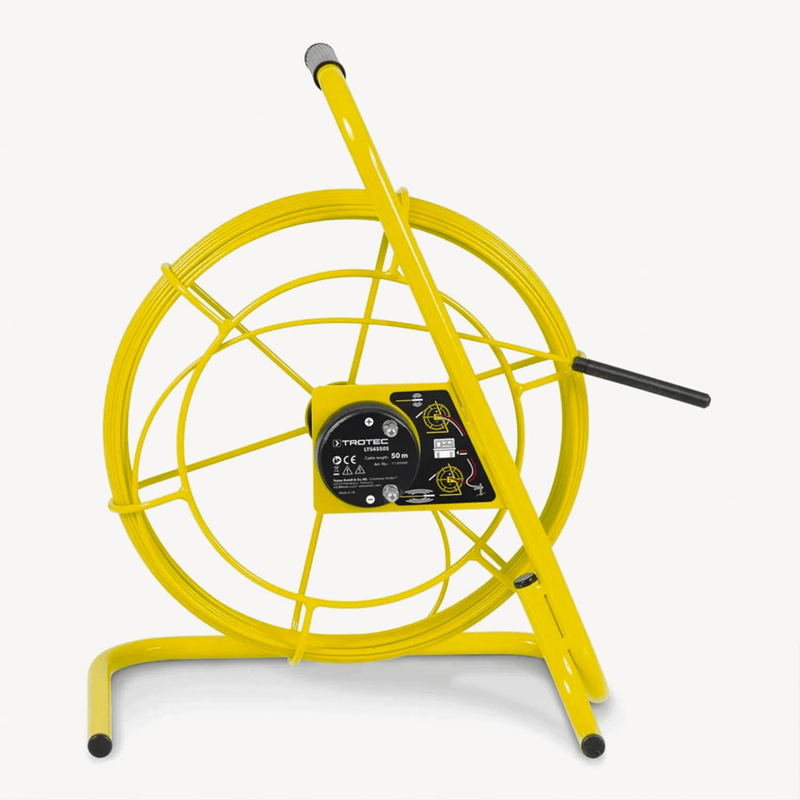

Системи LTS для визначення точок і маршрутів

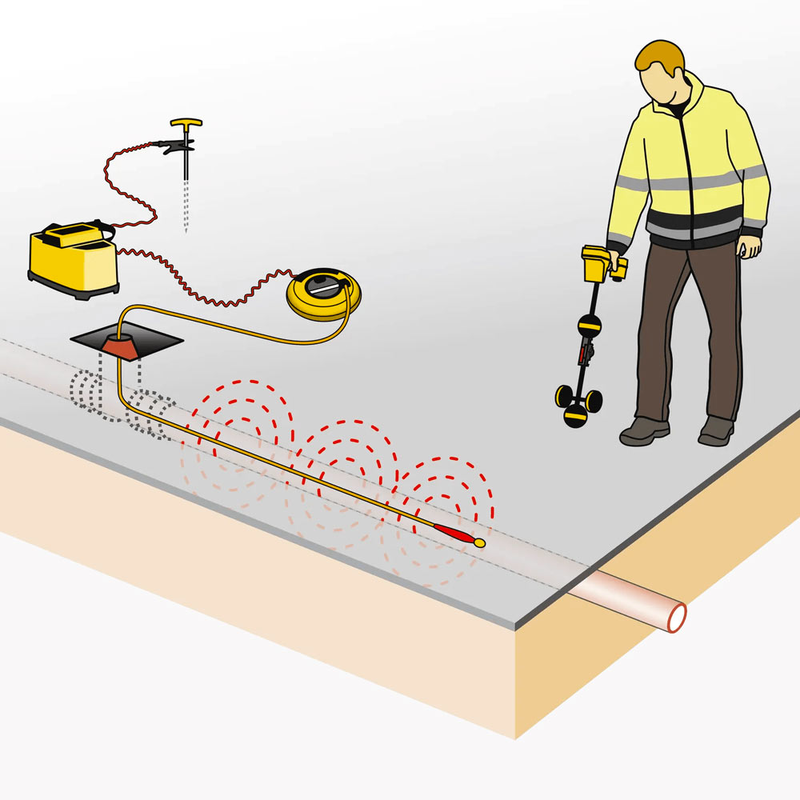

За допомогою універсальних локаційних систем LTS можна знайти точки контактів, наприклад, для локалізації дефектних точок в трубних системах або перешкод, падіння шматків труб тощо, а також маршрутів для визначення планів труб. Усі моделі LTS оснащені контактним кільцем, щоб навіть можна було подати кабель зонда, коли підключений передавач.

Спектр застосування пристроїв розміщення LTS включає всі сфери підземних будівельних робіт. Наприклад, трубопроводи прісної та стічної води, прокладку кабелю, дренаж та роботи на полігонах. А для внутрішніх установок компактні системи LTC особливо цінні для визначення маршрутів труб або виявлення дефектів. Дуже стабільне проштовхування з малим радіальним вигином.

Отримати комерційну пропозицію

Електронний пристрій

ø кабелю: 7 – 10 мм

ø головки зонда: 3 мм

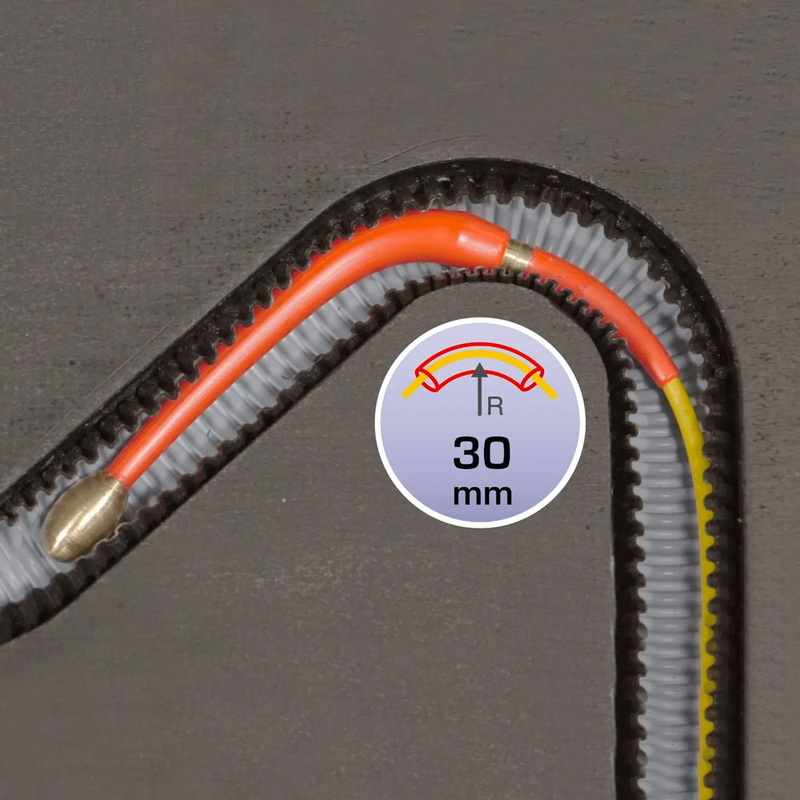

Натискний трос з радіусом вигину 30 мм

Довжина кабелю: 20 – 30м

Максимальна глибина виявлення прибл. 4 м (в залежності від складу покривного матеріалу)

Розміри: 330 x 260 x 80 мм

Вага: 1,15 кг – 3.5 кг

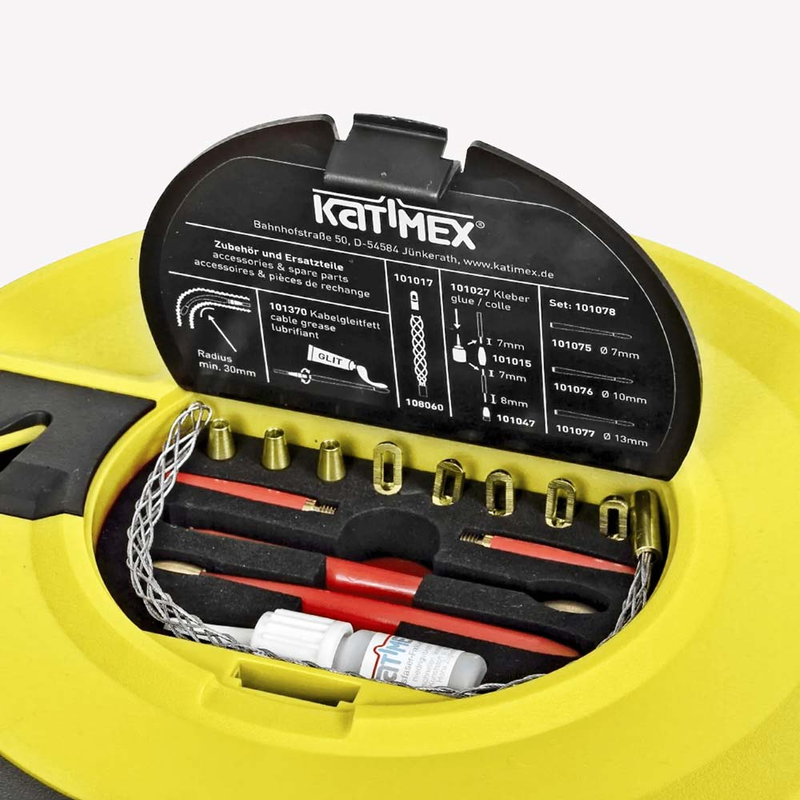

Аксесуари, що входять в комплект поставки

  • Один гнучкий зонд з такими розмірами: ø 7 мм і ø 10 мм
  • П’ять латунних витягувальних головок з різьбою M5 (ø 6 мм) і вушком
  • Одна кабельна ручка з шарніром для кабелів ø 6-9 мм
  • Три латунні з'єднувальні втулки
  • Два наконечники штоків із зовнішньою різьбою М5
  • Один спеціальний клей для скловолокна (3 г) для ремонту кабелю
