Акустична камера SONASCREEN для виявлення витоків та електричних розрядів
- Особливості
- Характеристики

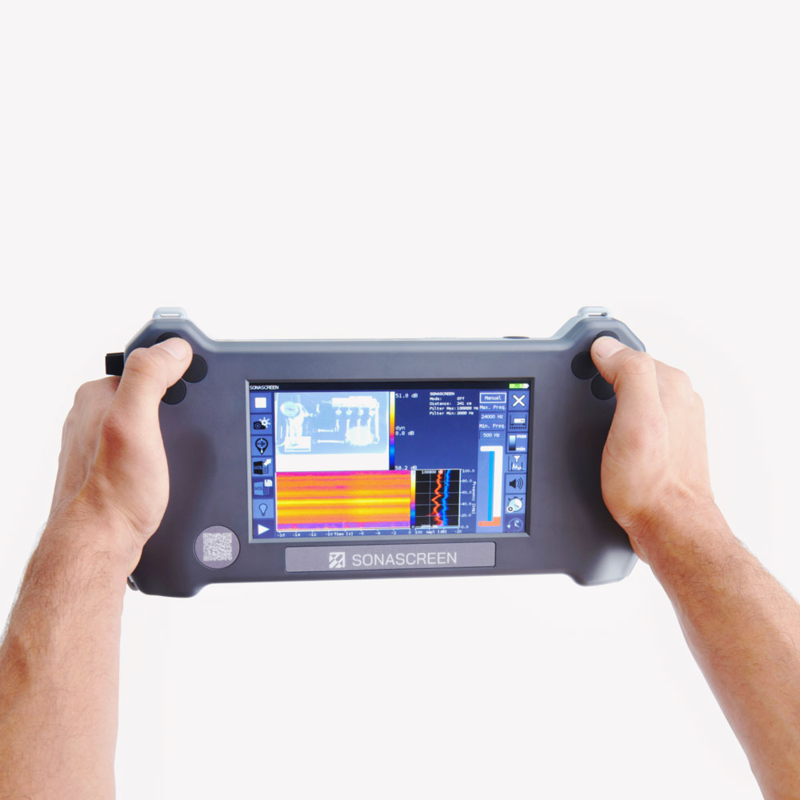

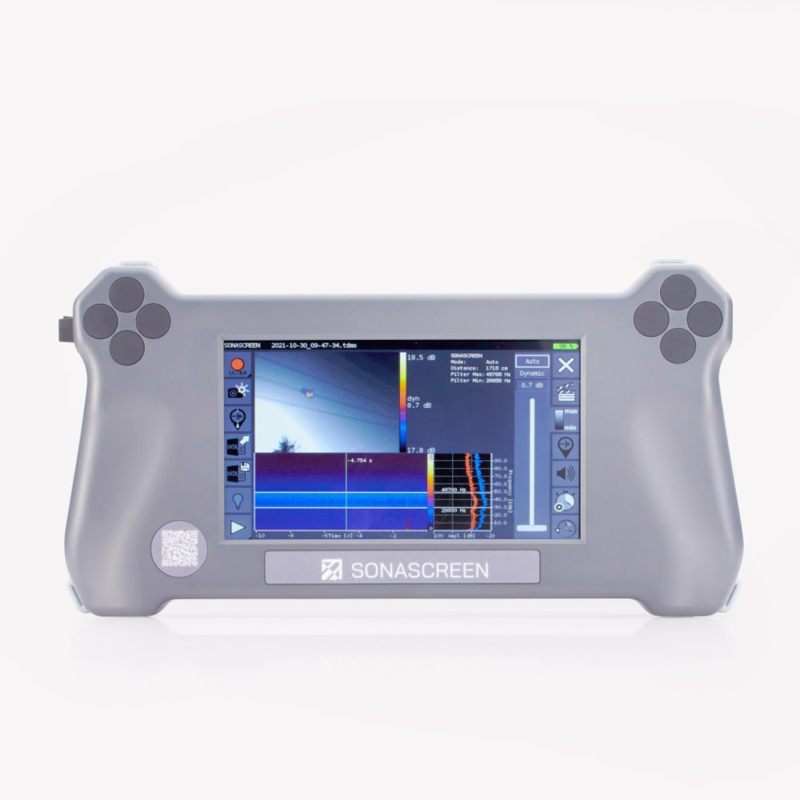

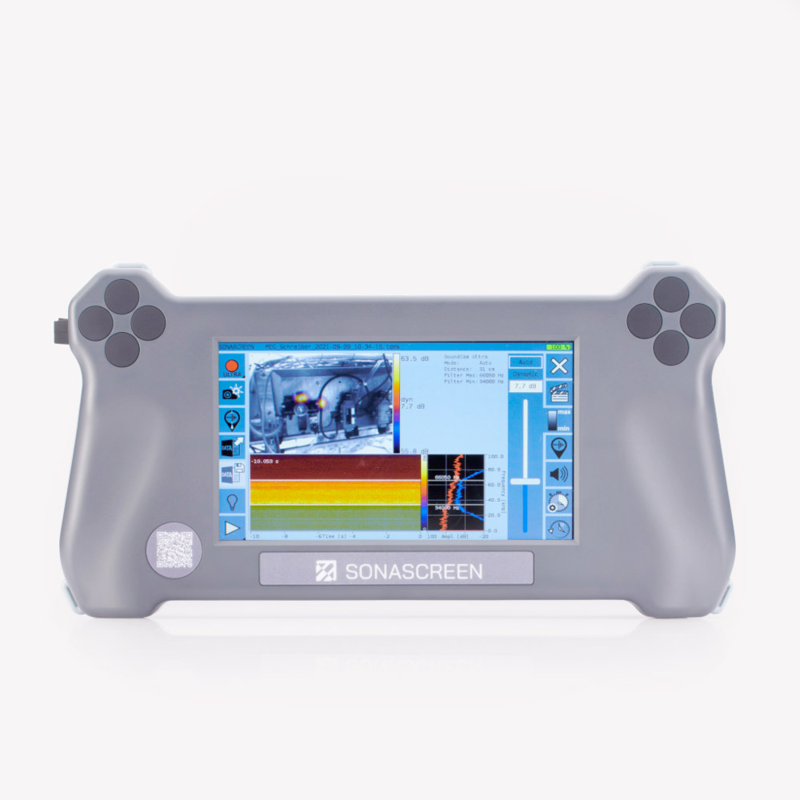

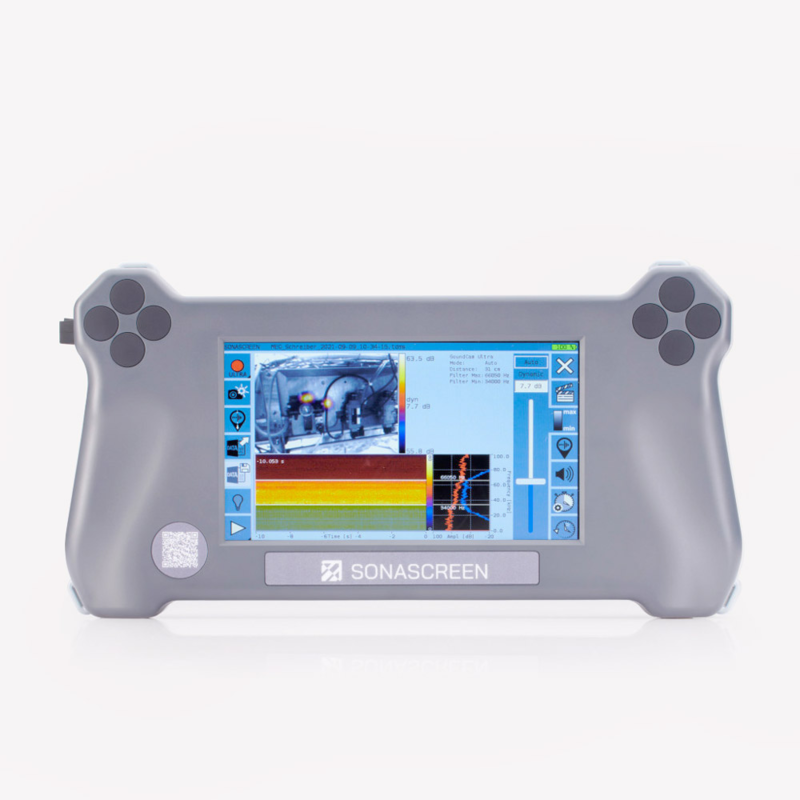

Портативна акустична камера SONASCREEN генерує акустичні зображення як у звуковому, так і ультразвуковому діапазоні частот. Пристрій виявляє джерела звуку в режимі реального часу і відображає результати на екрані. Крім того, камера забезпечує звуковий зворотний зв'язок через промислові навушники. Ми робимо ультразвук видимим та чутним!
Отримати комерційну пропозицію
Особливості

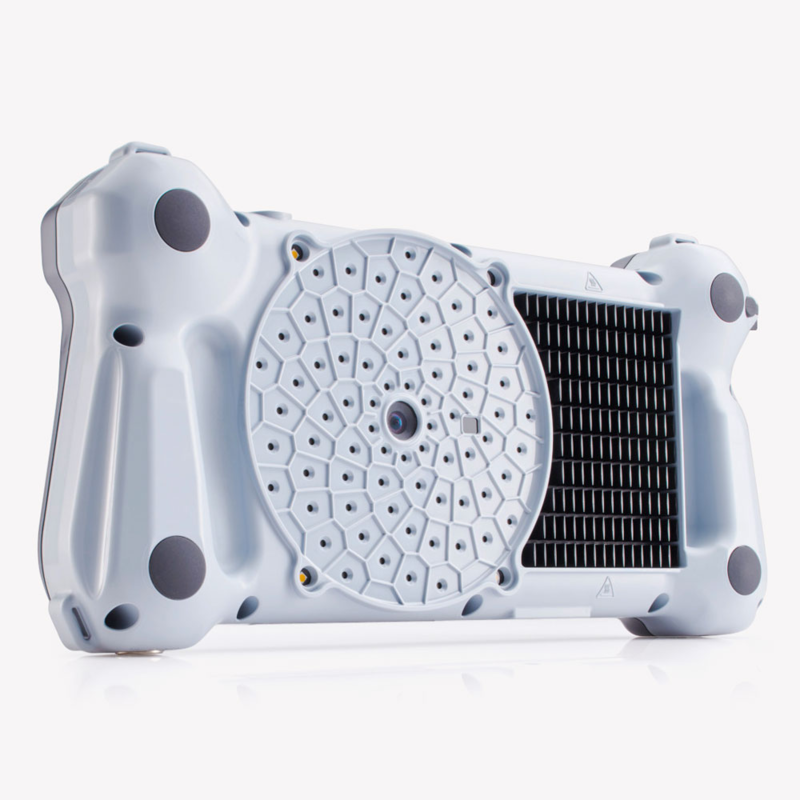

- 72 мікрофони MEMS
- 24-бітова роздільна здатність
- Акустичні результати в реальному часі зі швидкістю 100 кадрів за секунду
- Частота дискретизації 200 кГц
- Широкий частотний діапазон від 10 Гц до 100 кГц
- Оптична камера
- Інтегроване програмне забезпечення для збирання та аналізу даних
- Портативний пристрій із захистом IP54
- Вбудовані світлодіодні ліхтарі
- 8 кнопок для швидкого управління
- Мала вага та невеликі розміри
Застосування
Виявлення витоку:
- Широкосмуговий ультразвук
- Регульований смуговий фільтр для адаптації до промислових умов з ультразвуком, що заважає
- Показує кілька витоків на одному зображенні
- Програмне забезпечення, яке складає звіти для повного виявлення витоків
- Надає оцінку валового збитку
Виявлення часткових розрядів:
- Виявлення часткового розряду в ультразвуковому діапазоні
- Розпізнавання типових форм часткового розряду на спектрограмі
- Показує кілька часткових розрядів на одному зображенні
Портативна акустична камера SONASCREEN генерує акустичні зображення як у звуковому, так і ультразвуковому діапазоні частот. Пристрій виявляє джерела звуку в режимі реального часу і відображає результати на екрані. Крім того, камера забезпечує звуковий зворотний зв'язок через промислові навушники. Ми робимо ультразвук видимим та чутним!
Отримати комерційну пропозицію
|
Розмір
|
31 x 16 x 5,5 см (12,2 x 6,3 x 2,2 дюйми)
|
|
Вага
|
1.5 кг (3.3 lb)
|
|
Клас захисту
|
IP54
|
|
Експлуатація
|
Одно- або дворучне
|
|
Акумулятор
|
Тримає ~ 3.5 год, повний заряд за 1.5 год
|
|
Кнопки
|
8 настроюваних, вкл/викл
|
|
Температура навколишнього середовища
|
- 20 °C до 50 °C (- 4 °F до 122 °F)
|
|
Температура під час заряджання
|
0 °C до 45 °C (32 °F до 113 °F)
|
|
Температура зберігання
|
- 30 °C до 60 °C (- 22 °F до 40 °F)
|
|
Дисплей:
|
|
Розмір
|
7 дюймів / 15,5 см x 8,6 см
|
|
Розширення
|
800 px × 480 px
|
|
Сенсор
|
Ємнісний дотик 10 пальцями
|
|
Вбудований контролер:
|
|
Процесор
|
ARM A53 4 x 1.2 GHz з 1 GB RAM
|
|
Внутрішня пам'ять
|
32 GB
|
|
OС
|
Linux для ARM
|
|
Інтерфейс:
|
|
USB
|
Для експорту даних
|
|
Мережа
|
LAN (для запуску програмного забезпечення на ноутбуці/ПК)
|
|
Аудіо
|
3.5 мм для навушників
|
|
Датчики:
|
|

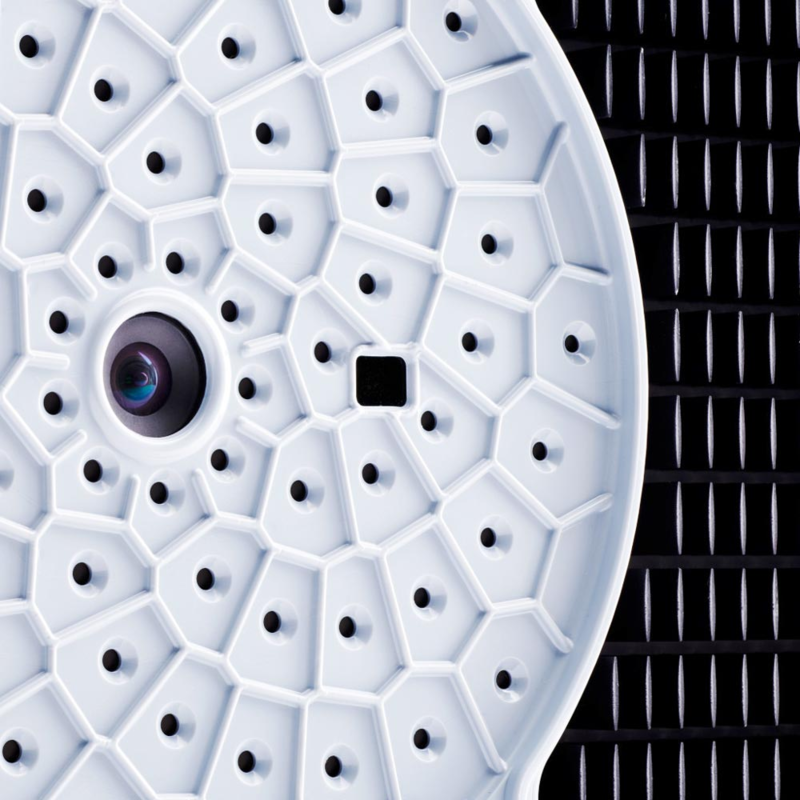

Мікрофони
|
72 цифрові MEMS
|
|
Діапазон частот
|
З 1 Hz до 100 kHz
|
|
Частота дискретизації
|
200 kHz
|
|
Звуковий тиск
|
Max. 120 dB
|
|
Розширення
|
24 bit
|
|
Діапазон виявлення
|
Аж до 150 м
|
|
Оптична камера:
|
|
Тип
|
Цифрова
|
|
Розширення
|
320 x 240 (50 fps) або 640 x 480 (16 fps)
|
|
Освітлення
|
4 LEDs
|
|
Кут апертури
|
70° (FoV горизонтальний)
|
|
Затвор
|
Global Shutter
|
|
Джерело живлення
|
Літій-іонний перезаряджається
|
|
Акумулятор
|
акумулятор (48 Втч); працює та заряджається одночасно
|
|
Вхід
|
19 В з мережним адаптером
|
|
Особливості програмного забезпечення:
|
|
Операційна система
|
Linux (камера), Windows (лептоп/ПК)
|
|
НМI
|
Сенсорний екран, навушники, кнопки
|
|
Захист
|
Пароль (захист від несанкціонованого доступу)
|
|
Робота в режимі онлайн
|
- До 100 акуст. кадрів за секунду, до 50 опт. кадрів за секунду
- Акуст. зображення, опт. зображення, БПФ та спектрограма
- Прослуховування місцевого звуку (широкополосного або з частотною фільтрацією)
- Установка маркера під час вимірювання
- Буферний запис, тригерний запис (SPL або частота)
- Довгострокові виміри (усереднення та утримання піку)
- Час: швидкий, повільний, імпульсний
|
|
Особливості офлайн режиму
|
- Перегляд акустичних результатів кадр за кадром
- Збереження та повторне завантаження
- Відтворення в режимі реального часу або сповільненої зйомки
- Прослуховування локального звуку
|
|
Експорт
|
Скріншоти, відео, звук
|
|
Інтуїтивне використання можливостей
|
- Налаштування відстані
- Частотні фільтри (вузькосмугові, 1/3-октавний та октавний)
- Динамічний фільтр та зріз низьких частот
- 3 режими масштабування: викл, авто, інтелектуальний (коефіцієнт гребеня)
|
