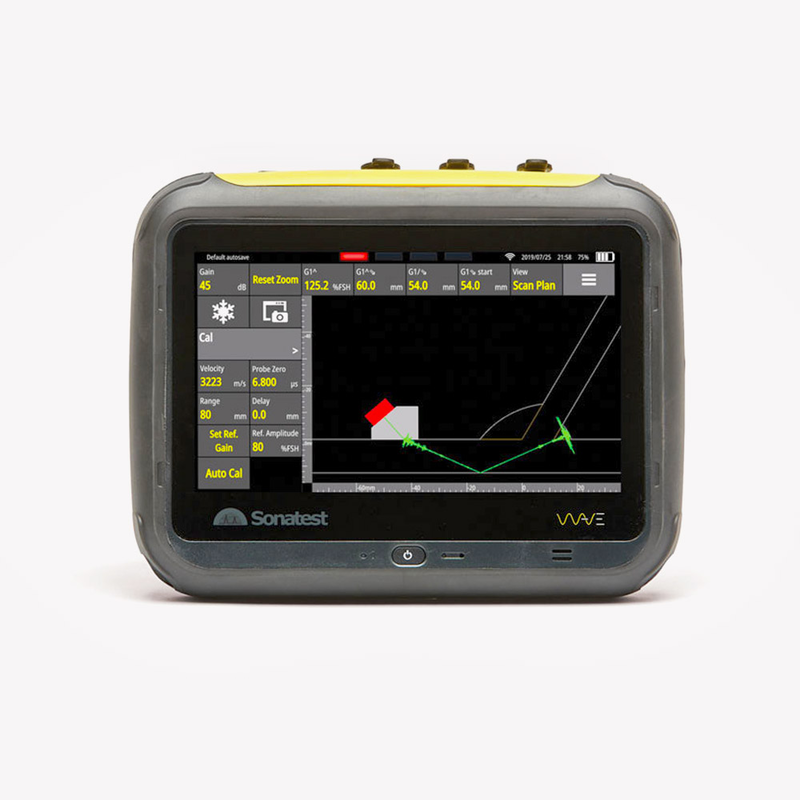

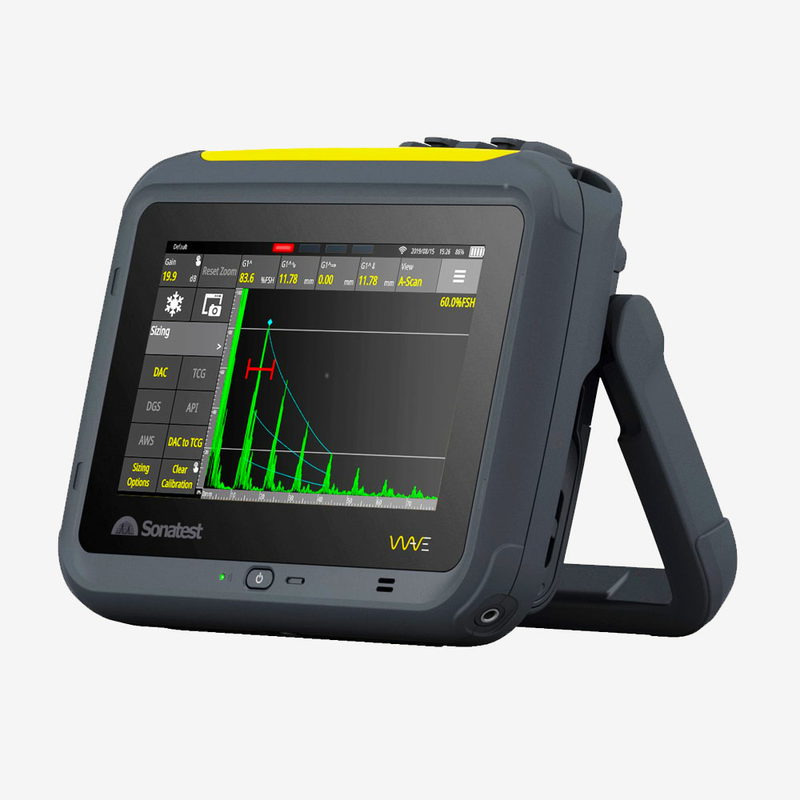

Ультразвуковий дефектоскоп WAVE

  • Особливості
  • Характеристики
  • Завантаження

Ультразвуковий дефектоскоп HARFANG WAVE компанії Sonatest Ltd створено на основі інноваційних технологій, що гарантують достовірність отримання даних, продуктивність контролю та зручність у роботі з приладом. Інтерфейс приладу, який налаштовується користувачем, оптимізує організацію процесу контролю, а унікальна вбудована інтерактивна програма сканування «Інтерскан» з можливістю відстеження траєкторії променя та програмою моделювання форми об’єкта контролю візуалізує місцезнаходження відбивача.

Отримати комерційну пропозицію

Особливості

Усі параметри, які використовуються під час контролю, налаштовуються попередньо і стають доступними відразу. Бездротовий доступ по каналу Wi-Fi полегшує виконання калібрування, оновлення програмного забезпечення, отримання й передавання даних.

Сфери застосування:

  • Аерокосмічна
  • Автомобільна
  • Машинобудівна
  • Металургійна
  • Енергетика
  • Нафтогазова тощо



Розпізнавання сигналів за допомогою інтерактивної програми сканування

Програма дозволяє відтворювати складні геометричні форми (криволінійні поверхні, таврові з’єднання) на екрані. У поєднанні з програмою відстеження траєкторії променя в реальному часі та накладенням А-скана на шлях променя ця унікальна функція допомагає відрізняти сигнали від дефектів та геометрії об’єкта.

Сенсорний дисплей

Керування дефектоскопом HARFANG WAVE здійснюється повністю за допомогою сенсорного дисплея. Потрапляння на дисплей дефектоскопа води, контактної рідини не має помітного впливу на працездатність приладу. При цьому оператор з однаковим успіхом може працювати як у рукавичках, так і без них.

Робота з програмами

Спеціалізоване програмне забезпечення дозволяє конфігурувати меню приладу для різних застосувань. Користувач дефектоскопа може створювати з нуля, а потім і коригувати структуру меню, яке не мало б зайвих елементів керування роботою приладу і водночас повністю відповідало вимогам технології контролю ОК.

Ультразвуковий дефектоскоп HARFANG WAVE компанії Sonatest Ltd створено на основі інноваційних технологій, що гарантують достовірність отримання даних, продуктивність контролю та зручність у роботі з приладом. Інтерфейс приладу, який налаштовується користувачем, оптимізує організацію процесу контролю, а унікальна вбудована інтерактивна програма сканування «Інтерскан» з можливістю відстеження траєкторії променя та програмою моделювання форми об’єкта контролю візуалізує місцезнаходження відбивача.

Отримати комерційну пропозицію

Концепція Wave

Прилад із сенсорним екраном і набором програм

До 50 додатків

Інтерскан

Можливість відображення посилення та кореня зварного шва

Так

Можливість відображення наплавленого покриття

Так

Можливість відображення таврових зварних з’єднань TKY / патрубки / фланці

Так

Можливість відображення криволінійної поверхні

Так

Моделювання траєкторії променя в реальному часі

Так

Накладення А-скана на шлях променя

Так

Відображення глибини на складній геометрії

Так

Вимірювання

Строб-імпульси

4

DAC / Split DAC / крива ДАК

Включено

ВРЧ

Включено

АРД

Включено

AWS

Включено

API

Включено

Корекція криволінійної поверхні

Включено

Таврові зварні з’єднання TKY та складні форми ОК

Включено

Генератор

Частота проходження імпульсів, Гц

1500

(опція до 6000)

Напруга, В

100–500

Приймач

Динамічний діапазон, Дб

120

Ширина смуги, МГц

0,2–20

Фільтри

20 фільтрів

Усереднення сигналу

Включено

Загальні дані

Живлення від батареї, годин

10

Розмір дисплея (роздільна здатність)

Діагональ 7 дюймів

(1024 x 600)

Розміри, мм

222 x 174 x 63

Вага, кг

1,7

Ступінь захисту

IP 67

Робоча температура, °C

-10…45

Wifi / Bluetooth

Включено / заплановано

Динаміки та аудіозапис

Включено

Ультразвуковий дефектоскоп HARFANG WAVE компанії Sonatest Ltd створено на основі інноваційних технологій, що гарантують достовірність отримання даних, продуктивність контролю та зручність у роботі з приладом. Інтерфейс приладу, який налаштовується користувачем, оптимізує організацію процесу контролю, а унікальна вбудована інтерактивна програма сканування «Інтерскан» з можливістю відстеження траєкторії променя та програмою моделювання форми об’єкта контролю візуалізує місцезнаходження відбивача.
