Багатоканальний УЗ-прилади з фазованою решіткою Dynaray для автоматичного контролю

  • Особливості
  • Характеристики

Сімейство приладів Zetec DYNARAY® встановлює найвищий стандарт продуктивності для технології ультразвукового дослідження із фазованою решіткою.

Забезпечуючи неперевершену потужність та універсальність, DYNARAY оптимізовано для контролю, що вимагає використання двомірних матричних перетворювачів, довгих звукових шляхів, низькочастотних перетворювачів та складної геометрії.

Отримати комерційну пропозицію

Особливості

  • Технологія двовимірної матриці
  • До 256 одночасно активних елементів та до 512 каналів контролю
  • Висока швидкість передачі даних до 20 МБ/с
  • Широкий діапазон частот датчиків
  • Керує низькочастотними датчиками масиву (до 0,5 МГц)
  • Гнучке налаштування контролю
  • До 4096 різних законів фокусування з положенням
  • Залежна конфігурація для чудового контролю якості на складних поверхнях
  • Тривимірне робоче середовище
  • Робота в 3-D середовищі для створення компонентів та візуалізації даних

Сімейство приладів Zetec DYNARAY® встановлює найвищий стандарт продуктивності для технології ультразвукового дослідження із фазованою решіткою.

Забезпечуючи неперевершену потужність та універсальність, DYNARAY оптимізовано для контролю, що вимагає використання двомірних матричних перетворювачів, довгих звукових шляхів, низькочастотних перетворювачів та складної геометрії.

Отримати комерційну пропозицію

Характеристика

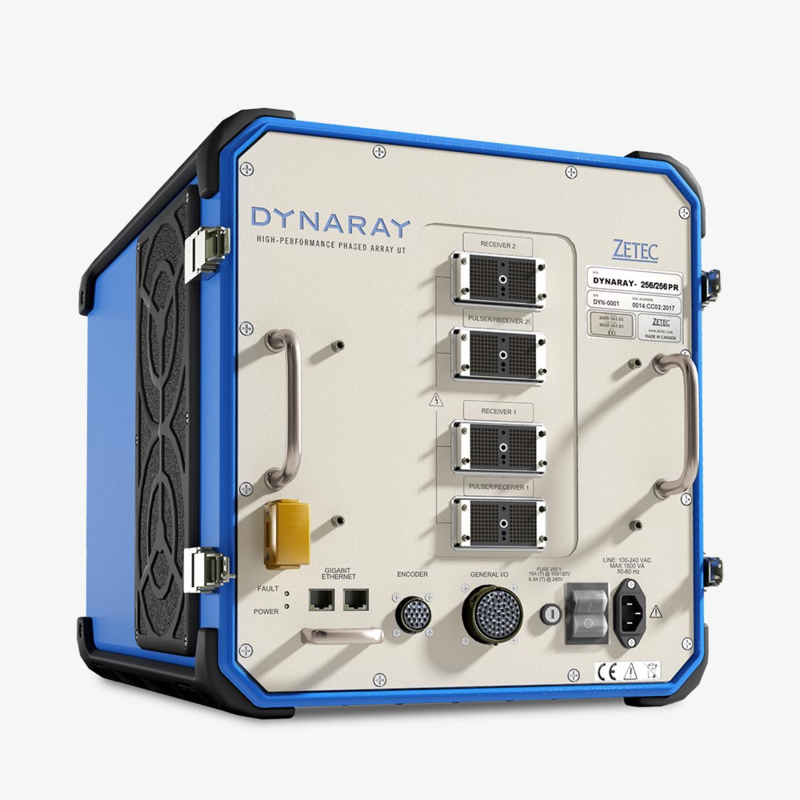

DYNARAY®

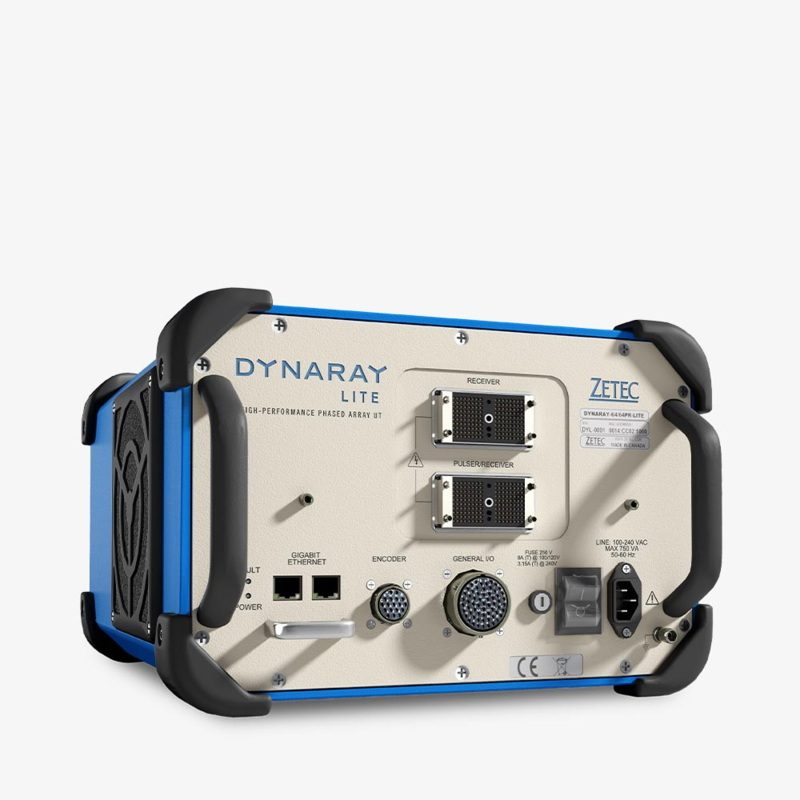

DYNARAY® LITE

Розмір (В × Ш × Г)

394 × 366 × 470 мм, 15,5 × 14,4 × 18,5 дюйма

244 × 358 × 445 мм, 9,6 × 14,1 × 17,5 дюйма

Маса

27 кг (59 фунтів) для 128/128, 32 кг (71 фунт) для 256/256

13,5 кг (30 фунтів)

Повітрозабірник

Так

Так

Робота від батареї

Ні

Ні

Роз'єм фазованої решітки

До 4 гіпертроніків

До 2 гіпертроніки

Канали з фазованою решіткою

64/64 PR

64/256 PR

128/128 PR

256/256 PR

64/64PR

Канали UT

16

16

Оцифрування частоти

До 100 МГц

До 100 МГц

Роздільна здатність сигналу фазованої решітки

8 або 16 біт

8 або 16 біт

Мережевий інтерфейс Ethernet

1000 База-Т

1000 База-Т

Максимальна частота повторення імпульсів

30 кГц

30 кГц

Глобальна пропускна спроможність даних

20 МБ/сек

20 МБ/сек

Максимальна напруга пульсатора

   (50 Ом) 200 В

   (50 Ом) 200 В

Смуга пропускання (-3 дБ)

Від 0,25 до 20 МГц

Від 0,25 до 20 МГц

Стиснення даних у реальному часі

Так

Так

Виправлення

Цифровий

Цифровий

Фільтрування

Аналоговий/цифровий (FIR)

Аналоговий/цифровий (FIR)

Згладжування (відеофільтр)

Цифровий

Цифровий

Самодіагностика

Так

Так

Динамічна фокусування глибини (DDF)

Так

Так

Фокусні закони

4096

4096

Довжина А-скану

до 256 000

до 256 000

Швидкість запису А-сканів (512 відліків)

20 000 16-бітних, або 40 000 8-бітних A-сканів/с

20 000 16-бітних, або 40 000 8-бітних A-сканів/с

Інтерфейси кодувальника

Квадратура та диференціал

Квадратура та диференціал

Програмне керування

UltraVision®

UltraVision®
