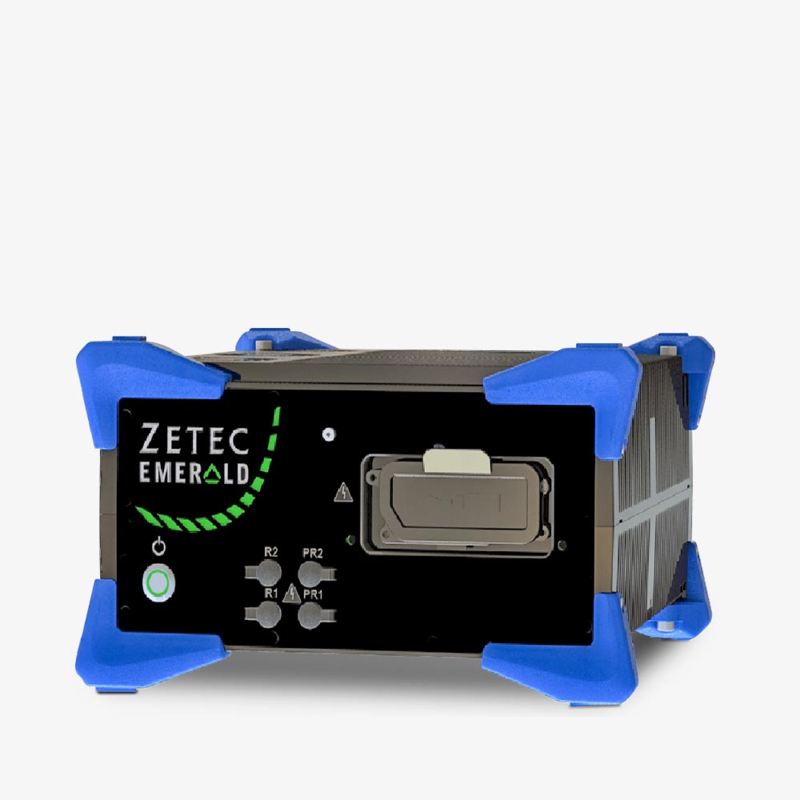

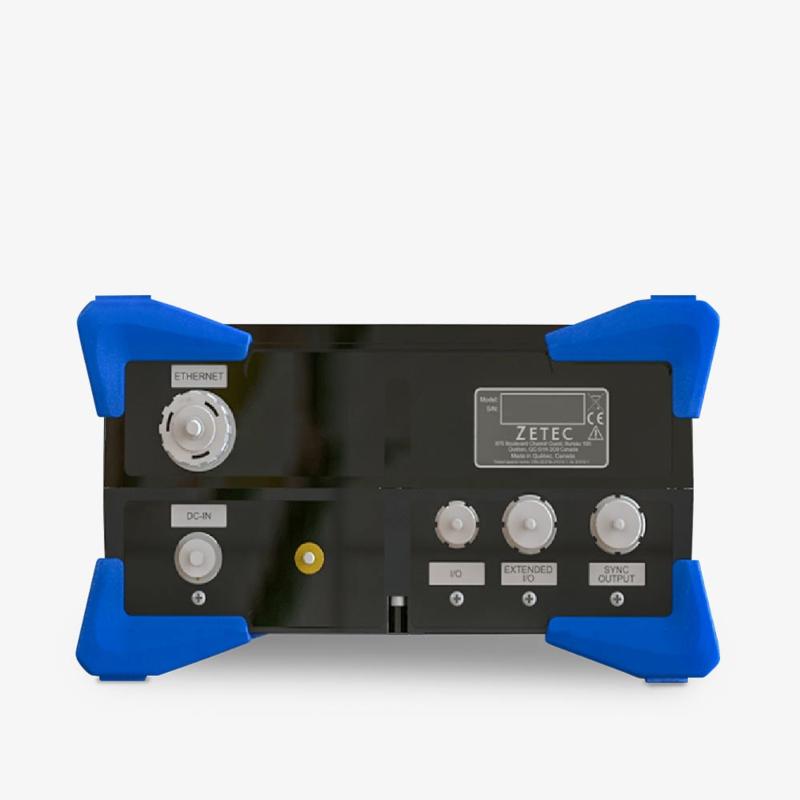

Компактна промислова система ультразвукового контролю EMERALD з фазованою решіткою технологій та TFM
- Особливості
- Характеристики
EMERALD – це компактна ультразвукова система з фазованою решіткою, що забезпечує виняткову продуктивність під час проведення автоматичного контролю. Вона призначена для роботи в найскладніших умовах інспекції у нафтогазовій, енергетичній, залізничній, виробничій, важкій та аерокосмічній галузях.
Отримати комерційну пропозицію
Особливості
- Повне матричне захоплення (FMC) до 128 елементів
- Вбудована високошвидкісна мульти-TFM-обробка в режимі реального часу
- 64-канальний код, сумісний із PAUT
- Паралельне включення та обробка каналів PA
- Часопролітна дифракція (TOFD)
- Багатоканальне збереження необроблених даних у кодуванні FMC
- Широкий динамічний діапазон посилення аналогового сигналу
Розроблений з використанням провідних у галузі ультразвукових випробувань з фазованою решіткою (PAUT), можливостей візуалізації методом повного фокусування (TFM) та часопрольотної дифракції (TOFD), EMERALD забезпечує високу продуктивність та інтелектуальні результати. Маючи виняткову якість сигналу, він може забезпечити високе посилення без спотворення сигналу.
EMERALD – це компактна ультразвукова система з фазованою решіткою, що забезпечує виняткову продуктивність під час проведення автоматичного контролю. Вона призначена для роботи в найскладніших умовах інспекції у нафтогазовій, енергетичній, залізничній, виробничій, важкій та аерокосмічній галузях.
Отримати комерційну пропозицію
|
Конфігурація каналу
|
64/128 PR
|
|
Максимальна прикладена напруга (навантаження 50 Ом)
|
PA: 150Vpp (біполярний) / 75V (уніполярний) UT: 200V
|
|
Максимальна частота повторення імпульсів
|
≤ 30 кГц
|
|
Скани
|
A-скан/піковий/умовний запис даних
|
|
Діапазон оцифровки
|
800%
|
|
Максимальний розмір файлу даних
|
Обмежено жорстким диском
|
|
Максимальна кількість каналів реконструкції
|
128
|
|
Режими контролю
|
FMC, PWI
|
|
Розмір кадру TFM (на борту)
|
1 млн. точок
|
|
Розмір кадру TFM (офлайн)
|
Необмежений
|
|
Одночасні канали FMC
|
2
|
|
Максимальна кількість одночасних кадрів TFM (на борту)
|
2 (до 1 млн. точок на кадр);
8 (до 256 тис. точок на кадр)
|
|
З 'єднувач PA
|
8 (до 256 тис. точок на кадр)
|
|
УЗ роз'єми
|
1 тип IPEX (2 IPEX зі спліттерним модулем)
|
|
Можливість передачі даних
|
4 x LEMO® 00 (8 додаткових LEMO® 00 із модулем розгалужувача)
|
|
Інтерфейси кодувальника
|
Ethernet 5 Гбіт/с
|
|
Можливість введення/виводу
|
3 квадратурні
|
|
Автоматичне виявлення датчиків
|
12 входів, 9 виходів
|
|
Автоматичне виявлення сканера
|
Так (з ідентифікаційним чіпом зонда Zetec)
|
|
Посилення
|
Так (з ідентифікаційним чіпом зонда Zetec)
|
|
Вхідний опір
|
До 124 дБ (крок 0,1 дБ), 76 дБ аналоговий / 48 дБ цифровий
|
|
Смуга пропускання (-3 дБ)
|
50 Ом
|
|
Стиснення даних
|
PA: від 0,5 до 18 МГц; UT: від 0,5 до 22,5 МГц
|
|
Амплітудна роздільна здатність
|
1, 2, 4, 8, 16
|
|
Максимальна кількість зразків
|
14-бітний елементарний А-скан, 16-бітний PA
|
|
Максимальний діапазон А-скану
|
16 к
|
|
Вимірювальні строби
|
65 тис. семплів
|
|
Паралельна обробка каналів PA
|
6 + 1 строб синхронізації (пік, перетин, автоперетин, самонаведення)
|
|
Фільтрування
|
До 2 каналів
|
|
Частота оцифровки
|
Аналоговий/цифровий (КІХ)
|
|
Динамічний діапазон ВРЧ
|
100 МГц
|
