Промисловий дефектоскоп PANTHER M2M з фазованими решiтками з TFM

Особливості
Характеристики

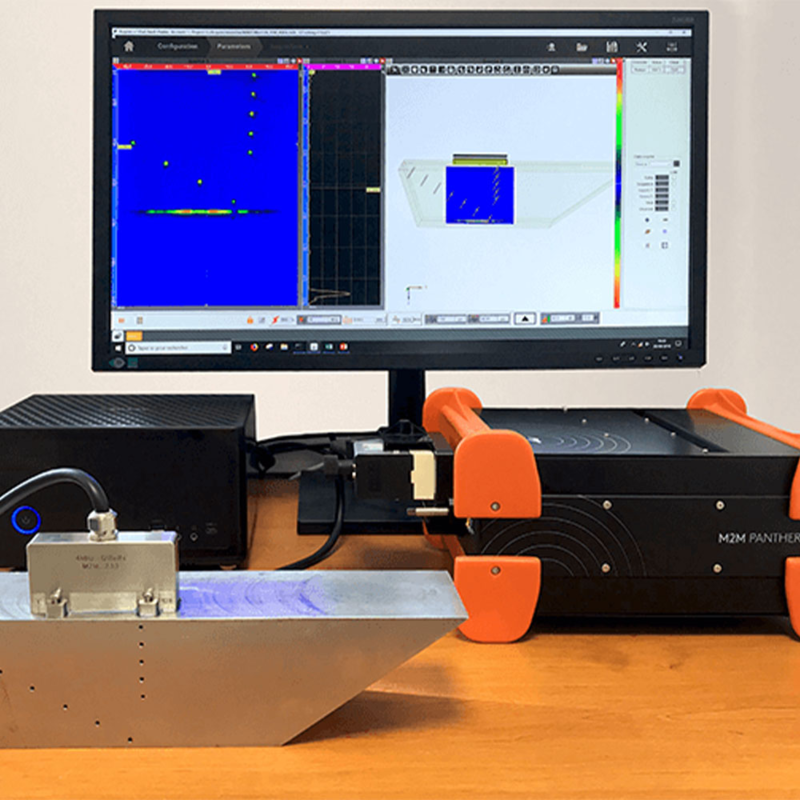

Промисловий дефектоскоп PANTHER M2M з фазованими решiтками з TFM, рис. 1

Лінійка продуктів M2M PantherTM поєднує в собі швидкість і продуктивність технології фазованої ультразвукової технології з фазованими ґратами в компактному форматі. Орієнтована на інтеграторів для потокових перевірок та лабораторій для НДДКР, продукти M2M Panther є гнучким і масштабованим рішенням для загального та індивідуального неруйнівного контролю.

Отримати комерційну пропозицію

Особливості

Метод тотального фокусування (TFM) у реальному часі для високошвидкісного контролю

Визнаний серед методів PAUT з найвищою роздільною здатністю, TFM вбудований у M2M Panther. У поєднанні з безпрецедентною пропускною здатністю даних, M2M Panther забезпечує швидшу візуалізацію великих зон контролю для спрощення оцінки.

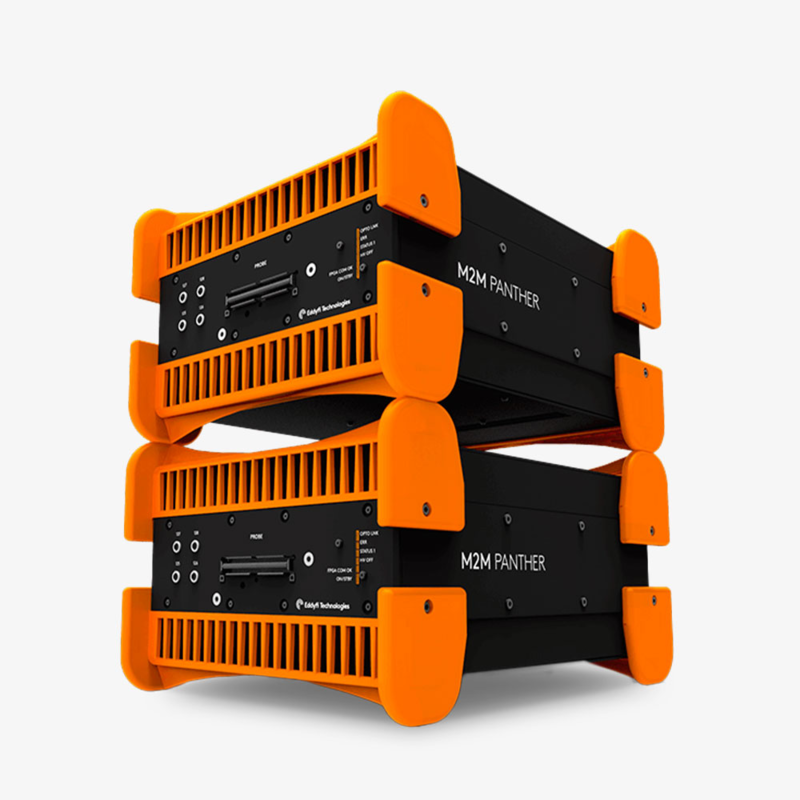

Компактний, міцний та масштабований

Компактні пристрої M2M Panther з конфігурацією від 32:128 до 2048:2048 масштабуються для автоматизованого контролю. При паралельному використанні до 16 пристроїв M2M Panther забезпечує значне збільшення швидкості інспекції.

Необмежену кількість зондів;

Необмежену кількість груп;

До 13k+ фокальних законів.

M2M Panther має клас захисту IP54. Його корпус оснащений зовнішніми вентиляторами для оптимізованого розсіювання тепла без забору повітря.

Найшвидша пропускна здатність

Унікально оснащений високошвидкісним каналом зв'язку 320 Мб/с, M2M Panther забезпечує найвищу пропускну здатність даних на ринку.

Розширені режими фазованих ґрат

Програмне забезпечення для моніторингу AcquireTM на базі CIVA та його великий SDK дозволяють керувати швидкими промисловими режимами та розширеними лабораторними конфігураціями:

3D CAD конфігурація та рендеринг;

Лінійні, матричні, DLA, DMA, DAISY, АНУЛЯРНІ, СЕКТОРНІ ЗОНДИ;

PE, TOFD, PAUT, FMC, PWI, TFM Методи візуалізації;

швидкі режими;

Режими SAUL;

Адаптивні режими TFM;

3D візуалізації в реальному часі.

Програмне забезпечення Acquire

Acquire – це сучасне програмне забезпечення M2M для збору даних, призначене для розширених налаштувань фазованої антени UT, TFM та візуалізації. Програмне забезпечення Acquire було розроблено як промислового застосування, так демонстрації в лабораторії. Acquire може керувати та візуалізувати конфігурації PE, TOFD та фазованої решітки, а також режими TFM (FMC, PWI, будь-яка передача користувача). На зображенні праворуч показано електронне сканування 50-міліметрового композиту з використанням датчика з фазованими ґратами з 128 елементів.

Комплект для розробки програмного забезпечення (SDK)

На додаток до програмного забезпечення для збору даних Acquire компанія M2M пропонує комплект для розробки програмного забезпечення (SDK) для налаштування програмного інтерфейсу на основі програм для повністю автоматизованого рішення для інспекції:

Повний контроль у режимі реального часу програмного забезпечення ACQUIRE (видалений сервер): посилення, TCG, ворота, сигнали тривоги, кодери тощо;

отримання даних у режимі реального часу (сервер даних);

Незалежність від мови/ОС/ПК;

Дуже обмежені знання про обладнання: та сама програма для всіх архітектур обладнання M2M.

Розширений аналіз

Файли даних інспекції Acquire повністю сумісні з програмами аналізу CIVA, Enlight та ULTIS. Доповнення EnlightTM розширює стандартні уявлення Acquire (ABSDC сканування + кумулятивні види зверху, збоку, спереду, TFM та 3D види) до 3D злиття даних, автоматичного аналізу та розширеної звітності. На додаток до TFM візуалізації в реальному часі дані FMC з повною формою хвилі, отримані Panther, також можуть бути пост-оброблені доповненням CIVA Analysis.

Широкий спектр промислових застосувань

Пластина;

Труби;

Нафта і газ;

Аерокосмічна промисловість;

Енергетика.

Отримати комерційну пропозицію

Загальні:

Дх Шх В: 300 мм х 220 мм х 155 мм Вага: 6 кг;

Діапазон робочих температур: від -10 ° C до 50 ° C | від 14°F до 120°F IP54;

Діапазон температури зберігання: від -10°C до 60°C | від 14°F до 140°F;

Електроживлення: 240В50Гц – 110В/60Гц.

Фазовані грати:

Лінійне сканування, секторне сканування, паралельна зйомка,

надшвидкісні змішані режими: Лінійні, матричні, DLA та DMA, кільцеві та Daisy зонди;

Масштабується до 16 блоків Panther (2048 каналів) Максимальна одна апертура : 256 каналів: Необмежену кількість зондів | без обмеження груп | До 13 100 фокусних законів;

Обчислення закону затримки для стандартних та параметричних форм (пластини, циліндри, зварні шви, TK & Y шви, коліно, сопло, лопатка турбіни, сопла,), а також 2D та 3D CAD: Режим фокусування: справжня глибина, звуковий тракт, проекція.

У режимі реального часу TFM, FMC, PWI:

Канали реконструкції: до 128: Максимальна кількість пікселів для реконструйованого зображення: понад 1 млн.;

Максимальна частота оновлення: до 500 кадрів за секунду (залежить від кількості пікселів): Декілька звукових трактів: прямий (L або S), непрямий та перетворений режими, суперпозиція режимів.

Пульсари:

128 каналів фазованих ґрат:

Біполярний квадратний імпульс, ширина: від 30нс до 2000нс;

Амплітуда напруги: максимум 100 В з кроком 1;

Макс. PRF: до 30 кгц.

Ресивери:

128 каналів фазованих ґрат:

Вхідний імпеданс: 50 Ω; Посилення: до 120 дБ (крок 0,1 дБ);

Діапазон частот: 0,4 – 20 МГц; Перехресні перешкоди між двома каналами <50 дБ;

Макс. вхідний сигнал: 1,8 Вpp; Підсилювач із ультранизким рівнем шуму.

Цифровий аналізатор:

Оцифрування та підсумовування в реальному часі за 128 каналами: Роздільна здатність: 14 біт | Динамічний: 16 біт;

фільтри IIR: Макс. частота вибірки: 125 МГц;

Випрямлений, радіочастотний, загальна: Глибина оцифровки до 16 тис. точок;

Максимальна затримка: 1,6 мс Максимальний діапазон А-сканування 65 тис. точок.

Аквізитація:

Реєстрація даних A-Scan/Peak: Діапазон амплітуди 800%;

Високошвидкісний запис FMC (320 МБ/с): Розмір файлу даних огляду: обмеження жорсткого диска;

Тригер збору даних за часом, подією, енкодером: Передача даних через USB3.

Майстри:

Накладання CAD та тривимірний вигляд: Балансування амплітуди;

Обчислювач фазованих ґрат у реальному часі: Проектування зондів | Проектування геометрії звареного шва;

Калібрування клина (кут, висота) Калібрування амплітуди (TCG, DAC): Геометрія деталей з параметричними формами (пластини, циліндри, зварні шви встик, TK & Y шви, коліно, сопло, лопатка турбіни, сопла, ...), а також 2D та 3D CAD.

Аналіз:

А-сканування, В-сканування, С-сканування, D-сканування, еходинаміка, види зверху – збоку – спереду: Діапазон амплітуд: до 800%;

3D вигляд, аналітичні ворота: Геометрія деталей CAD: пластина, циліндр, T- або Y-подібний переріз, сопло;

Постобування реконструкції TFM записаних даних FMC/PWI в геометрії CAD: Геометрія стикового зварювання CAD;

Сумісність з програмним забезпеченням EnlightTM Enlight PlusTM, CIVA та ULTIS: звіт про перевірку, що настроюється;

Рознімання:

1 роз'єм IPEX для фазованих грат (може бути збільшений до 2 за допомогою спліттера): 1 оптоволоконний порт;

4 x LEMO® 00 для блоків PANTHER 32:128, 64:128 та 128:128 2 x LEMO® для PANTHER 64:64 l 3 x входу енкодера: 1 зовнішній тригер;

1 високошвидкісне з'єднання USB 3.0: 1 надшвидкісний порт підсумовування (для об'єднання між модулями).
