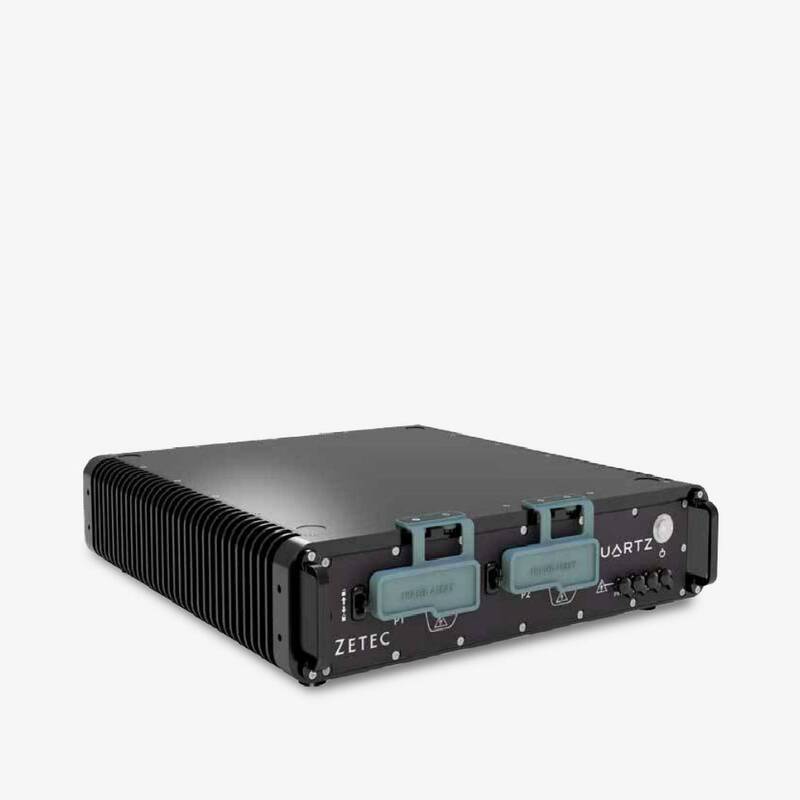

Високопродуктивний дефектоскоп Quartz із фазованими решiтками

  • Особливості
  • Характеристики

QuartZ – останній представник сімейства ультразвукових інструментів Zetec. Це відповідь для складних та високошвидкісних перевірок. Оптимально розроблений для нафтогазового, промислового та транспортного ринку. Zetec QuartZ забезпечує чудовий баланс між швидкістю, потужністю та гнучкістю для найскладніших інспекційних середовищ та додатків. QuartZ ідеально підходить для перевірки труб, пластин чи поковок, композитних матеріалів, а також коліс поїздів, рейок та осей.

Отримати комерційну пропозицію

Особливості

  • Можливість паралельного включення кількох дефектсокопів  Quartz
  • Вбудований роздільник датчиків
  • Канали фазованих решiток високої потужності
  • Два потужні традиційні канали УЗК
  • Висока пропускна спроможність даних
  • Масштабованість
  • Проста інтеграція
  • Стійкий до суворих умов довкілля

QuartZ – останній представник сімейства ультразвукових інструментів Zetec. Це відповідь для складних та високошвидкісних перевірок. Оптимально розроблений для нафтогазового, промислового та транспортного ринку. Zetec QuartZ забезпечує чудовий баланс між швидкістю, потужністю та гнучкістю для найскладніших інспекційних середовищ та додатків. QuartZ ідеально підходить для перевірки труб, пластин чи поковок, композитних матеріалів, а також коліс поїздів, рейок та осей.

Отримати комерційну пропозицію

QuartZ-конфігурація

  • Канали з фазованою решіткою 32: 128 ПР.
  • Режими стрільби PA: до 32 послідовних елементів. До двох апертур із 16 послідовних елементів.

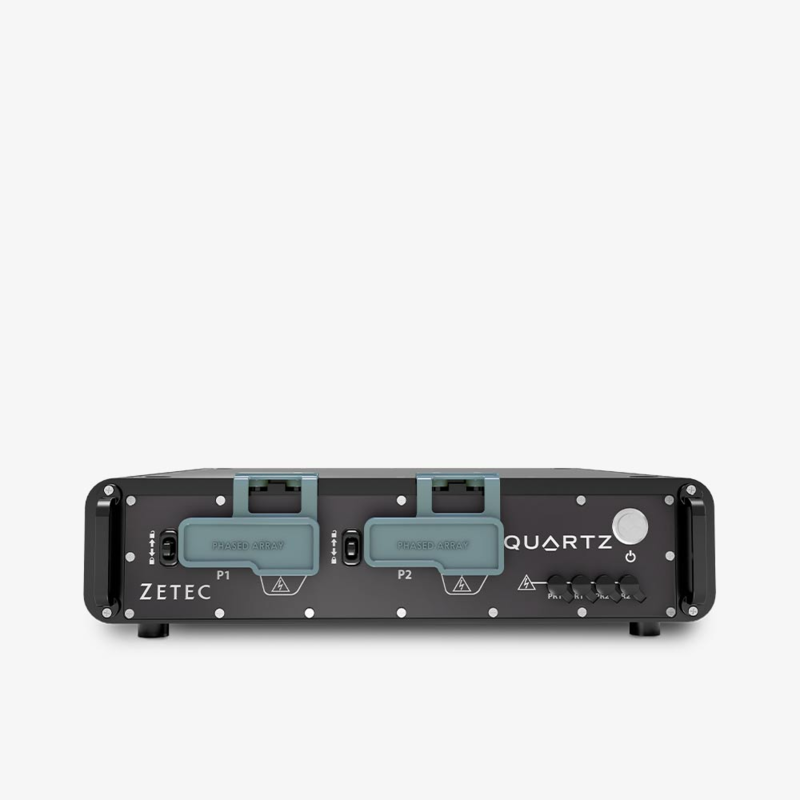

  • Роз'єм фазованої решітки: 2 роз'єми ZPAC (нестандартний ZIF із засувкою). Дозволяє приєднати 2 датчики без розгалужувача. Автоматичне розпізнавання датчиків (з датчиками Zetec).
  • Канали UT: 2 канали (у конфігураціях Pulse/Echo, або Pitch/Catch).

Генератор імпульсів

  • Ширина імпульсу: від 25 нс до 500 нс.
  • Амплітуда імпульсу PA (при 50 Ом): від 35 до 100 В.
  • Амплітуда імпульсу UT (при 50 Ом): від 50 до 200 В.

Отримання даних

  • Довжина А-скану: до 16 384 балів.
  • Максимальна кількість законів фокусування: 1024.
  • Усереднення в реальному часі: 1, 2, 4, 8 та 16.
  • Стиснення: 1, 2, 4, 8 та 16.
  • PRF: до 20 кГц.
  • Паралельний випал: 2 балки.
  • Максимальна кількість зразків: 16384.
  • Вимірювальні строби: 4 строби + 1 строб синхронізації.
  • Пропускна здатність даних: до 30 МБ/с.
  • Максимальний файл даних: 20 ГБ.
  • Частота оцифровування: 25 МГц, 50 МГц, або 100 МГц.
  • Смуга пропускання (при -3 дБ): від 500 кГц до 18 МГц.
  • Сумарна роздільна здатність амплітуди даних: 16 біт.
  • Фільтри: аналогові/цифрові смуги пропускання, верхні та нижні частоти.
  • Діапазон підсилення PA: 70 дБ (аналоговий) + 30 дБ (цифровий).
  • Діапазон налаштування посилення UT: 70 дБ (аналоговий) + 24 дБ (цифровий).

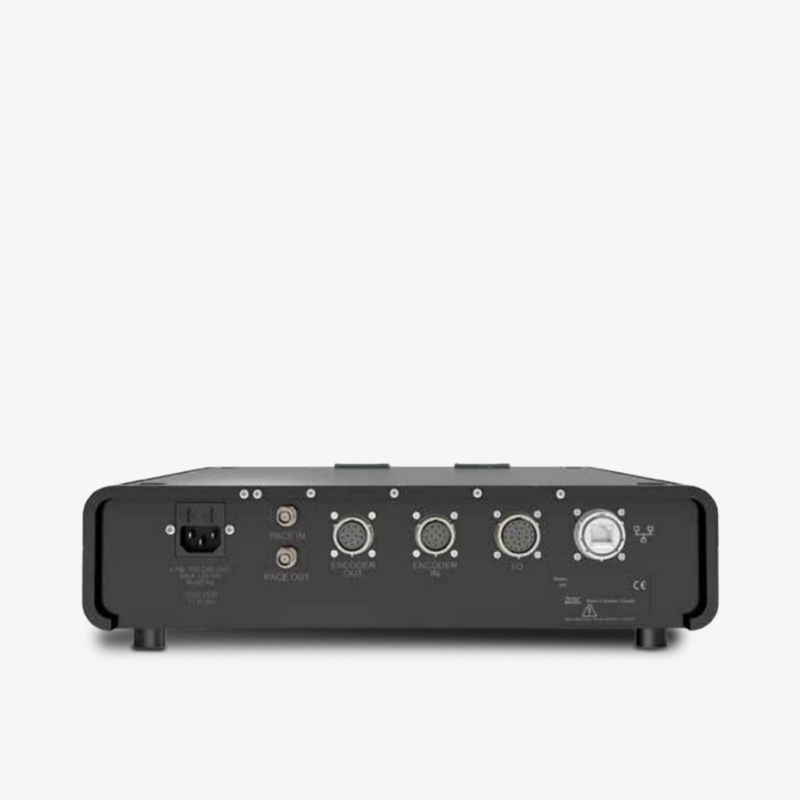

Взаємодія

  • Інтерфейси даних: Ethernet 1000 Base-T.
  • Кодувальник: 2 осі (квадратура, напрямок годинника).

Корпус

  • Розмір (В × Ш × Г): 420 x 490 x 90 мм (16,5 x 19,3 x 3,5 дюйма).
  • Маса: 8,34 кг.
  • Повітрозабірник: ні.

Основні характеристики

  • Напруга: 120 В змінного струму, або 240 В змінного струму.
  • Частота: 50 Гц, або 60 Гц.
  • Максимальна потужність: 75 В.
