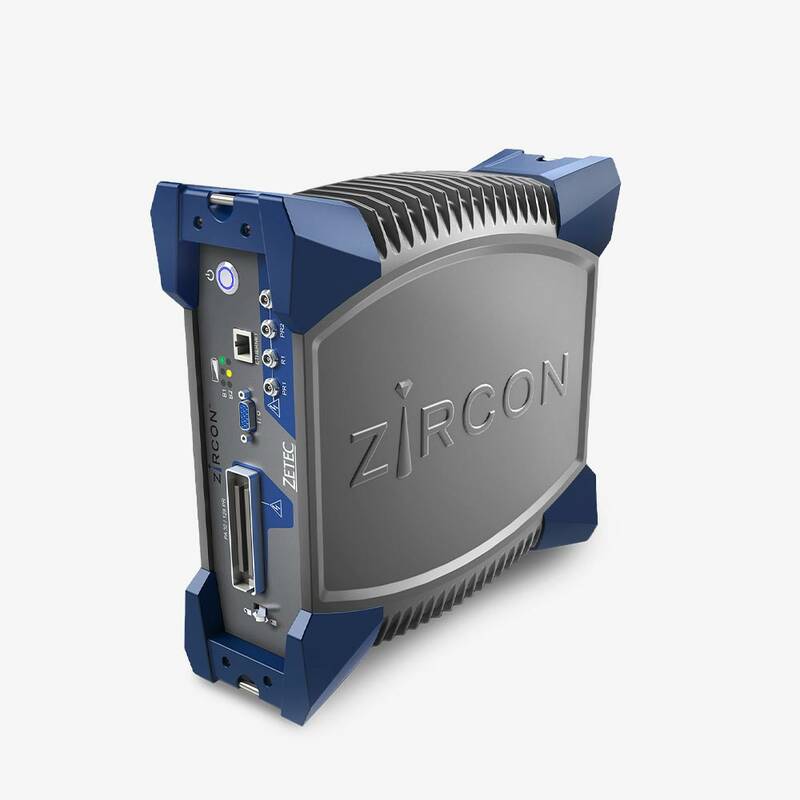

Портативний та міцний датчик ZIRCON призначений для складних перевірок. В якості кращого інструмента для будь-яких критично важливих ультразвукових додатків, ZIRCON пропонує конфігурацію з фазованою решіткою 32/128PR і два звичайних УЗ-канали для контролю імпульс-ехо, крок-улов або TOFD.
Використовуючи метод контролю з обігу часу, ZIRCON TR є оптимальним вибором для контролю CFRP (полімерів, що армують вуглецеве волокно), або інших сучасних легких матеріалів.
Отримати комерційну пропозицію
Портативний та міцний датчик ZIRCON призначений для складних перевірок. В якості кращого інструмента для будь-яких критично важливих ультразвукових додатків, ZIRCON пропонує конфігурацію з фазованою решіткою 32/128PR і два звичайних УЗ-канали для контролю імпульс-ехо, крок-улов або TOFD.
Використовуючи метод контролю з обігу часу, ZIRCON TR є оптимальним вибором для контролю CFRP (полімерів, що армують вуглецеве волокно), або інших сучасних легких матеріалів.
Отримати комерційну пропозицію|
Характеристика |
ZIRCON |
ZIRCON TR |
|
Розмір (В × Ш × Г) |
110 × 290 × 322 мм (4,3 × 11,4 × 12,8 дюйма) |
110 × 290 × 322 мм (4,3 × 11,4 × 12,8 дюйма) |
|
Маса |
5,2 кг (11,5 фунта) |
5,2 кг (11,5 фунта) |
|
Повітрозабірник |
Ні |
Ні |
|
Робота від батареї |
Так |
Так |
|
Роз'єм фазованої решітки |
Користувальницький ZIF із клямкою |
Користувальницький ZIF із клямкою |
|
Канали з фазованою решіткою |
32/128 |
32/128 |
|
Канали UT |
2 |
2 |
|
Оцифровування частоти |
До 100 МГц |
До 100 МГц |
|
Роздільна здатність сигналу фазованої решітки |
16-бітний |
16-бітний |
|
Мережевий інтерфейс Т |
1000 Base-Т |
1000 Base-Т |
|
Максимальна частота повторення імпульсів 12 кГц |
12 кГц |
12 кГц |
|
Глобальна пропускна спроможність даних |
До 10 МБ/с |
До 10 МБ/с |
|
Максимальна напруга генератора імпульсів (навантаження 50 Ом) |
75В/200В UT |
75В/200В UT |
|
Смуга пропускання (-3 дБ) |
Від 0,5 до 15 МГц |
Від 0,5 до 15 МГц |
|
Стиснення даних у реальному часі |
Так |
Так |
|
Фільтрування |
Аналоговий |
Аналоговий |
|
Згладжування (відеофільтр) |
Цифровий |
Цифровий |
|
Самодіагностика |
Так |
Так |
|
Автоматичне виявлення зонда |
Так |
Так |
|
Динамічне фокусування глибини (DDF) |
Так |
Так |
|
Фокальні закони |
1024 |
1024 |
|
Довжина А-скану |
До 16 328 |
До 16 328 |
|
Інтерфейси кодувальника |
2 квадратурні |
2 квадратурні |
|
Управління програмним забезпеченням для ПК |
Так |
Так |
|
Програмне керування |
UltraVision |
UltraVision |
|
Підтримка обігу часу |
Ні |
Так |
