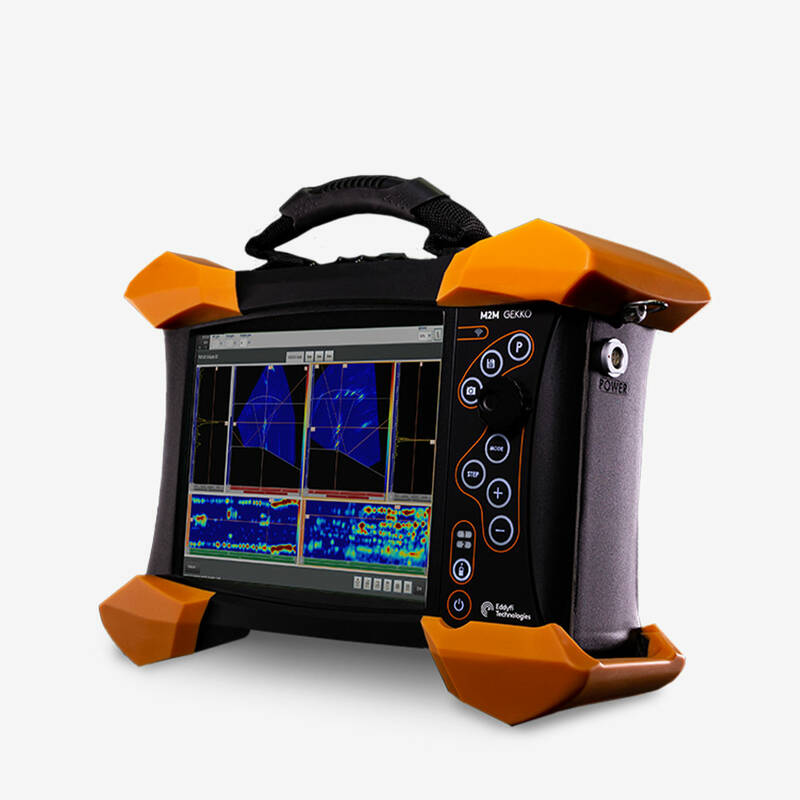

Дефектоскоп високої роздільної здатності М2М Gekko PAUT, TFM
  • Особливості
  • Характеристики
  • Завантаження

Gekko ® – це перевірений на практиці дефектоскоп, що пропонує PAUT, UT, TOFD і TFM через спрощений інтерфейс користувача Capture™. Випущений у конфігураціях каналів 32:128, 64:64 або 64:128, M2M Gekko поєднує в собі високу роздільну здатність і швидкість, скорочуючи час навчання інспекторів.

Отримати комерційну пропозицію

Особливості

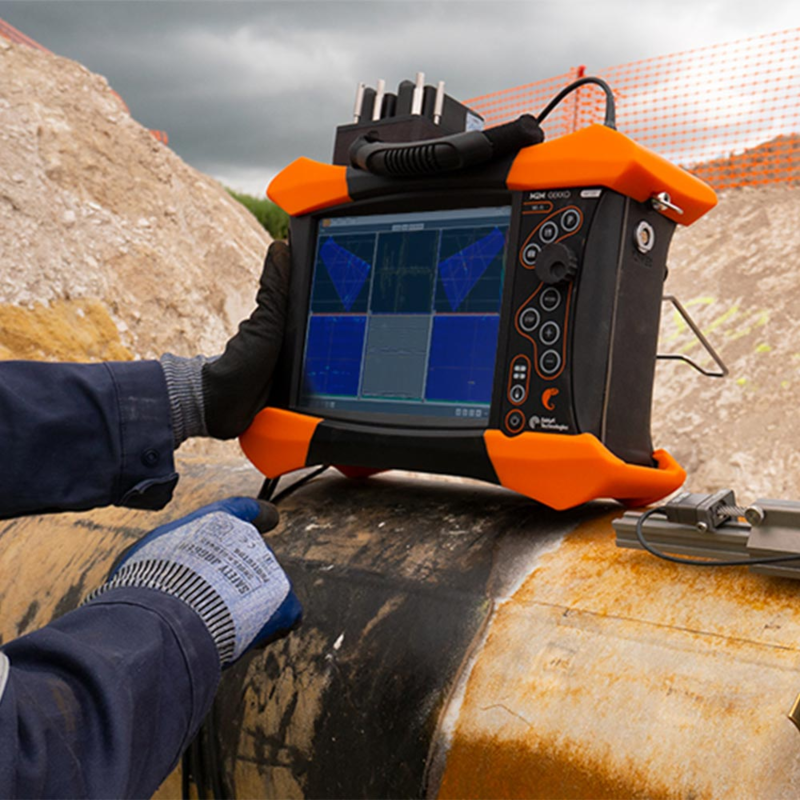

Розроблено для роботи в польових умовах

M2M Gekko®, прилад №1 PAUT із методом тотального фокусування (TFM), було модернізовано на основі відгуків інспекторів. Пропонуючи як звичайний UT, TOFD, так і вдосконалений PAUT, Gekko є найбільш універсальним приладом, адаптованим до польових умов.

Повноцінний портативний апарат PAUT

M2M Gekko включає всі основні й передові функції UT в посиленому компактному корпусі, призначеному для використання в польових умовах. У його базову комплектацію входять звичайні методи UT, TOFD і всі методи UT з формуванням променя фазованої решітки для однопроменевого та багатогрупового контролю, а можливості трьох кодованих осей роблять Gekko готовим до будь-яких складних перевірок. Цей міцний прилад PAUT також пропонує методи TFM/FMC (повне захоплення матриці) та Adaptive TFM у режимі реального часу.

Бампери та роз'єми розроблено для забезпечення міцності й універсальності аксесуарів. Яскравий сенсорний резистивний екран дозволяє використовувати пристрій поза приміщеннями в суворих умовах. Живлячись від 2 батарей із можливістю гарячої заміни, Gekko тепер досягає до 6 годин автономної роботи та стає абсолютним еталоном у своїй лінійці продуктів.

Без компромісів у продуктивності

Інноваційна електроніка пропонує до 128 каналів, відмінну якість сигналу й роздільну здатність TFM для поліпшення виявлення та для впевненості. Завдяки цьому досягаються висока швидкість сканування і продуктивність. Рішення для підключення – WIFI з підтримкою донглів, роз'єм USB 3.0 та вихід Gigabit Ethernet – дозволяють прискорити передачу даних та дистанційно керувати інспекцією у складних умовах (ліцензія TeamViewer входить до комплекту). Крім того, твердотільний накопичувач ємністю 256 Гб робить роботу оператора дуже зручною завдяки необмеженому розміру файлів даних, що дозволяє заощаджувати час у польових умовах.

Винаходи портативних UT пристроїв високої чіткості

Будучи піонером у галузі TFM в режимі реального часу з 2013 року, інновації M2M Gekko продовжують визначатися ринковими додатками. Використовуваний в акредитованих навчальних центрах і готовий до стандартів TFM, він використовує переваги передових алгоритмів завдяки спрощеному інтерфейсу програмного забезпечення (Capture™). Просто потужний Gekko пропонує новітні технології на кінчиках ваших пальців.

Інновації, зумовлені застосуванням на ринку:

  • Повністю охоплено процедури контролю зварних швів у кількох групах;
  • Контроль HTHA та водневих пошкоджень за допомогою TFM;
  • Контроль товстих зварних швів та зварних швів CRA/нержавіючої сталі поліпшено завдяки 128-елементній апертурі;
  • Корозійне картування великих площ (до 5×5 м [16,4×16,4 фута] / крок 1 мм [0,04 дюйма]);
  • Спеціальне рішення для для об'єктів складної геометрій та зварних швів зі складною конструктивною кромкою (Y-подібні та Т-подібні шви).

ПРОПОНУЄМО УНІКАЛЬНІ РІШЕННЯ

  • Повний набір інструментів для TFM, включаючи калібрування TCG;
  • Висока роздільна здатність візуалізації TFM до 128 елементів;
  • 3-осьовий контроль сопел із відображенням у реальному часі;
  • 3-осьова кисть для складання карт композитів та корозії;
  • Відображення реального часу контролю зварних швів;
  • Адаптивний TFM (ATFM) у реальному часі контролю хвилястих поверхонь.

Gekko ® – це перевірений на практиці дефектоскоп, що пропонує PAUT, UT, TOFD і TFM через спрощений інтерфейс користувача Capture™. Випущений у конфігураціях каналів 32:128, 64:64 або 64:128, M2M Gekko поєднує в собі високу роздільну здатність і швидкість, скорочуючи час навчання інспекторів.

Отримати комерційну пропозицію

Пристрій

  • Розміри (Ш × В × Г): 410 × 284 × 126 мм (16,1 × 11,2 × 5,0 дюймів);
  • Вага (з 1× батареєю): 6,4 кг (14,1 фунта);
  • Джерело живлення: 15, 5,67 A;
  • Акумулятори, тип: літій-іонний, ємність 94 Втч (×2);
  • Типовий час роботи – до 6:00;
  • Дисплей: 26,4 см (10,4 дюйма), резистивний сенсорний екран;
  • Роздільна здатність дисплея: 1024 × 768 пікселів;
  • Зберігання: 256 GB SSD, з можливістю розширення до 1 ТБ.

Підключення

  • Швидке підключення Gigabit Ethernet, WIFI з підключенням через USB;
  • Порт мікропід'єднання -1, USB 3.0 (.1), USB 2.0 (.3);
  • IPEX PA підключення (1), LEMO 00 UT конектор (4P/R);
  • 3-осьовий конектор внутрішній, I/O 12 TTL (5 V/24 V), 6 відкритих роз'ємів.

Довкілля

  • Рейтинг IP: спроєктований для IP66;
  • Робоча температура: -10-45°C (14-113°F);
  • Діапазон температур зберігання:
  • з батареями: -20-60°C (-4-140°F);
  • без батарей: -20-70 ° C (-4-158°F);
  • Випробовано на міцність: відповідно до MIL-STD-810G.

Фазований масив

  • Конфігурації каналів PAUT: 32:128PR, 64:64PR або 64:128PR – лінійне, секторне, складове сканування та імпорт CIVA-законів;
  • Активна діафрагма до 64 елементів: обчислювач із фазованою решіткою на основі технології CIVA;
  • Лінійні, матричні, подвійні лінійні та подвійні матричні масиви: режими точної глибини, постійної звукової доріжки та проєкційного фокусування;
  • До 8 наборів променів
  • До 2048 фокусних законів: вбудований калькулятор фокального закону для пластин, труб, зварних швів, сопел.

Цифровий аналізатор

  • Оцифрування та підсумовування по 64 каналах макс.;
  • Роздільна здатність амплітуди 16 біт;
  • Регульовані FIR-фільтри;
  • Частота дискретизації до 100 МГц;
  • Усереднення реального часу до 32×;
  • Випрямлена, радіочастотна, обгинальна обробка А-скана;
  • Діапазон FMC A-Scan – до 8 тис. зразків;
  • Діапазон А-сканування до 65 тис. зразків.

FMC/TFM*
• TFM у реальному часі до 128 елементів 256 kpi;

  • Роздільна здатність зображення вище 4 Мпі при постобробці;
  • Частота поновлення до 110 Гц при 65 kpi;
  • Прямий, непрямий та перетворений режими;
  • Адаптивна TFM (ATFM)** у режимі реального часу;
  • Запис FMC;
  • Доступні всі майстри калібрування 8 рівнів розділення вручну, 1 автоматичне налаштування розділення.

Пульсари

Канали фазованої решітки:

  • Біполярний квадратний імпульс;
  • Напруга від 12 до 120 В (крок 1 В);
  • Ширина імпульсу від 35 нс до 1250 нс;
  • Час спаду < 6 нс.

Канали UT-TOFD

  • Негативний квадратний імпульс
  • Напруга від 12 до 200 В (крок 1 В);
  • Ширина імпульсу від 30 нс до 1250 нс (крок 1 нс);
  • Час спаду <5 нс.

Ресивери

Канали фазованої решітки:

  • Вхідний імпеданс 50 Ом;
  • Діапазон частот від 04 МГц до 20 МГц;
  • Макс. вхідний сигнал 2 Vpp;
  • Посилення до 120 дБ (крок 0,1 дБ).

Канали UT-TOFD

  • Вхідний імпеданс 50 Ом;
  • Діапазон частот від 0,6 МГц до 25 МГц;
  • Макс. вхідний сигнал 1,4 Vpp;
  • Посилення до 120 дБ (крок 0,1 дБ).

Аквізиція

  • Затвори для збирання апаратних засобів;
  • Реєстрація даних A-Scan/Peak;
  • PRF до 40 кГц;
  • Стиснення даних до 32×;
  • Потік даних SSD до 180 МБ/с;
  • Живі дані, пропущена інформація;
  • Відображення 3D/накладання в реальному часі;
  • Розмір файлу даних: обмежений ємністю SDD.
  1. Стандарт: EN ISO 18563-1 для каналів фазованої решітки.
  2. Стандарт: EN ISO 12668-1 для стандартних каналів.

* TFM на Gekko існує в 32-, 64- та 128-канальному варіантах.
