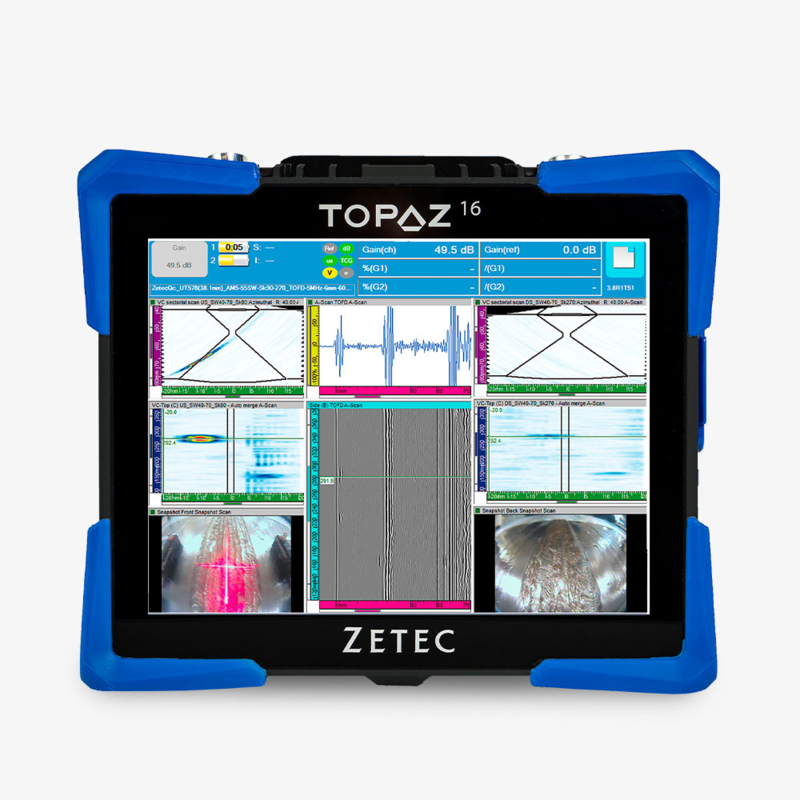

Дефектоскоп TOPAZ 16

  • Особливості
  • Характеристики
  • Завантаження

TOPAZ16 – це 16-канальний портативний ультразвуковий прилад із фазованою решіткою для проєктів неруйнівного контролю (НК). Оптимально розроблений для нафтогазової галузі, виробництва електроенергії, промисловості та транспорту, TOPAZ16 забезпечує найкращу у своєму класі продуктивність із неперевершеною цінністю.

Отримати комерційну пропозицію

Особливості

TOPAZ16 ідеально підходить для найбільш поширених задач, включаючи:

  • Перевірку зварних швів;
  • Картування корозії;
  • Кодовані або ручні перевірки;
  • Комплексні перевірки компонентів та багато іншого.

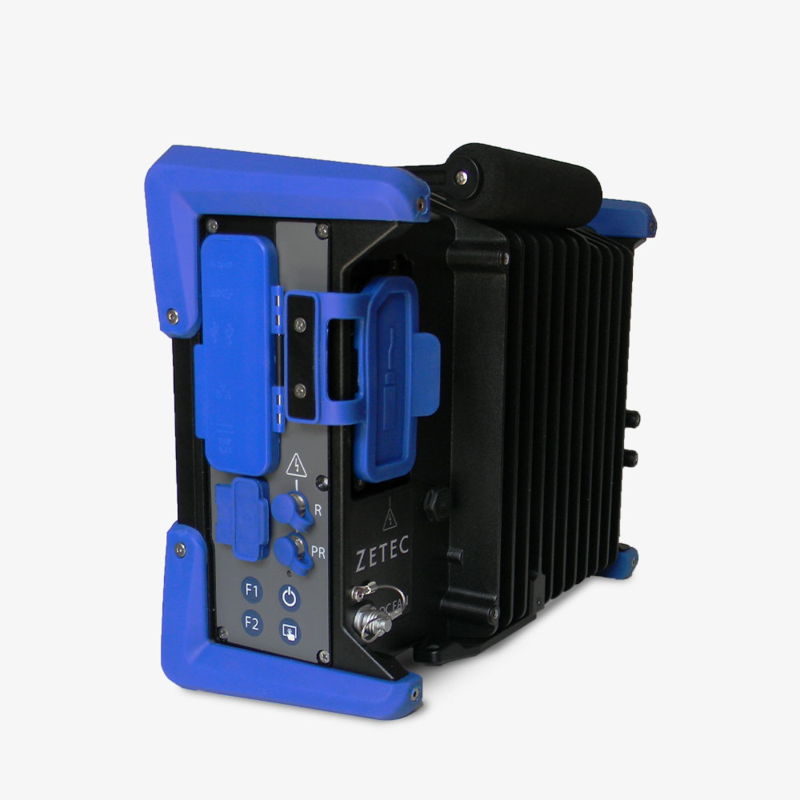

Компактний та легкий прилад у міцному алюмінієвому корпусі без повітрозабирача.

Окремий канал для ехо-імпульсних вимірювань, вимірювань роздільно-сумісними перетворювачами, для досліджень TOFD.

Можливість комбінувати перетворювачі для фазованих решіток та «традиційного» ультразвуку в одній і тій самій конфігурації контролю.

Дві батареї з можливістю гарячої заміни.

16-бітна роздільна здатність по амплітуді: сигнали можуть бути оцифровані з використанням шкали FSH 800%, що знижує шанси повторного сканування через насичення сигналу під час захоплення.

TOPAZ16 – це 16-канальний портативний ультразвуковий прилад із фазованою решіткою для проєктів неруйнівного контролю (НК). Оптимально розроблений для нафтогазової галузі, виробництва електроенергії, промисловості та транспорту, TOPAZ16 забезпечує найкращу у своєму класі продуктивність із неперевершеною цінністю.

Отримати комерційну пропозицію

Розмір (В × Ш × Г)

221 × 271 × 120 мм

Вага (включаючи батареї та кришку)

4,54 кг

Дисплей

Multi-Touch дисплей 10,4 дюйма – 1024 x 728 пікселів

Робота від батареї

Не менше 8 годин активної роботи

Канали фазованої решітки

16/64

Роз'єм фазованої решітки

Роз'єм ZPAC (настроюваний ZIF із засувкою)

Канали звичайного УЗК

1 ехо-імпульсний. або 1 Р/С

Частота оцифрування

до 100 МГц

Роздільна здатність

16 біт

Вимірювальні строби

4 строби + 1 строб для синхронізації

Макс. напруга імпульсу

105 В для ФР / 215 В для УЗ

Макс. додана напруга (50 Ом)

75 В для ФР / 200 В для УЗ

Діапазон частот (-3 дБ)

від 0,5 до 18 МГц

Інтерфейси даних:

Ethernet 1000 Base-T



1 х USB 3.0

Фільтрування

2 х USB 2.0



Аналогове/цифрове (FIR) згладжування (відеофільтр) Digital

Автоматичне виявлення зонда

Так (з чіпом ідентифікації зонда Zetec)

Автоматичне виявлення сканера

Так (з чіпом ідентифікації зонда Zetec)

Кількість фокальних законів

256

Максимальна кількість збережених результатів

8 192

Максимальний розмір файлу даних

300 МБ

Вбудоване програмне забезпечення

UltraVision Touch™

Вбудований жорсткий диск

128 ГБ SSD відеовихід HDMI

Калібрування приладу

Відповідно до ISO 18563-1 / EN 12668-1

Діапазон робочих температур

Від 0°С до 45°С

Температура зберігання

Від -40°С до 70°С

TOPAZ16 – це 16-канальний портативний ультразвуковий прилад із фазованою решіткою для проєктів неруйнівного контролю (НК). Оптимально розроблений для нафтогазової галузі, виробництва електроенергії, промисловості та транспорту, TOPAZ16 забезпечує найкращу у своєму класі продуктивність із неперевершеною цінністю.
