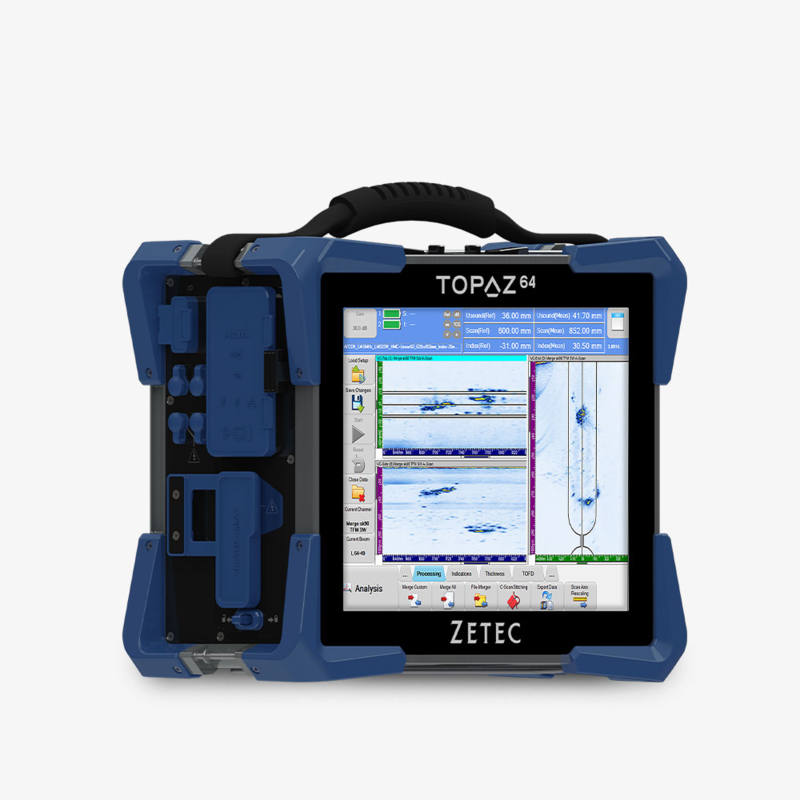

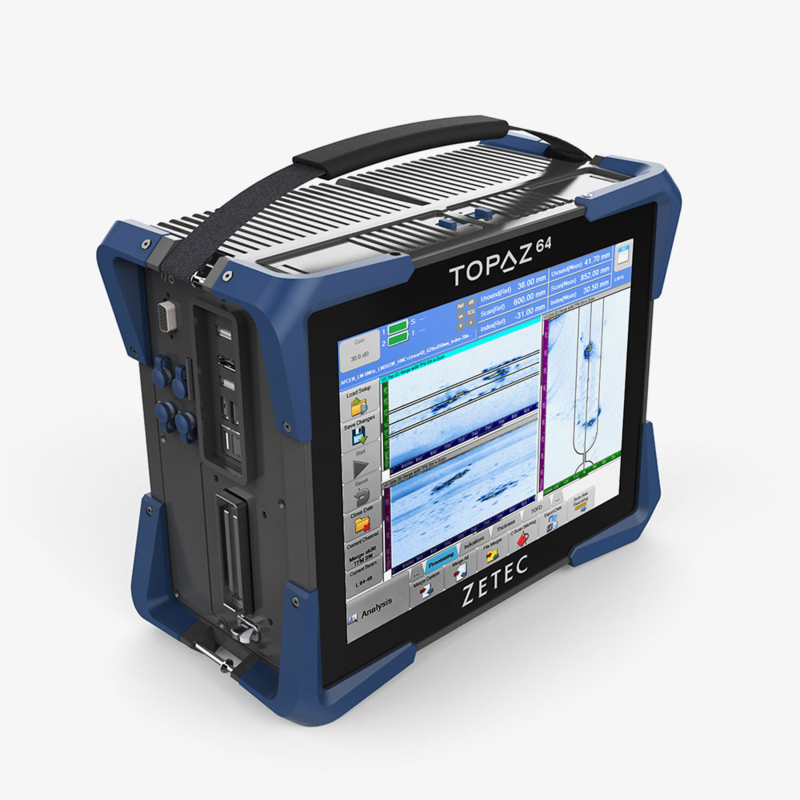

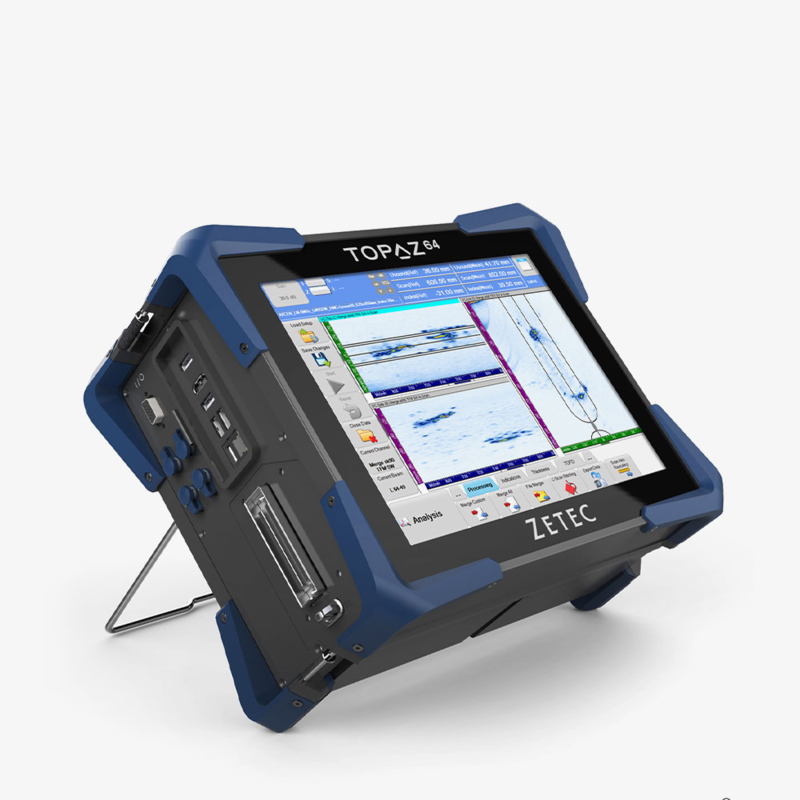

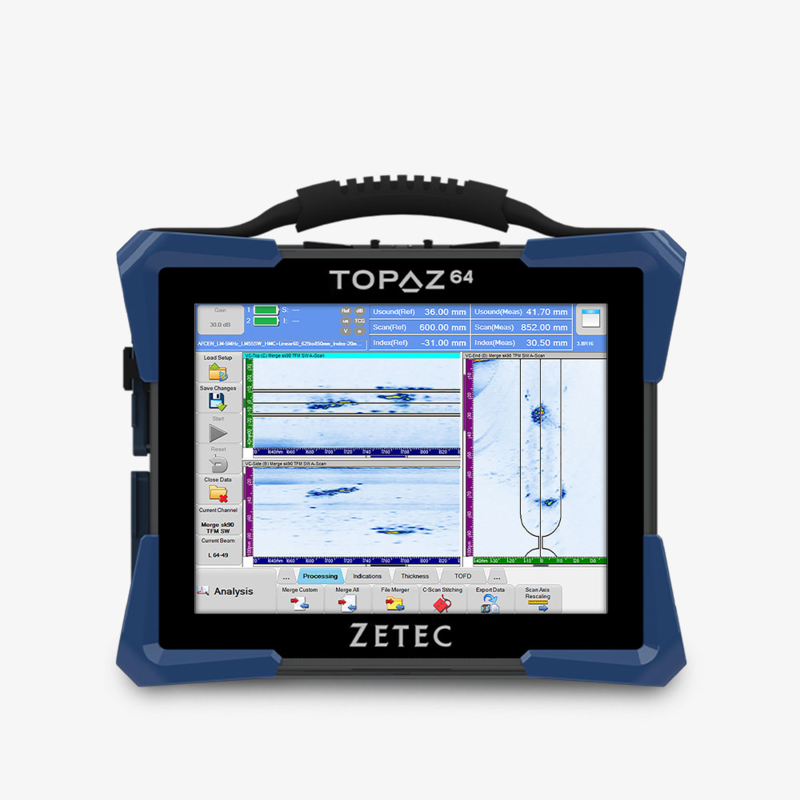

Повністю інтегрована портативна система з фазованими решітками, що включає до 64 активних каналів на 128-елементному датчику. Цей прилад може використовувати ті самі 64 передавачі та приймачі або може працювати в режимі PR, використовуючи до 64 каналів як передавачі та 64 інших як приймачі для розширених інспекцій, наявність генератора біполярних імпульсів.
Повністю інтегрована портативна система з фазованими решітками, що включає до 64 активних каналів на 128-елементному датчику. Цей прилад може використовувати ті самі 64 передавачі та приймачі або може працювати в режимі PR, використовуючи до 64 каналів як передавачі та 64 інших як приймачі для розширених інспекцій, наявність генератора біполярних імпульсів.
|
Розмір (В × Ш × Г) |
343 × 278 × 158 мм |
|
Вага (включаючи батареї та кришку) |
9,1 кг |
|
Дисплей |
Multi-Touch дисплей 12 дюймів – 1024 x 728 пікселів |
|
Робота від батареї |
Не менше 8 годин активної роботи |
|
Канали фазованої решітки |
64/128PR |
|

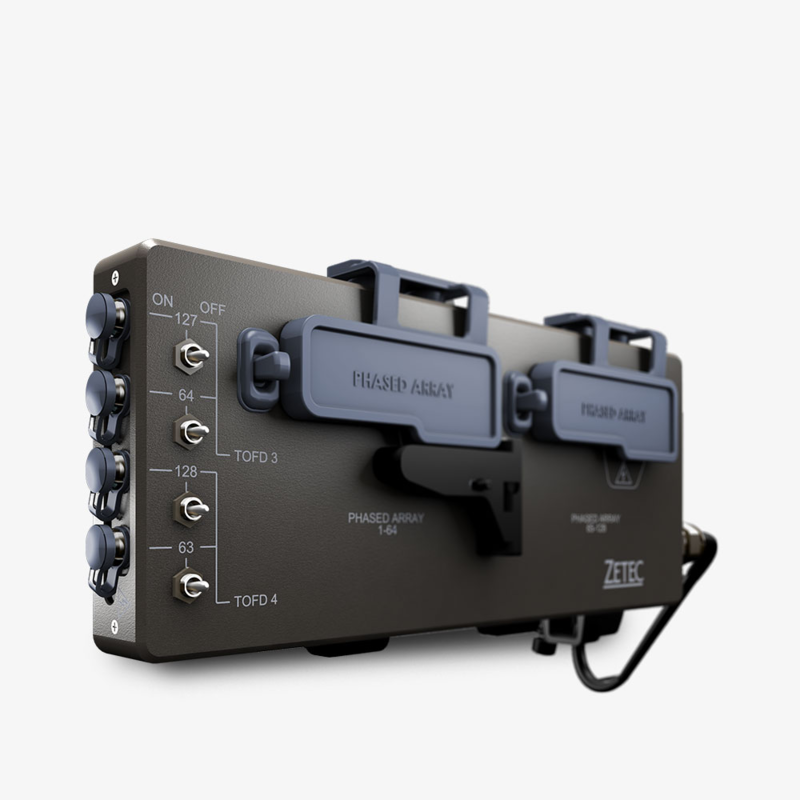

Роз'єм фазованої решітки |
Роз'єм ZPAC (настроюваний ZIF із засувкою) |
|
Канали звичайного УЗК |
2 ехо-імпульсний або 2 Р/С |
|
Частота оцифрування |
До 110 МГц |
|
Роздільна здатність |
16 біт |
|
Вимірювальні строби |
4 строби + 1 строб для синхронізації (пік, перетин, автокросинг) |
|
Макс. додана напруга (50 Ом) |
150Vpp PA UT (Bipolar) / 75V (Unipolar) / 200V UT |
|
Діапазон частот (-3 дБ) |
Від 0,5 до 18 МГц ФАР Від 0,5 до 25 МГц УЗК |
|
Інтерфейси даних: |
Ethernet 1000 Base-T 1 x USB 3.0; 3 x USB 2.0 |
|
Фільтрування |
Аналогове/цифрове (FIR) згладжування (відеофільтр) Digital |
|
Автоматичне виявлення зонда |
Так (з чіпом ідентифікації зонда Zetec) |
|
Автоматичне виявлення сканера |
Так (з чіпом ідентифікації зонда Zetec) |
|
Кількість фокальних законів |
1024 з необмеженою кількістю груп |
|
Максимальна кількість збережених результатів |
16,384 |
|
Максимальний розмір файлу даних |
2 ГБ |
|
Вбудоване програмне забезпечення |
UltraVision Touch ™ |
|
Вбудований жорсткий диск |
256 GB SSD відеовихід HDMI |
|
Калібрування приладу |
Відповідно до ISO 18563-1 / EN 12668-1 |
|
Діапазон робочих температур |
Від -10°С до 45°С |
|
Температура зберігання |
Від -40°С до 70°С |
|
Випробування на зовнішні впливи |
Відповідно до MIL-STG-810G |
|
Клас захисту |
IP 66 |
|
Клас електробезпеки |
II |
