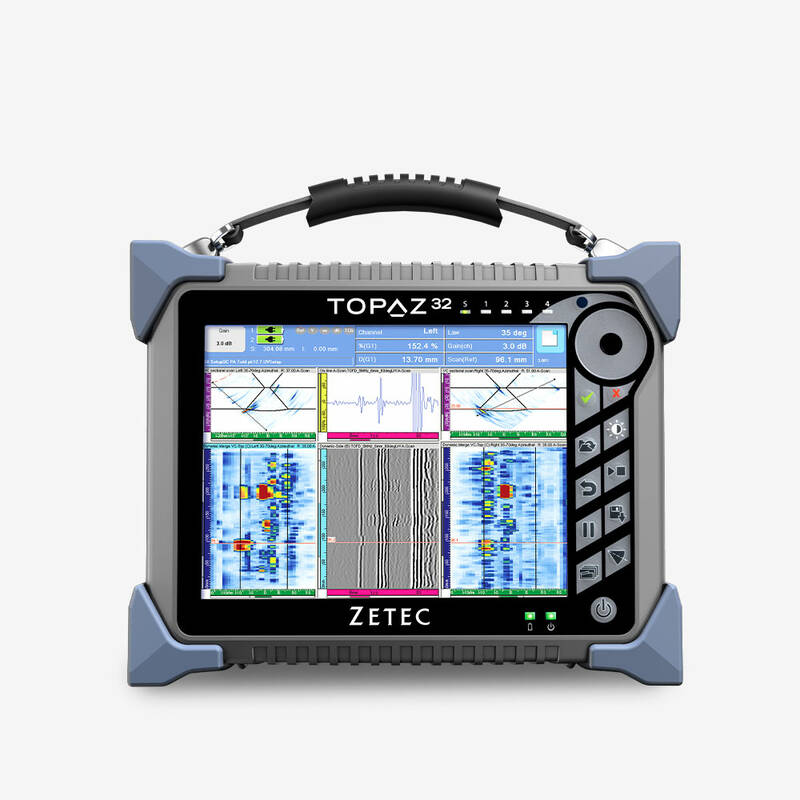

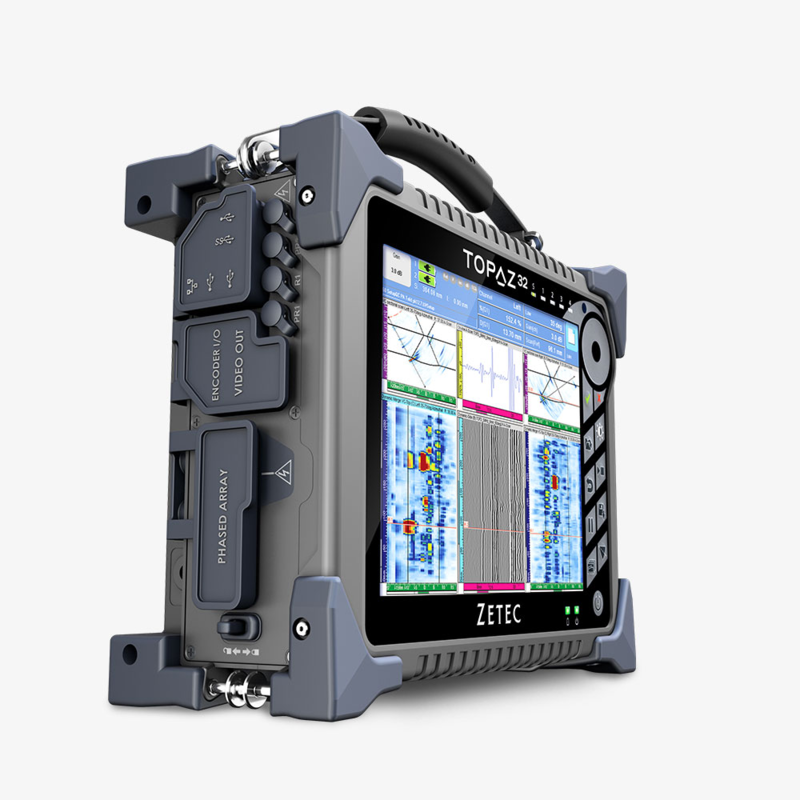

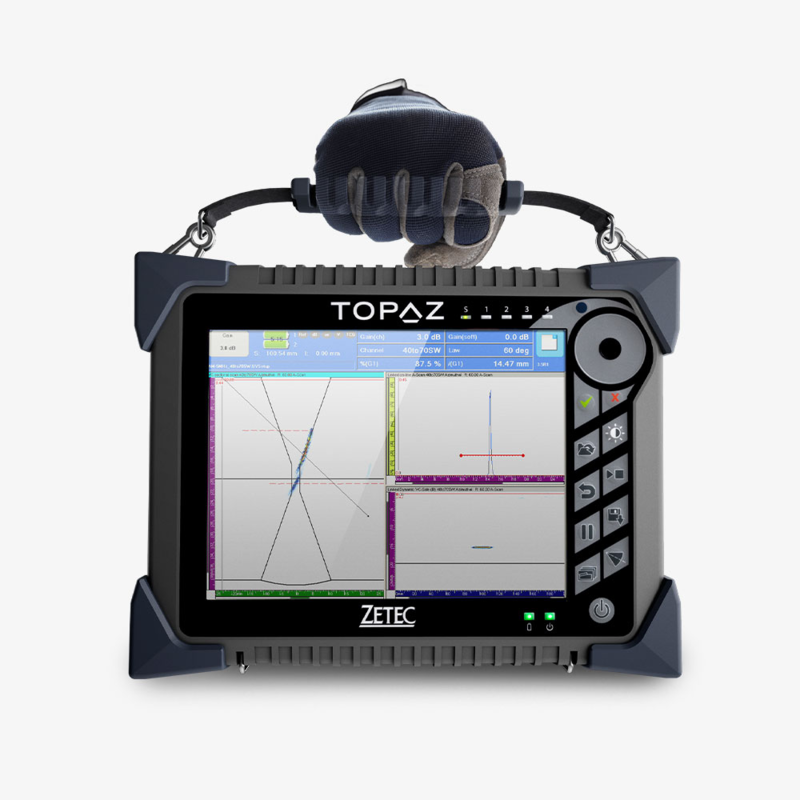

Портативний високопродуктивний ультразвуковий прилад із фазованою антенною решіткою. TOPAZ32 – це 32-канальне високопродуктивне УЗД з фазованою антенною решіткою, комплексне рішення для ваших перевірок. Оптимально розроблений для додатків нафтогазової галузі, енергетики, виробництва та транспорту, TOPAZ32 підвищує продуктивність і скорочує тривалість робочого часу.
Отримати комерційну пропозицію
Портативний високопродуктивний ультразвуковий прилад із фазованою антенною решіткою. TOPAZ32 – це 32-канальне високопродуктивне УЗД з фазованою антенною решіткою, комплексне рішення для ваших перевірок. Оптимально розроблений для додатків нафтогазової галузі, енергетики, виробництва та транспорту, TOPAZ32 підвищує продуктивність і скорочує тривалість робочого часу.
Отримати комерційну пропозицію|
Розмір (В × Ш × Г) |
13,2 × 26 × 32,6 см |
|
Вага (включаючи батареї та кришку) |
6,3 кг |
|
Дисплей |
Multi-Touch-дисплей 10,4 дюйма – 1024 x 728 пікселів |
|
Робота від батареї |
Не менше 8 годин активної роботи (функція гарячої заміни) |
|
Канали фазованої решітки |
32/128 P |
|
Роз'єм фазованої решітки |
Роз'єм ZPAC (настроюваний ZIF із засувкою) |
|
Канали звичайного УЗК |
2 ехо-імпульсний. або 2 Р/С |
|
Частота оцифрування |
До 100 МГц |
|
Роздільна здатність |
16 біт |
|
Вимірювальні строби |
4 строби + 1 строб для синхронізації |
|
Максимальна амплітуда імпульсу |
105 В для ФР / 215 В для УЗ |
|
Максимальна амплітуда імпульсу (50 Ом) |
75 В для ФР / 200 В для УЗ |
|
Діапазон частот (-3 дБ) |
Від 0,5 до 18 МГц |
|
TOFD-метод |
Так |
|
Детектування |
Цифрове |
|
Інтерфейси даних |
Ethernet 1000 Base-T 1 х USB 3.0 3 х USB 2.0 |
|
Швидкість передачі даних |
До 10 МБ/с |
|
Фільтрування |
Аналогове/цифрове (FIR) згладжування (відеофільтр) Digital |
|
Відеовихід |
DVI (цифровий та аналоговий) |
|
Автоматичне виявлення зонда |
Так (з чіпом ідентифікації зонда Zetec) |
|
Автоматичне виявлення сканера |
Так (з чіпом ідентифікації зонда Zetec) |
|
Автодіагностика |
Так |
|
Динамічний фокус по глибині (DDF) |
Так |
|
Кількість фокальних законів |
1024 |
|
Функция Time Reversal |
Так (опціонально) |
|
Максимальна кількість збережених результатів |
8 192 |
|
Максимальний розмір файлу даних |
2 Гб |
|
Вбудоване програмне забезпечення |
UltraVision Touch ™ |
|
Вбудований жорсткий диск |
120 ГБ SSD відеовихід HDMI |
|
Калібрування приладу |
Відповідно до ISO 18563-1 |
|
Діапазон робочих температур |
Від 0°С до 45°С |
|
Температура зберігання |
Від -40°С до 70°С |
|
Випробування на зовнішні дії |
Відповідно до MIL-STG-810G |
|
Клас електробезпеки |
II |
