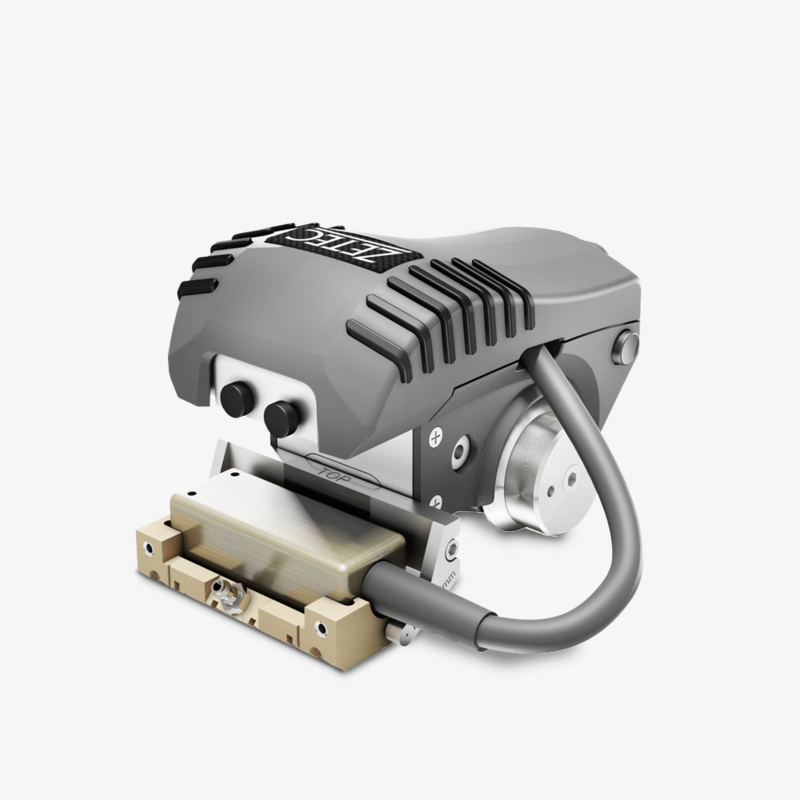

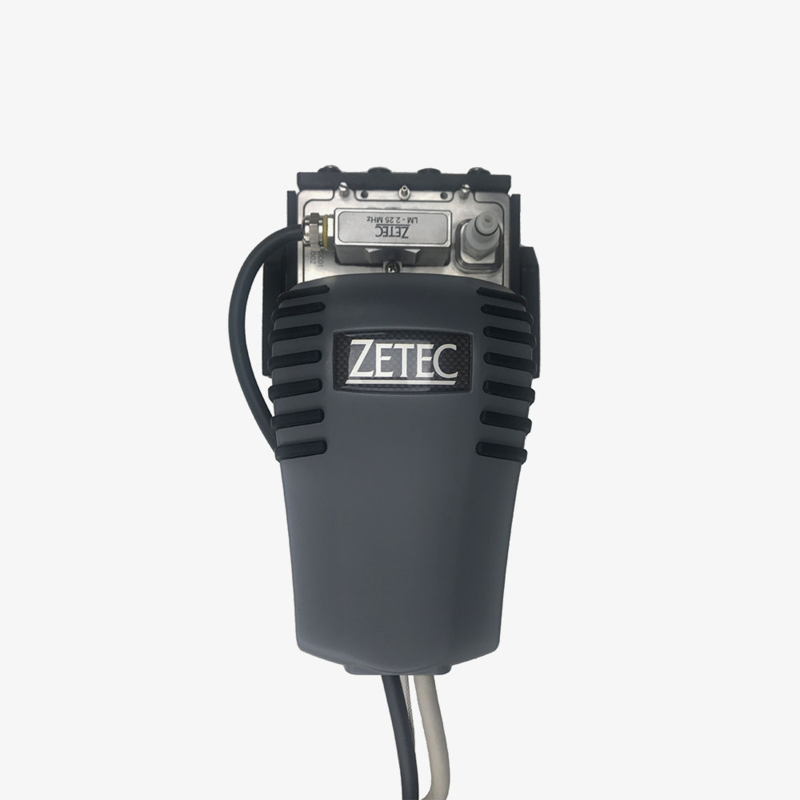

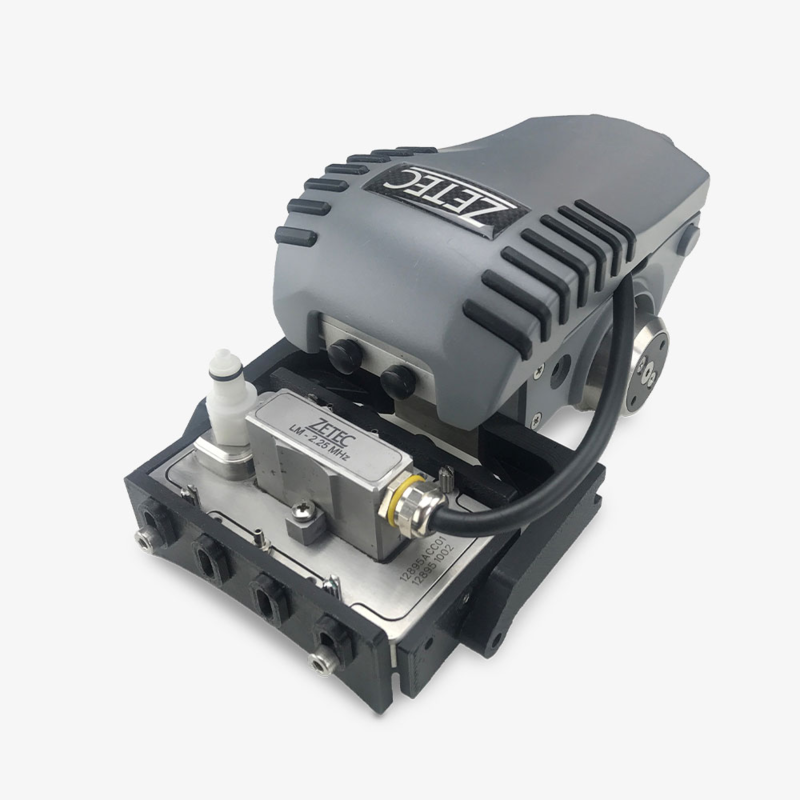

Сканер DT PaintBrush від Zetec – це еволюція в області контролю корозії для виявлення зменшення товщини стінки через стирання або ерозію.
NDT PaintBrush – надзвичайно гнучкий сканер, який може працювати як на пласких, так і на криволінійних поверхнях, забезпечуючи стовідсоткове покриття площі.
Отримати комерційну пропозицію
Особливості
- Можливість вільно переміщатися будь-якою 2D-поверхнею без будь-яких зовнішніх механічних обмежень
- Розмір та ергономічність NDT PaintBrush роблять його ідеальним інструментом для огляду труб
- Бачення розташування зонда та даних у режимі реального часу під час перевірки гарантує, що процес перевірки виконується добре, охоплюючи всю цільову область
- Виявляє невеликі втрати по товщині стінки, які можна порівняти з плоскодонними отворами, діаметром 1,6 мм
- Візуалізація сканованої області
- Експорт в Excel
- 3D-графіка
- Корозію легко ідентифікувати за допомогою UltraVision 3D – Ви отримаєте 3D-графік для чудового відображення даних про корозію на зразках деталей

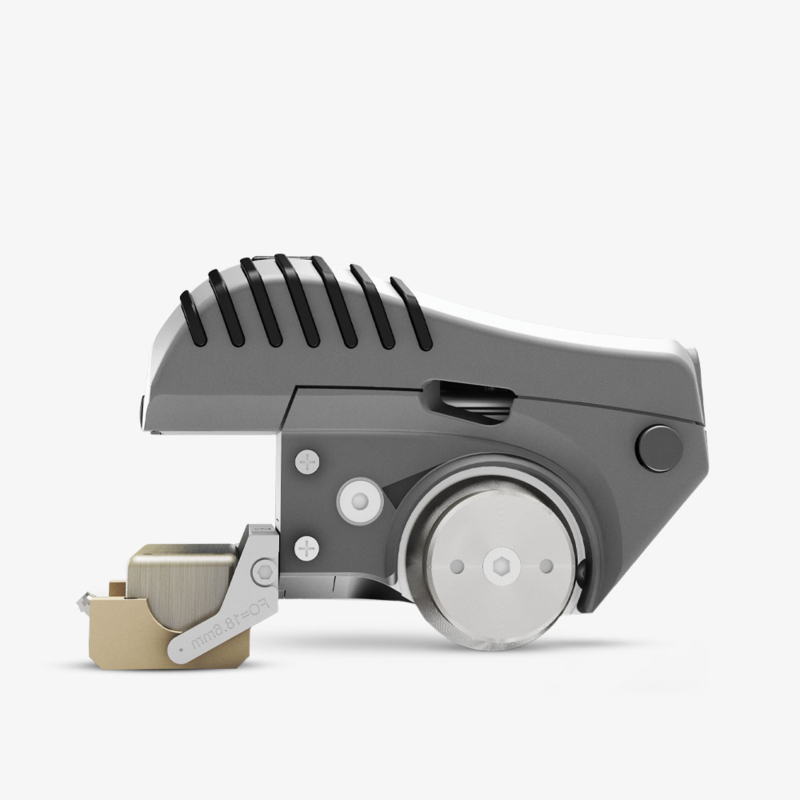

Два його коліщатка з кодуванням, які відстежують положення сканера в режимі реального часу, дозволяють оператору візуально визначати області, які не були охоплені. У поєднанні з провідним у галузі сімейством ультразвукових інструментів TOPAZ та програмним забезпеченням UltraVision, NDT PaintBrush є найкращим рішенням для картування корозії та товщини стінок.
Сканер DT PaintBrush від Zetec – це еволюція в області контролю корозії для виявлення зменшення товщини стінки через стирання або ерозію.
NDT PaintBrush – надзвичайно гнучкий сканер, який може працювати як на пласких, так і на криволінійних поверхнях, забезпечуючи стовідсоткове покриття площі.
Отримати комерційну пропозицію
- Розмір (Ш x В x Г): 84,25 мм x 93,53 мм x 136,40 мм (3,32 дюйма x 3,68 дюйма x 5,37 дюйма)
- Вага нетто: 1030 г (2,27 фунта) без кабелю, 1400 г (3,09 фунта) з кабелем 5 м
- Довжина кабелю: 5 м (196,85 дюйма)
- Мінімальний діаметр труби: горизонтальний та вертикальний 101,6 мм (4,0 дюйма)
- Максимальний діаметр труби: 1219,2 мм (48 дюймів)
- Максимальне відхилення від положення: ± 1,4 мм
- Робоча температура досліджуваної поверхні: від - 20 °C до 150 °C (від - 4 °F до 302 °F)
- Робоча температура: від - 20 °C до 75 °C (від - 4 °F до 167 °F)
- Температура зберігання: від - 40 °C до 75 °C (від - 40 °F до 167 °F)
- Ступінь захисту: IP66
- Відповідність європейським стандартам CE
- Вимоги до джерела живлення: + 5 ± 10% при 200 мА
