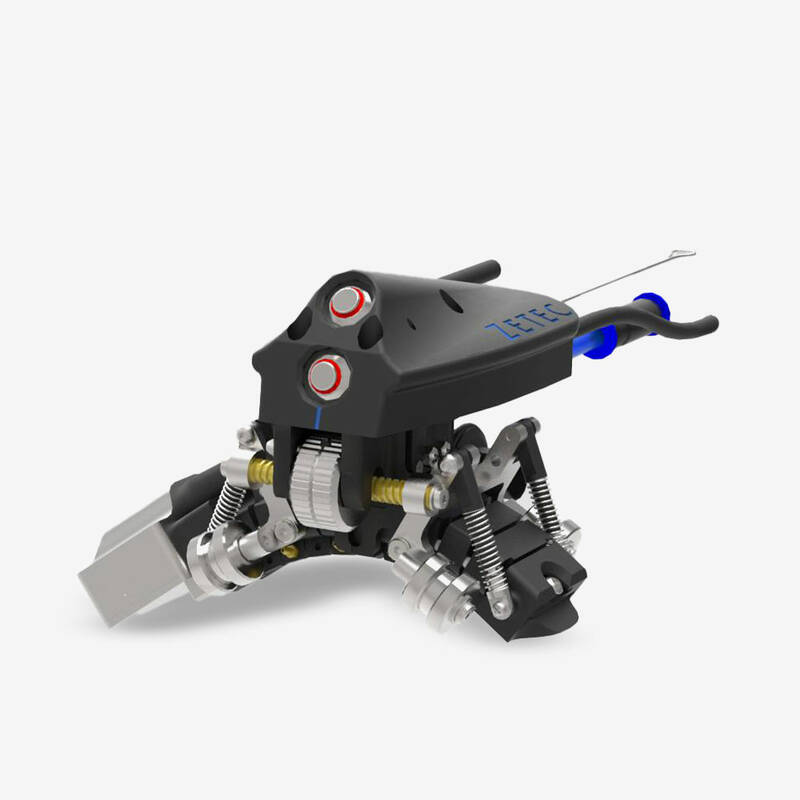

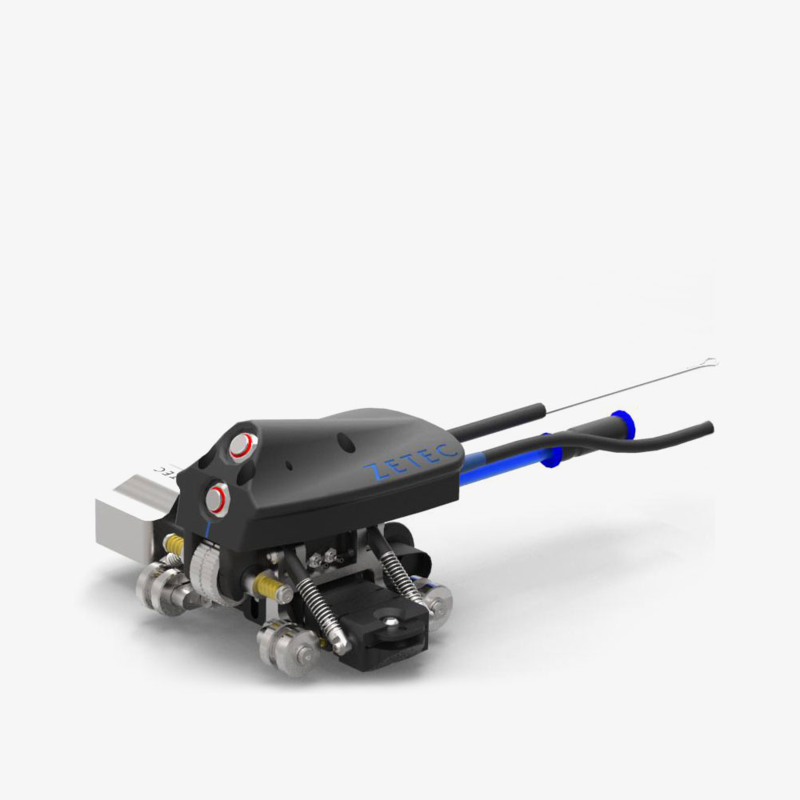

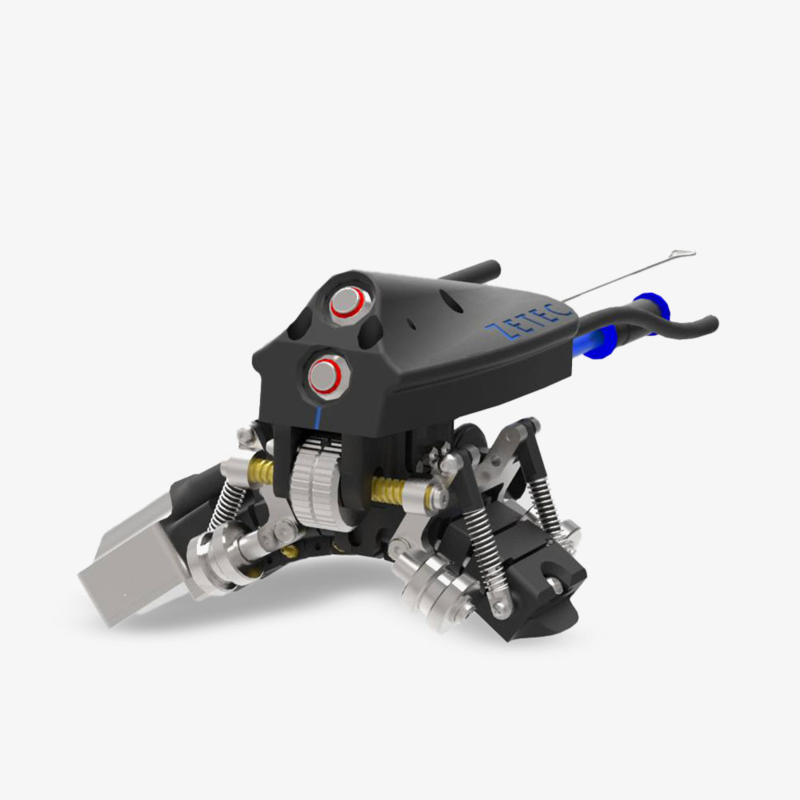

Ультразвуковий сканер ElboxFlex для контролю гина труб
- Особливості
- Характеристики
- Завантаження
Сканер ElbowFlex – ідеальний інструмент для швидкої ручної ультразвукової перевірки згинів труб. Він ідеально підходить для виявлення та вимірювання різних типів дефектів, включаючи точкову корозію, розшарування середньої стінки, а також може вимірювати залишкову товщину стінки.
Отримати комерційну пропозицію
Особливості
- Простота використання та розгортання
- Один гнучкий датчик ФАР для всього діапазону труб: один зонд може адаптуватися до розміру відсканованого зразка і залишатися концентричним протягом всього контролю
- Візуалізація C-Scan для простого та швидкого аналізу: закодовані дані можна легко інтерпретувати за допомогою програмного забезпечення UltraVision Touch
- Магнітні колеса допомагають оператору утримувати сканер на місці, слідуючи лініям сканування, для швидкого та повного охоплення
- Акваленова мембрана використовується для з'єднання замість традиційної водяної камери, зменшуючи потребу у воді лише до тонкої плівки води на поверхні зразка
- Сканер також може працювати зі стандартним сполучним гелем, або сумішшю води та гелю в якості сполучної речовини
- У поєднанні з будь-яким інструментом сімейства TOPAZ дані можуть бути збережені з високою роздільною здатністю
Універсальний сканер ElbowFlex може сканувати як прямі, так і відвідні частини труби. Він сконструйований таким чином, що один гнучкий датчик з фазованою решіткою може перевіряти труби та згини від 4 дюймів до плоских.
Сканер ElbowFlex – ідеальний інструмент для швидкої ручної ультразвукової перевірки згинів труб. Він ідеально підходить для виявлення та вимірювання різних типів дефектів, включаючи точкову корозію, розшарування середньої стінки, а також може вимірювати залишкову товщину стінки.
Отримати комерційну пропозицію
Розміри (В x Д x Ш): максимум 78 x 137 x 102 мм (3,1 x 5,4 x 4,0 дюйма).
Маса: 600 г (1,3 фунта).
Кривизна контрольної поверхні: 4 дюйми (4,5 дюйми) до плоского.
Тип зонда: гнучкий.
Елементи зонда: 64.
Зонд: 7 МГц.
Крок зонда: 1 мм.
Висота зонда: 7 мм.
Роз'єм зонда: ZPAC, або IPEX.
Тип кодувальника: квадратура.
Роздільна здатність кодувальника: 14,17.
Довжина кабелю енкодера: 5 м (16,5 ').
Поверхня огляду: будь-яка сталева поверхня.
Робоча температура: від 0 °C (32 °F) до 45 °C (110 °F).
Максимальна температура контрольованої поверхні: 40 °С (104 °F).
Рейтинг IP: IP 66.
Сканер ElbowFlex – ідеальний інструмент для швидкої ручної ультразвукової перевірки згинів труб. Він ідеально підходить для виявлення та вимірювання різних типів дефектів, включаючи точкову корозію, розшарування середньої стінки, а також може вимірювати залишкову товщину стінки.
