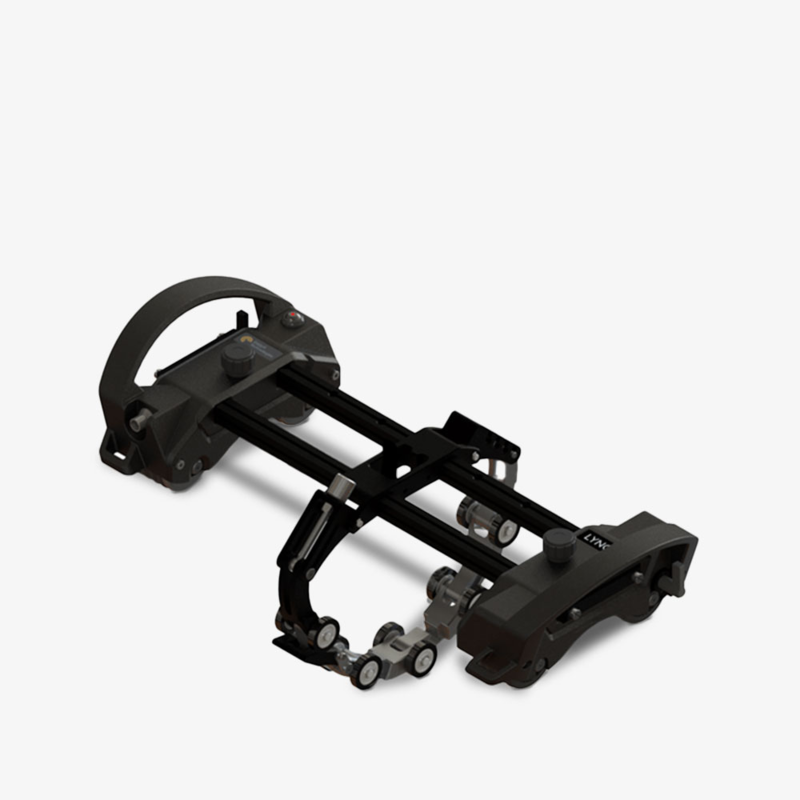

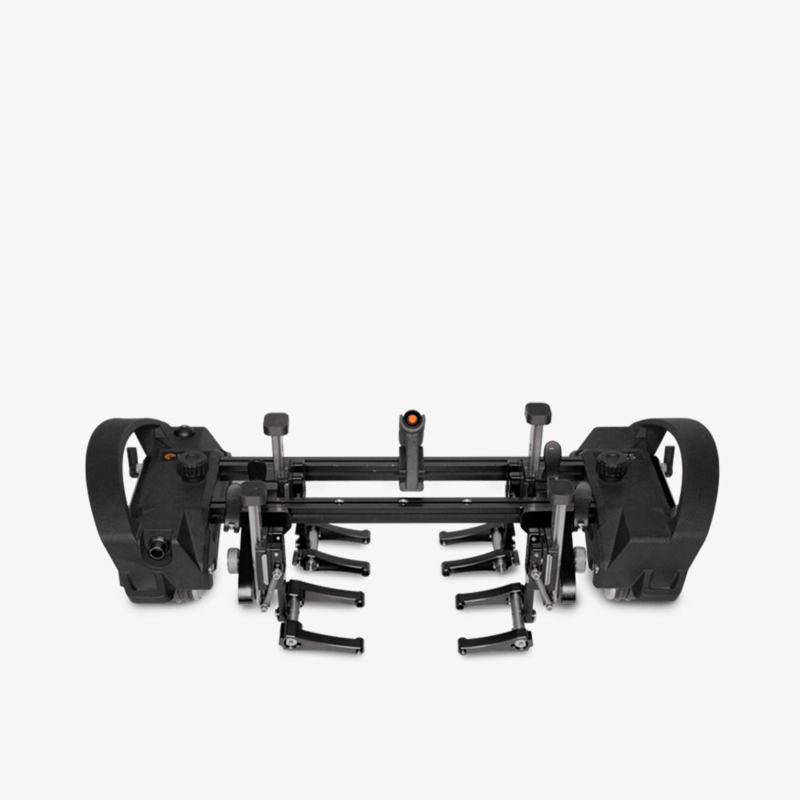

Модульний ультразвуковий сканер Lynks для контролю зварних з'єднань
- Особливості
- Характеристики
Сканер для контролю зварних швів і складання карт корозії LYNCS – це передовий модульний сканер для ультразвукового контролю, розроблений експертами для забезпечення TFM, картування корозії фазованою решіткою та оцінки цілісності зварного шва. Це перша дійсно універсальна система, яка дозволяє користувачам перемикатися між контролем зварних швів та розширеним картуванням корозії менш ніж за 1 хвилину.
Отримати комерційну пропозицію
Особливості
- Огляд по колу, діаметром від 100 мм (4 дюйми)
- Поздовжній огляд об'єктів, діаметром від 50 мм (2 дюйми)
- Швидке та просте налаштування
- Легко перемикається із корозійного картування на контроль зварних швів
- Низький профіль для щільно розташованих трубних стояків 110 мм (4,3 дюйма)
- Магнітне колесо для "прилипання" до контрольної поверхні
- Iнтеграція з Gekko і Mantis
- Легке застосування гальм для зупинки прослизання
- Вбудовані засоби керування сканером для паузи та індексації
- Масштабоване рішення для різних сфер застосування
- Легка вага ідеально підходить для канатного доступу та обмежених просторів
Конфігурація LYNCS WI для контролю зварних швів вміщує до 6 зондів PA та/або TOFD та має двобалкову конструкцію для підвищення стійкості та точності розміщення зондів. Це безінструментальний сканер зі змінною конструкцією, що робить його ідеальним для всіх конфігурацій контролю зварних швів. Система корозійного картування LYNCS CM ідеально підходить для контролю посудин та трубопроводів. Він має надзвичайно низький профіль та легку конструкцію, що робить його варіантом, що найбільше підходить для використання в умовах канатного доступу та сильно перевантажених трубопроводів.
Сканер для контролю зварних швів і складання карт корозії LYNCS – це передовий модульний сканер для ультразвукового контролю, розроблений експертами для забезпечення TFM, картування корозії фазованою решіткою та оцінки цілісності зварного шва. Це перша дійсно універсальна система, яка дозволяє користувачам перемикатися між контролем зварних швів та розширеним картуванням корозії менш ніж за 1 хвилину.
Отримати комерційну пропозицію
LYNCSTM WI – конфігурація контролю зварювання
Застосування
- Виготовлення та зварювання в процесі експлуатації окружних швів на плоских пластинах, завтовшки від 100 мм (4 дюйми)
- Зварні шви окружностей посудин, що працюють під тиском
- Зварні шви між трубами та колінами/фасонними частинами
- Контроль фланцевих з'єднань
- Зварювальні шви резервуарів для зберігання/силосів
- Виявлення, визначення розмірів та моніторинг тріщин
- Виявлення корозії/ерозії та визначення розмірів
Специфікація зварних швів LYNCS
|
Розміри (Ш х Г х В)
|
Коротка планка
|
255 × 198 × 109 мм (10 × 7,8 × 4,3 дюйма)
|
|
Стандартна планка
|
487 × 198 × 109 мм (19,2 × 7,8 × 4,3 дюйма)
|
|
Середня планка
|
575 × 198 × 109 мм (22,6 × 7,8 × 4,3 дюйма)
|
|
Варіанти ширини планки
|
Коротка планка
|
180 мм (7 дюймів)
|
|
Стандартна планка
|
412 мм (16,2 дюйма)
|
|
Середня планка
|
500 мм (19,7 дюйма)
|
|
Діапазон сканування по колу
|
Зовнішній
|
100 мм (4 дюйми) до пласкої пластини
|
|
Внутрішній
|
864 мм (34 дюйми) до пласкої плити
|
|
Максимальна ширина інструментальних стояків
|
65 мм (2,5 дюйми)
|
|
Максимальна кількість інструментальних стійок
|
6
|
|
Сумісність інструментальних стійок
|
5 мм клин із зовнішнім штифтом
|
|
3 мм, 5 мм та 8 мм внутрішній клин
|
|
Вага сканера
|
2 x інструментальні стійки
|
3 кг (6,6 фунта)
|
|
4 x інструментальні стійки
|
3,5 кг (7,7 фунтів)
|
|
6 x інструментальні стійки
|
4 кг (8,8 фунта)
|
LYNCS CM – конфігурація картування корозії
Застосування
- Кругове сканування від 100 мм (4 дюйми) до пласкої пластини
- Оболонка резервуару
- Корпус резервуарів для зберігання, сферичних та силосних цистерн
- Корпус морського судна
- Порожнини резервуарів та палуби суден
- Інші критичні активи
|
Специфікації корозійного картування Lyncs
|
|
Розміри (Ш х Г х В)
|
742 × 198 × 109 мм (29,2 × 7,8 × 4,3 дюйма)
|
|
Стандартна ширина планки
|
180 мм (7 дюймів), 412 мм (16,2)
дюйма), 667 мм (26,2 дюйма)
|
|
Максимальна ширина сканування
|
510 мм (20 дюймів)
|
|
Вага сканера без бака для води
|
2,7 кг (6 фунтів)
|
|
Вага сканера з баком для води
|
3,5 кг (7,7 фунтів)
|
|
Кругове сканування
|
100 мм (4 дюйми) до пласкої пластини
|
|
Характеристики водяного короба
|
|
Зовнішні розміри (Ш х Г х В) кріплення водяного бака
|
100 × 80 × 47 мм (3,9 × 3,1 × 1,8 дюйма)
|
|
Внутрішні розміри (Ш х Г х В) кріплення водяного бака
|
82 × 42 × 47 мм (3,2 × 1,6 × 1,8 дюйма)
|
|
Зовнішні розміри (Ш х Г х В) водяного бака
|
81 × 41 × 57 мм (3,2 × 1,6 × 2,2 дюйма)
|
|
Внутрішні розміри (Ш х Г х В) водяного бака
|
78 × 24 × 25 мм (3 × 0,9 × 1 дюйм)
|
|
Загальні характеристики довкілля
|
|
Мінімальна/максимальна температура поверхні
|
- 30 °C (- 22 °F) / + 80 °C (176 °F)
|
|
Мінімальна/максимальна температура навколишнього середовища
|
- 20 °C (- 4 °F) / + 50 °C (122 °F)
|
|
Мінімальна/максимальна температура зберігання
|
- 10 °C (14 °F) / + 40 °C (104 °F)
|
Конфігурація LYNCSTM AXIAL
|
Специфікації корозійного картування Lyncs
|
|
Розміри (Ш х Г х В)
|
436 х 288 х 132 мм (17.1х11.3х5.2 in)
|
|
Діапазон зовнішнього поздовжнього діаметра
|
50 мм (2 in) - flat
|
|
Діапазон внутрішнього поздовжнього діаметра
|
355 мм (14 in) - flat
|
|
Сумісність конфігурації
|
LYNCS-WI
|
|
Вага без інструментальних стояків
|
3.4 kg (7.5 lb)
|
|
Вага з 2-інструментальними стійками
|
3.9 kg (8.5 lb)
|
|
Вага з 4-інструментальними стійками
|
4.6 kg (10 lb)
|
Конфігурація LYNCS CHAIN
|
Специфікації корозійного картування Lyncs
|
|
Діапазон діаметрів
|
100 – 812 мм (4 – 32 дюйми)
|
|
Сумісні конфігурації
|
LYNCS-WI, LYNCS-CM
|
|
Мінімальна ширина
1 x електронний трактор
1 x блок складання ланцюга
1 x тонкий навісний стабілізатор
|
140 мм (5,5 дюйми)
|
|
Вага ланцюга 12 дюймів
|
1,4 кг (3 фунти)
|
|
Вага ланцюга 32 дюйми
|
2,75 кг (6 фунтів)
|
Пакет LYNCS
|
LYNCS Повний
|
LYNCS WI (Контроль зварних швів)
|
LYNCS СМ (Корозійне картування)
|
|
Рама сканера з направлюючими 412 мм (16 дюймів)
|
Рама сканера з направлюючими 412 мм (16 дюймів)
|
Рама сканера з направлюючими 412 мм (16 дюймів)
|
|
2 x тягові агрегати
|
2 x тягові агрегати
|
2 x тягові агрегати
|
|
4 стійки для інструментів із вбудованим клиновим кріпленням
|
4 стійки для інструментів із вбудованим клиновим кріпленням
|
667 мм (26,2 дюйма) метричні направлюючі з просвердленими отворами, діаметром 50 мм для збільшення кроку
|
|
Подовжені направлюючі 500 мм (20 дюймів)
180 мм (7 дюймів) короткі направлюючі
|
500 мм (20 дюймів) подовжені рейки
180 мм (7 дюймів) короткі направлюючі
|
676 mm (26.6 in) imperial rails with 2 in drilled holes
for increment step
|
|
Аксесуари:
· Комплект для поливу
· Центральна рукоятка, що знімається
· Комплект запасних пружин
· Запасні 3 мм клинові штифти
· 8 x направлюючих для кабеля/шланга
· 25 запасних ущільнень
|
Аксесуари:
· Комплект для поливу
· Центральна рукоятка, що знімається
· Комплект запасних пружин
· Запасні 3 мм клинові штифти
· 8 x направлюючих для кабеля/шланга
|
Аксесуари:
· 8 x направлюючих для кабеля/шланга
· 25 змінних ущільнень
· Короткі направлюючі 180 мм (7 дюймів)
|
|
667 мм (26,2 дюйма) метричні напрямлюючі з просвердленими отворами, діаметром 50 мм для збільшення кроку
|
Транзитний футляр
|
Кріплення водяного короба та водяний короб
|
|
676 мм (26,6 дюйма) імперські напрямлюючі з дводюймовими отворами для збільшення кроку
|
|
Транзитний кейс та кейс для переносних майданчиків
|
|
Кріплення водяного бака та водяний бак
|
|
|
|
Транзитний кейс та кейс для переносних майданчиків
|
|
|
Важливо: оптоволоконний кабель поставляється довжиною 5 м (16 футів), або 15 м (48 футів).
