Особливості
- Вбудовані кнопки для призупинення/відновлення сканування та зшивання наборів даних
- Можливість керування однією рукою та рукоятка для сканування
- Клапани випуску повітря, що забезпечують надійне ущільнення та стабільний сигнал
- Двосторонні швидкорознімні фіксатори щупів
- Приєднання до автоматичного сканера RMS щодо великих перевірок
- Вбудоване гальмо легкого натискання для розміщення та налаштування
Переваги
- Огляд активів, діаметром від 4 дюймів (100 мм)
- Швидке та просте налаштування датчика PAUT
- Роздільна здатність 1 x 1 мм
- Надійне ущільнення у будь-якій орієнтації
- Управління однією рукою
- Поліпшення спритності та точності огляду
Завдяки вбудованим елементам керування збором даних, таким як пауза/відновлення, сканування з індексом/прошивкою та скидання енкодера, оператори можуть швидко завершити сканування, не торкаючись інструменту збору даних.
Двосторонні швидкознімні фіксатори датчика забезпечують рівномірний тиск по всьому датчику, гарантуючи, що сигнал залишається перпендикулярним до поверхні сканування. Випускні клапани в портативній водяній камері забезпечують постійний тиск, який створює ущільнення у всіх положеннях кола навколо труби або ємності.
Розроблений для безперебійної роботи з передовими системами фазованих решіток M2M Gekko та Mantis. M2M – перший бренд, що постачає портативні дефектоскопи з фазованою решіткою, здатні керувати матричними решітками та виконувати TFM у режимі реального часу.
Наявність такої унікальної можливості у ручного сканера з фазованою решіткою дозволяє операторам швидко визначати тип та морфологію дефекту, а також переміщатися по обмежених та складних поверхнях сканування.
Удосконалене картування корозії за допомогою фазованих решіток
Універсальне портативне рішення для ультразвукового контролю з фазованими решітками, що пропонує метод тотального фокусування (TFM) у режимі реального часу.
Корозійне картування за допомогою фазованих решіток
У конфігурації фазованої решітки використовується концепція водяної колони, яка усуває необхідність у клині, забезпечуючи переваги покращеної узгодженості сигналу, точності та обмеженої мертвої зони. Ця концепція забезпечує покращену відповідність поверхні та покращене сполучення.
TFM у режимі реального часу
TFM – це потужна техніка, яка фокусується в кожній точці заданої користувачем зони для точної характеристики дефектів та отримання зображень з високою роздільною здатністю. У режимі реального часу зі швидкістю до 30 кадрів за секунду можна отримувати чітке зображення та контури дефектів. TFM має роздільну здатність зображення 256 x 256 пікселів (фокусування 65K точок).
Неінтрузивна інспекція (NII)
Ця унікальна комбінація технологій забезпечує універсальність інспекції під час проведення неінтрузивного контролю посудин під тиском та пов'язаних із ними трубопроводів.
Для ретельної перевірки NII потрібне виконання численних передових методів ультразвукового контролю (UT). На додаток до корозійного картування оболонки, рекомендована промисловістю практика полягає у проведенні дифракції часу польоту (ToFD) на зварних швах, ручної фазованої решітки для фланцевих та соплових зварних швів.

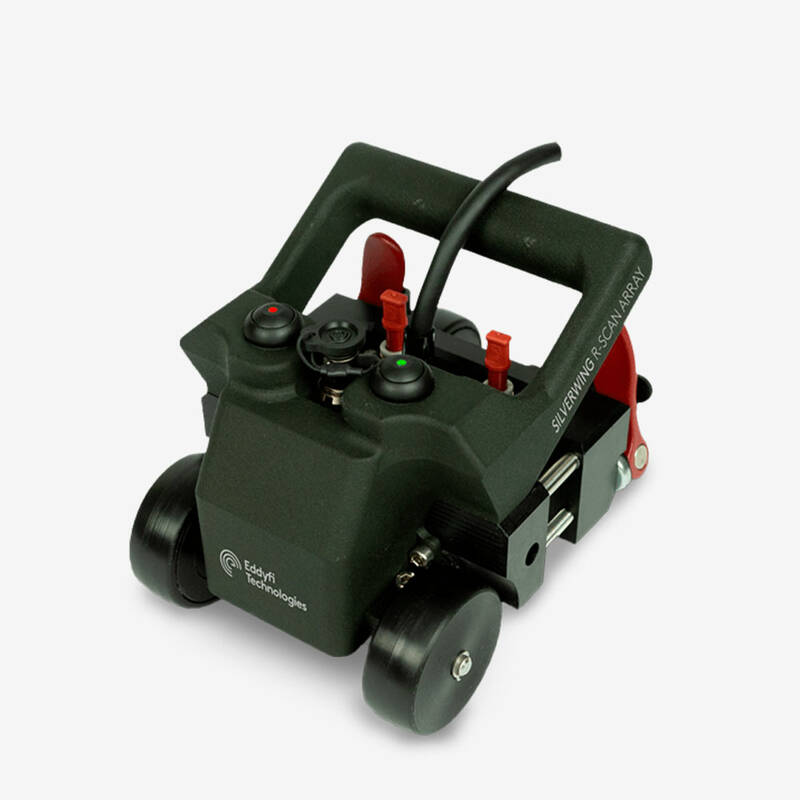

Система R-Scan Array є ідеальною додатковою системою під час роботи з обмеженими поверхнями контролю та складною геометрією.
Автоматизоване сканування RMS PA
Надійна, перевірена на практиці роботизована скануюча головка RMS була успішно застосована на різних об'єктах, таких як резервуари для зберігання, посудини під тиском, трубопроводи та інші критично важливі конструкції в суворих умовах, включаючи нафтогазову, морську та гірничодобувну промисловість.
RMS-600 ідеально підходить для сканування великих площ поверхні, таких як корпус резервуарів, посудини під тиском та інші конструкції.
RMS-450 призначений для роботи по окружності на вигнутих поверхнях, таких як трубопроводи або посудини під тиском від 152 мм (6 дюймів) до пласкої пластини.
RMS-300 – сканер загального призначення для інспекції ділянок з обмеженим доступом, днищ посудин та інших застосувань, де потрібна менша ширина сканування.
