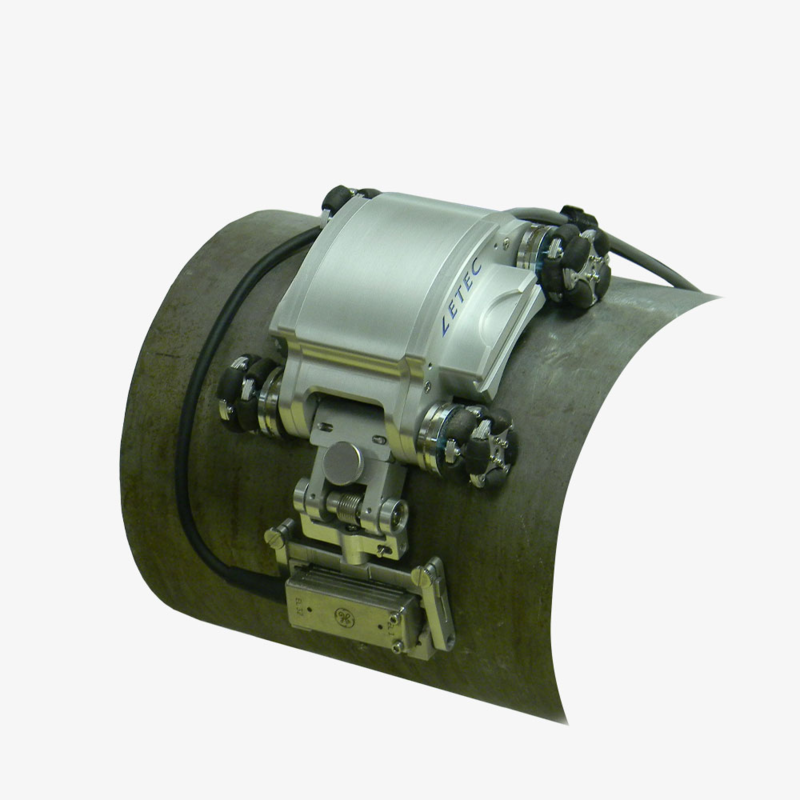

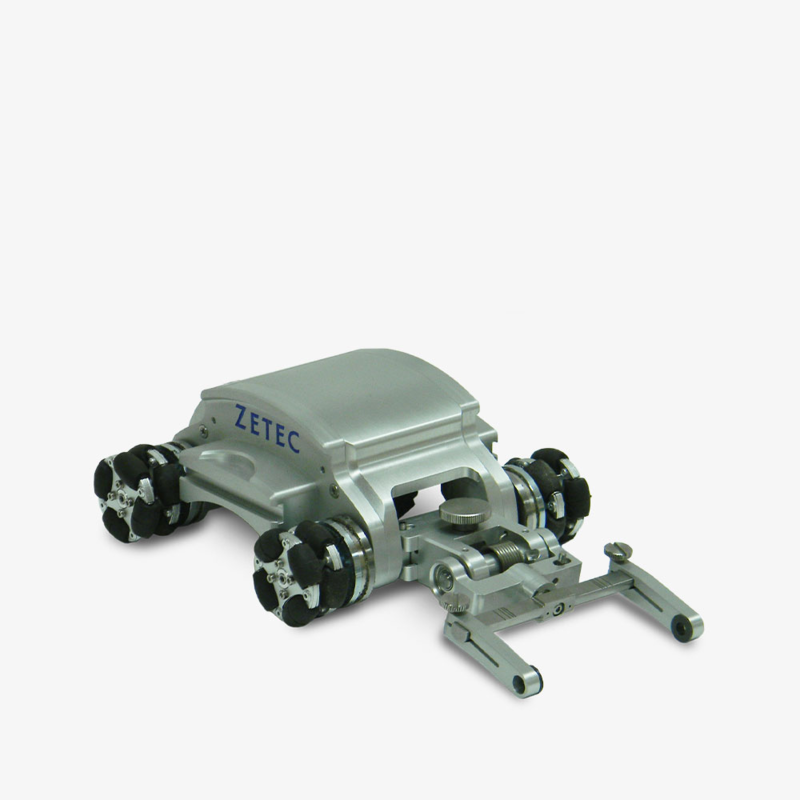

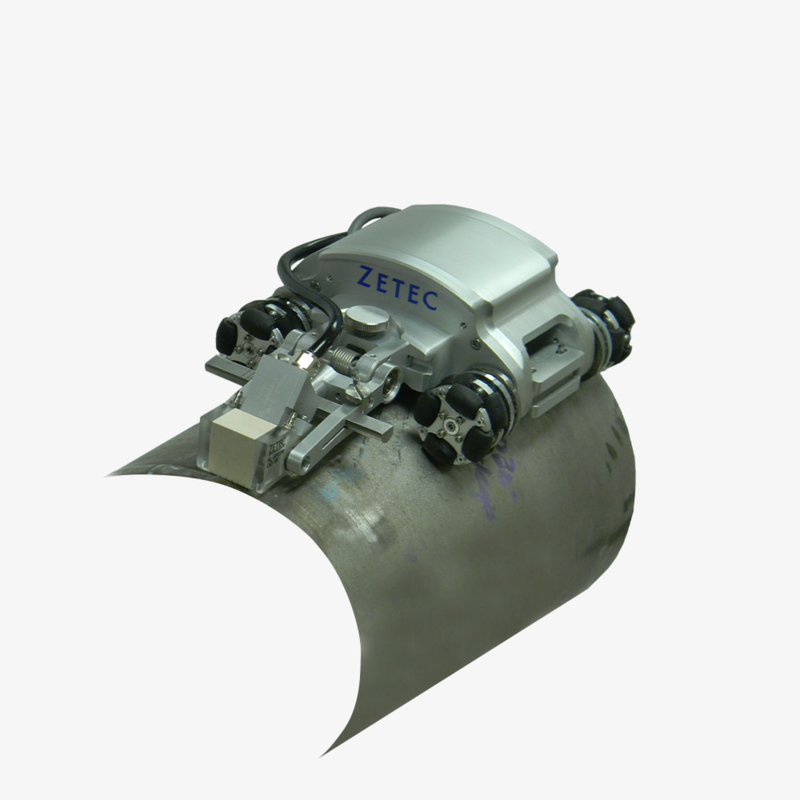

Ручний 2D сканер NDT Sweeper для швидкого ультразвукового та вихрострумового контролю
- Особливості
- Характеристики
- Завантаження
Ручний двовимірний ультразвуковий сканер із кодуванням NDT Sweeper — універсальний ручний 2D-сканер із кодуванням, який є ідеальним інструментом для швидкого ультразвукового контролю (UT).
NDT Sweeper може практично замінити кілька спеціалізованих сканерів завдяки своїй здатності сканувати як пласкі, так і криволінійні поверхні. Він ідеально підходить для цілого ряду застосувань, включаючи контроль поздовжніх швів та картування корозії.
Отримати комерційну пропозицію
Особливості
- Ідеально підходить для контролю поздовжніх швів на плоских зразках або трубах, а також для картування корозії
- Простота розгортання та можливість кодування у растровому скануванні на великі відстані, картографування великих складових частин C-Scan
- Швидке та ефективне рішення для оцінки пошкоджених або щойно відремонтованих поверхонь із вуглепластику
- Точність 2D-сканування
- Колеса з вбудованими магнітами, що не дряпають
- Безпечний для композиту, простий у використанні для сталі
- Гальмо, яке фіксує розташування сканера в потрібному положенні
- Може підтримувати до двох датчиків з фазованою решіткою (PA) одночасно
Завдяки своєму компактному, легкому та ергономічному дизайну NDT Sweeper може легко сканувати у багатьох важкодоступних місцях, усуваючи необхідність розгортання автоматичного сканера у таких ситуаціях. На відміну від колісних датчиків обидві осі кодуються, тому при скануванні немає необхідності малювати індексну лінію на зразку.
Ручний двовимірний ультразвуковий сканер із кодуванням NDT Sweeper — універсальний ручний 2D-сканер із кодуванням, який є ідеальним інструментом для швидкого ультразвукового контролю (UT).
NDT Sweeper може практично замінити кілька спеціалізованих сканерів завдяки своїй здатності сканувати як пласкі, так і криволінійні поверхні. Він ідеально підходить для цілого ряду застосувань, включаючи контроль поздовжніх швів та картування корозії.
Отримати комерційну пропозицію
|
Діапазон труб по окружності
|
4'' NPS (4,5'') до плаского
|
|
Діапазон труб поздовжній
|
4'' NPS (4,5'') до плаского
|
|
Радіальний зазор
|
48 мм (1,9 дюйми) на 4-дюймовій трубі NPS;
70 мм (2,8 дюйма) на пласкій поверхні
|
|
Утримуюча здатність зонда
|
2 датчики з фазованою решіткою з опцією
|
|
Мінімальна ширина призми тримача датчика PA
|
15,6 мм (0,61 дюйма)
|
|
Тримач зонда PA
Максимальна ширина клину
|
75,6 мм (2,98 дюйма)
|
|
Довжина кабеля
|
3 м (10 футів)
|
|
Довжина сканера
|
144 мм (5,67 дюйми) без зонда
|
|
Вага сканера
|
1,2 кг (2,7 фунта)
|
|
Робоча температура
|
від - 20 °C (- 4 °F) до 50 °C (122 °F)
|
|
Екологічна герметизація
|
Занурювальний
|
