Особливості

Корозійне картування за допомогою фазованої решітки

Автоматизоване картування корозії стало невід'ємною частиною інспекційних кампаній неруйнівного контролю. Щоб оптимізувати продуктивність, системи корозійного картування були налаштовані на крок 3 – 5 мм.

Включення технології фазованих решіток до автоматизованої системи корозійного картування може допомогти підвищити продуктивність, не жертвуючи роздільною здатністю та ймовірністю виявлення (PoD).

Зонди з фазованою решіткою мають широку електронну площу. При роздільній здатності 1 мм по ширині променя необхідне охоплення сканування досягається при значному скороченні часу. Можливість отримання високої роздільної здатності та збільшення швидкості сканування підвищують ймовірність виявлення, покращують візуалізацію та характеристики дефектів. У конфігурації фазованої решітки використовується спеціально розроблений водяний ящик, який створює контрольований і стабільний водяний стовп, що усуває необхідність у клині, а це забезпечує покращену узгодженість сигналу, точність та обмежену мертву зону. Ця концепція забезпечує покращене прилягання до поверхні та покращене зчеплення.

 Неінтрузивна інспекція (NII)

Ця унікальна комбінація технологій забезпечує універсальність інспекції під час проведення неінтрузивних перевірок посудин під тиском та пов'язаних із ними трубопроводів. Для ретельної перевірки NII потрібно виконання численних передових методів ультразвукового контролю (UT). На додаток до корозійного картування оболонки, рекомендована промисловістю практика полягає у проведенні дифракції часу польоту (ToFD) на зварних швах, а також ручної фазованої решітки для фланцевих та соплових зварних швів. За допомогою системи фазованої решітки RMS оператори тепер можуть виконувати повну інспекцію NII шляхом простої заміни датчика.

 Області застосування

• Посудини під тиском
• Трубопроводи
• Горизонтальні резервуари
• Корпуси та дахи резервуарів
• Сфери
• Корпуси суден
• Морські судна
• Інші ключові об'єкти чорної металургії

 Фазована решітка високої роздільної здатності

Детектори дефектів

 Єдиний портативний прилад для ультразвукового контролю з фазованою решіткою (PAUT), що пропонує інтуїтивно зрозумілі функції фазованої решітки (PA) і метод тотального фокусування (TFM) в реальному часі.

 Рішення від Eddyfi Technologies

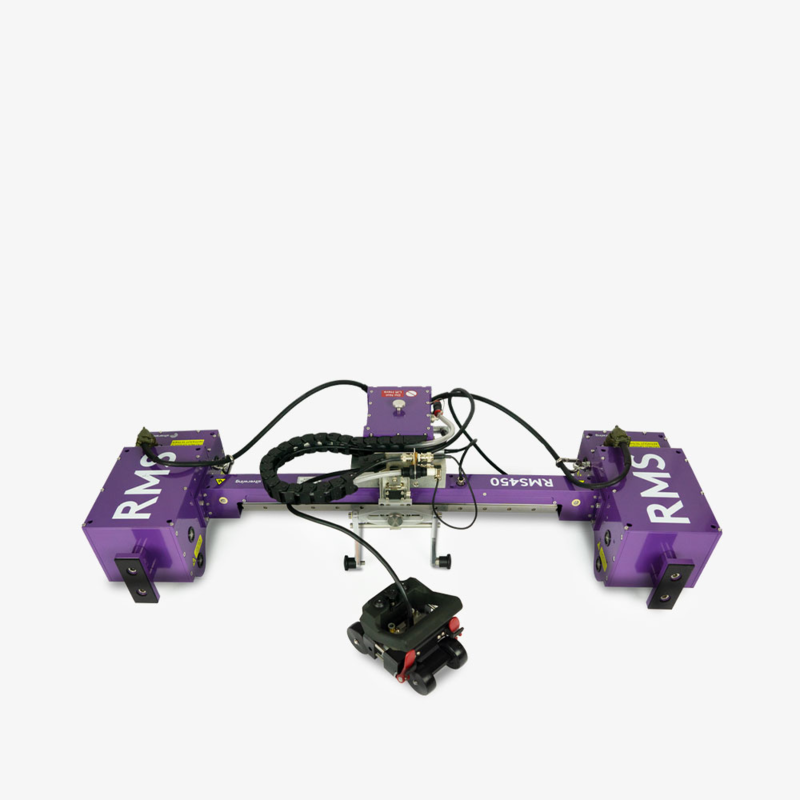

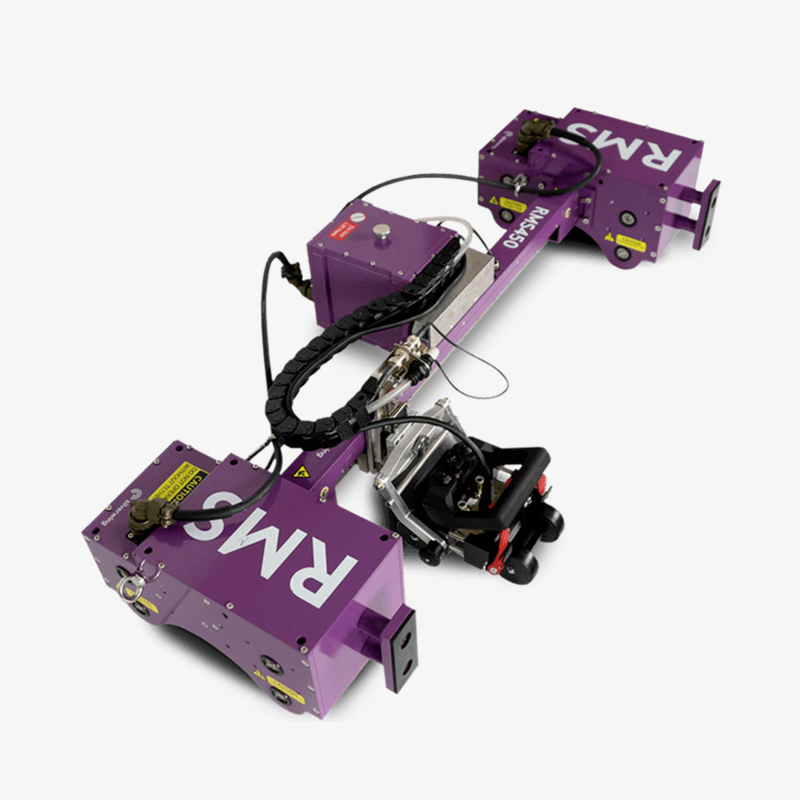

Eddyfi Technologies об'єднала два лідируючі на ринку рішення, RMS компанії Silverwing і прилади з фазованою решіткою компанії M2M, щоб створити високошвидкісну систему інспекції з фазованою решіткою з віддаленим доступом.

Надійна, перевірена на практиці роботизована скануюча головка RMS була успішно застосована на різних об'єктах, таких як посудини під тиском, трубопроводи, резервуари для зберігання та інші критично важливі конструкції в суворих умовах, включаючи нафтогазову галузь, морську, сухі доки та гірничодобувну промисловість.

Передові системи фазованої решітки M2M Gekko і Mantis мають репутацію самих передових приладів з фазованою решіткою на ринку. M2M – перший бренд, що постачає портативні дефектоскопи з фазованою решіткою, здатні керувати матричними решітками та виконувати TFM у режимі реального часу.

 Інтегроване програмне забезпечення

Інтерфейс користувача розроблений для полегшення робочого процесу. Програмне забезпечення для управління RMS вбудоване в прилади M2M і функціонує без проблем разом із програмним забезпеченням для збирання та аналізу даних фазованої решітки.

 Метод тотального фокусування у реальному часі (TFM)

Як додаткове рішення для кампаній NII до схем обстеження може бути включена візуалізація TFM в реальному часі. Висока роздільна здатність та розширені можливості фокусування допоможуть детально охарактеризувати дефекти для наступних механізмів пошкодження.

 Переваги

• В 10 раз швидше, ніж звичайне картування корозії
• Візуалізація з високою роздільною здатністю при стандартній роздільній здатності 1 × 1 мм
• Знімний ручний сканер R-Scan Array
• Підвищена ймовірність виявлення (PoD)
• Підвищена точність із покращеною характеристикою дефектів
• Високотемпературна воднева реакція (HTHA)
• Корозія поверхні фланця
• Тріщини втоми
• Мікробіологічно-індукована корозія (MIC)
• Водневий міхур (HB)
• Загальна корозія та ерозія
• Ламінування
• Порушення внутрішнього покриття чи відшарування

 Знімний сканер масивів R-Scan

В RMS вбудований ручний сканер для обстеження невеликих ділянок і об'єктів, розміром від 4 дюймів (100 мм) до плоских пластин.

Масив R-Scan можна придбати як незалежний сканер. Просто підключіть сканер до M2M Gekko або Mantis – і Ви отримаєте напівавтоматизовану систему корозійного картування з фазованою решіткою та можливістю збору даних на борту.

Ідеально підходить для компонентів складної геометрії та зон з обмеженим доступом. R-Scan Array забезпечує спритність рук під час огляду та повну портативність при роботі від акумулятора.
