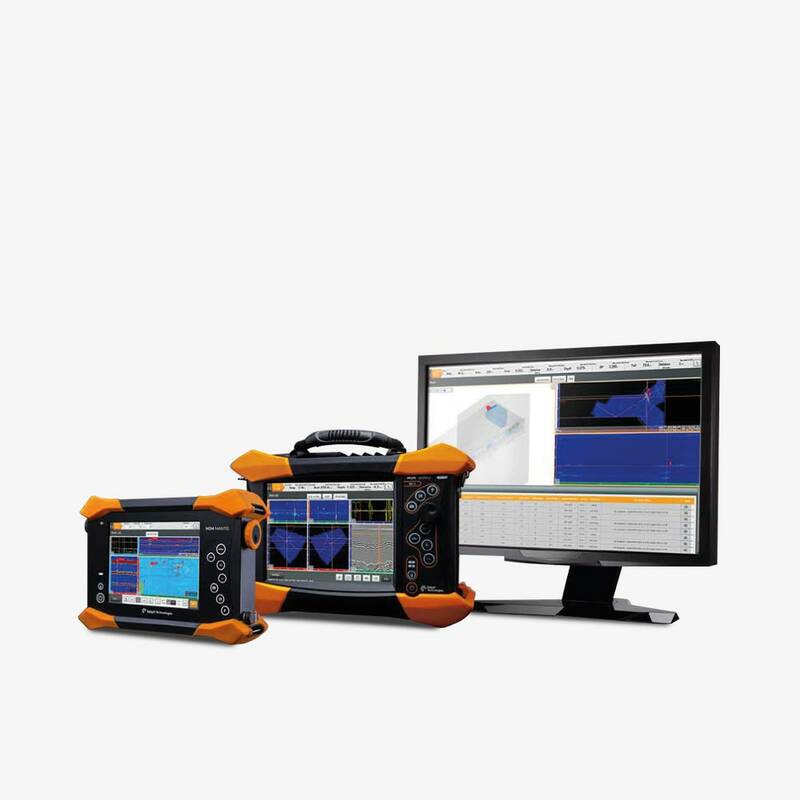

Програмне забезпечення PAUT для M2M Gekko®, Mantis™ та ПК

  • Особливості
  • Характеристики
  • Завантаження

Удосконалена фазована антена для контролю всіх рівнів. Capture™ забезпечує швидкий спосіб підвищення рівня знань і орієнтується на прискорення аналізу за дотримання вимог інспекції.

Отримати комерційну пропозицію

Особливості

Єдине програмне забезпечення UT від налаштування до складання звітів:

  • Майстри, орієнтовані працювати з додатками
  • У комплекті йдуть усі необхідні бібліотеки датчиків, клинів та сканерів
  • Створення зондів користувача, включаючи зонди DLA/DMA
  • Калькулятор обчислення фокального закону на основі CIVA
  • Повний план сканування для виконання процедури
  • Аналіз та звіт про перевірку, що налаштовується

 Унікальні майстри калібрування в 3 кліки:

  • Калібрування швидкості деталі та клину
  • Балансування амплітуди та перевірка непрацюючих елементів
  • Затримка клину + калібрування кута, включаючи клини AOD/COD
  • Балансування пучка для калібрування чутливості ПАУТ(ACG)
  • Інноваційне калібрування TCG, включаючи TFM

 Аналіз став простішим:

  • Повний набір видів та користувальницька редакція макету
  • Точне відображення геометрії для кращої оцінки
  • Автоматичне виявлення та визначення розмірів для корозії та зварного шва
  • Таблиця індикації та показання, що налаштовується
  • Зшивання даних для складання карт корозії
  • Налаштування та експорт звітів про перевірки (PDF та Excel)

 Інновації в полі

 Завдяки десятилітньому досвіду роботи з TFM, Capture поєднує складні запити клієнтів на місцях з проривними інноваціями.

TFM для польових робіт – наша ДНК:

  • Багатозондові, багатогрупові та багаторежимні конфігурації
  • Режими передачі та запису FMC, Sparse, PWI
  • Робота з лінійними, матричними, DLA та DMA датчиками
  • Інструменти перевірки сітки, що відповідає стандарту ASTM-V/ISO 23865
  • Стандартний контроль зварного шва 1 дюйм з обох сторін до 130 мм/сек (5 дюймів/сек)

 Прикладні рішення:

  • Capture Nozzle Inspection із триосьовим сканером
  • Кутові зварні шви (Т, Y) з багаторазовим відображенням променів
  • Вбудовані елементи керування сканером (RMS PA, Lyncs)
  • 2-D картографування пензлем з триосьовим важелем, що обертається
  • Унікальне рішення Adaptive TFM (ATFM) для хвилястих поверхонь

 Підключення Capture:

  • Менеджер версій та віддалене оновлення з хмари
  • Обмін файлами та дистанційне керування через Інтернет/бездротовий зв'язок
  • ПК Capture для кількох пристроїв
  • Сумісність із програмним забезпеченням для аналізу (CIVA Analysis, Ultis, NTPlot)

Удосконалена фазована антена для контролю всіх рівнів. Capture™ забезпечує швидкий спосіб підвищення рівня знань і орієнтується на прискорення аналізу за дотримання вимог інспекції.

Отримати комерційну пропозицію

Модулі:

Набір для CAPTURE

Go Gekko

Go Mantis

Viev PC

CPN PC

PRO PC

Методи UT, PAUT, TOFD



Техніка ТФМ



Лист, труба з наплавкою та ЗТВ



Імпорт DXF (CIVA, ES BeamTool)



Удосконалена геометрія (сопло, кутовий зварний шов)



План сканування з багаторазовим пропуском променя та відображенням сигналу



Секторне, лінійне та складове сканування



Фокусний імпорт LAW (CIVA)



Багатогрупові налаштування (до 8)



Збір даних до 3 закодованих осей







FMC/розріджений TFM з лінійним, матричним, DLA, прямим доступом до пам'яті



PWI/TFM із датчиками Linear, Matrix, DLA, DMA





Макс. апертура TFM (канали)

128

64



128

128

Багатогруповий, багаторежимний, багатозондовий (до 4)



Максимальна кількість пікселів у групі

250 к

98 к



250 к

250 к

Відображення конверта







Перевірка сітки (вірність амплітуди)







Калібрування ВРЧ







Запис FMC







Збір даних до 3 закодованих осей







Аналіз даних та звітність

Положення курсору

Масштаб та повноекранний режим

A-, B-, C-, D-, E-, S-, T-скан, еходинамічні проекції

Амплітудний динамічний діапазон – 16 біт

Вид зверху, вид збоку, 3D-вид



Видання з макетом, що настроюється



Редагований банер показань та таблиця індикації



Автономне видання воріт та товщини



Інструменти TOFD (Wedge Delay, PCS, синхронізація LW та видалення)



Налаштований звіт про інспекцію (експорт PDF/Excel)



Автовизначення індикації – Амплітуда (-X дБ)





Індикація автоматичного визначення розміру – Товщина (-X мм)





Зшивання C-Scan та об'єднання даних





Тривимірне багатогрупове відображення та рендеринг даних





Розширена таблиця індикації та об'єднання індикації





Удосконалена фазована антена для контролю всіх рівнів. Capture™ забезпечує швидкий спосіб підвищення рівня знань і орієнтується на прискорення аналізу за дотримання вимог інспекції.

Отримати комерційну пропозицію
