Програмне забезпечення Zetec UltraVision 3 Classic
  • Особливості

Програмне забезпечення Zetec UltraVision ® 3 Classic керує отриманням сигналів ультразвукового контролю (UT), відображає зображення цих сигналів у режимі реального часу та забезпечує онлайн-і офлайн-аналіз даних. UltraVision пропонує безліч додаткових функцій та інструментів, що підвищують ефективність і точність УЗ-контролю.

UltraVision керує всіма УЗ-системами Zetec із фазованою решіткою та звичайними УЗ-системами. У режимі аналізу даних він підтримує застарілі формати файлів (DAT, RDT, OPD та OUD) на додачу до нових форматів UVData та BeamData.

Отримати комерційну пропозицію

Особливості

Робоче 3D-середовище

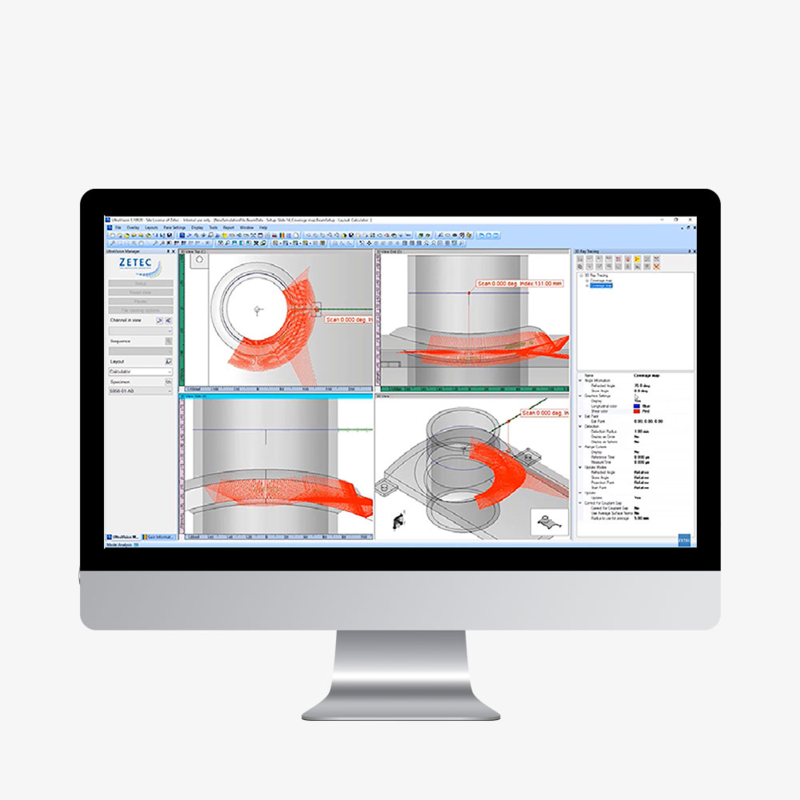

Інтегроване робоче 3D-середовище дозволяє створити реальну конфігурацію перевірки в UltraVision 3 Classic і виконувати трасування променів з відображенням покриття, щоб визначити можливості виявлення та охоплення перевірки.

Програмне забезпечення для ультразвукового контролю є інтуїтивно зрозумілим і дозволяє користувачам легко проєктувати й моделювати контроль. Параметри та результати перевірки надаються в докладному звіті.

UltraVision підтримує безліч передових технологій і методів ультразвукового контролю. Він забезпечує цінність, підтримку та важливі процеси перевірки, коли потрібні надійність, продуктивність і простота використання.

 Розробка техніки

Розробка методики контролю є початком кожного ультразвукового контролю. Базові методи перевірки можна розробити вручну або у сторонньому програмному забезпеченні, але це займає багато часу і вимагає перенесення. UltraVision надає розширений набір можливостей для складної та нестандартної геометрії:

  • Управління геометрією від базового до складного;
  • Користувацька обробка геометрії;
  • Інструмент створення сканера;
  • Накладки;
  • УФ-техніка.

UltraVision оснащений удосконаленим обчислювачем закону фокусування, стандартним для портфоліо Zetec UT. Він може працювати з датчиками, що містять до 256 елементів, і враховує вбудований датчик, клин та базу даних матеріалів.

Візуальний зворотний зв'язок надається для формування фокального закону. Розрахунок закону фокусування, що підтримує плоску та циліндричну геометрію, виконується легко, швидко й точно, що гарантує оптимальне розташування датчиків для контролю. Калькулятор закону фокусування підтримує всі передові методи ультразвукового контролю, у тому числі імпульсний ехо-сигнал із фазованою решіткою, тандемний TFM та PWI, а також звичайну дифракцію часу прольоту (TOFD). UltraVision підтримує гнучкі датчики, які можна адаптувати до нерівних поверхонь, що потребують перевірки. UltraVision може розрахувати закони фокусування відповідно до профілю поверхні.

UltraVision розробить зонд відповідно до вимог програми, оцінить теоретичні параметри, розрахує параметри променя та забезпечить тривимірне моделювання акустичного променя. Він також імітуватиме поведінку променя, якщо якийсь із каналів несправний. Крім того, розраховані параметри клину можна експортувати для полегшення виготовлення клину.

 Отримання даних

Коли справа доходить до налаштування, калібрування та збору даних, UltraVision впорається з усім цим.

 Особливості ПО: UltraVision може ефективно управляти правами користувачів (від окремих осіб до груп), забезпечуючи цілісність перевірки. Параметри UT, механічні налаштування та налаштування екрана можуть бути обмежені певними користувачами чи групами.

Калібрування: доступні різні інструменти для перевірки калібрування механічних параметрів і параметрів ультразвукового контролю. Крім того, автоматичне виявлення датчиків ідентифікує підключені датчики, зчитує параметри датчиків, серійний номер та відстежує будь-які зміни датчиків.

Збір даних: UltraVision збирає всі важливі дані, необхідні для точних та надійних перевірок. Ці дані зберігаються у файлі даних, розмір якого може досягати 20 ГБ, і можуть бути збережені або експортовані відповідно до вимог користувача.

Аналіз даних

Потужні функції аналізу даних UltraVision забезпечують перевагу контролю

Види та осі: надає низку розширених видів, які можуть бути нескоректованими, скоригованими за обсягом або тривимірними. Програмне забезпечення також може перетворювати між декартовою та полярною системами координат і може перетворювати лінійні дані на логарифмічні.

 Підтримка аналізу: доступний великий набір інструментів для допомоги в аналізі даних та зазначенні розмірів.

 Управління файлами: дані можуть бути збережені або експортовані відповідно до вимог користувача.

Інструменти обробки: UltraVision також має низку інструментів обробки, що пропонують різні формати відображення даних та коректувальну обробку. Початкові необроблені А-скани є достовірними.

 Параметри: усі УЗ та механічні параметри можна переглянути й відобразити в інформаційних полях. Індивідуальні інформаційні поля зберігаються через динамічні посилання на Excel, де можуть бути виконані певні розрахунки

Складання звітів

З UltraVision звітність дуже гнучка та потужна. Покази автоматично публікуються в таблиці показань, яку можна експортувати до Excel або повного звіту.

Покази відображаються безпосередньо на тривимірному зображенні зразка, який перевіряється. Додаткові настроювані поля можуть бути створені для надання додаткової інформації у звіті. Найкраще те, що для полегшення процесу створення звітів доступний широкий спектр визначених звітів.

 Переваги:

Параметри зразка

Від простого до складного керування геометрією: UltraVision містить великий банк попередньо заданих настроюваних зразків, включно за з'єднувальними трубами, хрестоподібними з'єднаннями, T- і L-подібними з'єднаннями.

 Обробка користувацької геометрії: UltraVision пропонує кілька способів створення геометрії зразка. Він має інструмент для ручного створення геометрії зразка та вбудований генератор геометрії зразка, який використовує профіль, відсканований з механічного вимірника профілю. Зразки користувача також можуть бути створені з файлів SAT. Нарешті, можна імпортувати файл із ESBeamTool.

 Накладення: до зразків, таких як V, модифіковані V, X, J, K, можна додати зварні шви, що настроюються. Профілі зварних швів можна імпортувати з ESBeamTool або DXF.

 Збір даних УЗ

Збір даних UT: може бути 8, 12 або 16 біт, а розмір файлу може бути до 20 ГБ.

Довжина А-скану: може бути до 256000 пікселів на А-скан, захоплюється кожен елементарний А-скан.

 Зшивання А-сканів: UltraVision може створювати та відображати об'єднані уявлення в режимі реального часу.

 Механічне налаштування: дозволяє одноточкове (автономне) сканування, однорядкове сканування, а також двоспрямовані, односпрямовані, гелікоїдальні та полярні послідовності.

Моторизований збір: положення датчика контролюються контролерами руху ZMC2, ZMC4 або MCDU. Можна збирати інформацію про положення від шести енкодерів, а закони фокусування можна адаптувати залежно від положення датчика. Функції запуску, зупинення та призупинення збору даних безпосередньо управляються з UltraVision 3.

 Створення установки

Інструмент створення сканера: інструмент створення сканера дозволяє користувачеві імітувати положення датчика та відповідні дані УЗ на тривимірному компоненті.


Моделювання променя: моделювання променя дозволяє обчислювати, візуалізувати й характеризувати розподіл енергії в акустичному промені, що генерується будь-яким заданим датчиком, включно з одноелементним (звичайним UT), одномірним лінійним масивом та двовимірним матричним масивом.

 Удосконалений калькулятор PA: калькулятор закону фокусування підтримує всі передові методи ультразвукового контролю, включно з імпульсним ехо-сигналом з фазованою решіткою, аналізом кроку та захоплення, тандемним моно та подвійним, а також традиційним TOFD.

 Автоматичне виявлення зонда: автоматичне виявлення зонда виявляє та ідентифікує підключені зонди, зчитує параметри зонда й серійний номер та відстежує будь-які зміни зонда.

Інструменти калібрування: інструменти калібрування калібрують енкодер, розподіл клинів і швидкість для датчиків TOFD, затримку клиноподібного оперення, чутливість і ВРЧ. Окремі елементи перевіряються в масивах PA. Визначається калібрувальний блок та створюється звіт про перевірку калібрування.

 Інструменти аналізу

Інструменти для визначення розміру: курсори-зрізи спрощують вимірювання, а можливість малювати контури навколо показань полегшує ручне визначення розміру. Інструмент автоматичного визначення розміру краплі дозволяє визначити розмір індикації в межах намальованого контуру за допомогою методу краплі дБ. Також доступний динамічний розмір луни.

 Допоміжний аналіз: аналіз також може виконуватися шляхом автоматичної перевірки всього файлу даних та зазначення сфер інтересу на основі певних критеріїв, вибраних користувачем.


Побудова 3D-даних: синхронізуючи А-скани та 2D- і 3D-дані, програмне забезпечення може відображати показання та створювати 3D-зображення.

 Об'ємна обробка: об'ємна обробка включає об'ємне злиття та згладжування для створення програмного C-скану. Також можна застосувати накладання 2D-зразка на вигляд зверху, збоку та з торця.

 Обробка TOFD: доступні інструменти для корекції гістерезису, видалення геометричного відлуння та обробки TOFD (синхронізація LW, видалення LW, SAFT).

 Відображення

Макет перегляду: права користувача також поширюються на вибір способу відображення даних на екрані. Користувачі можуть вибрати секторне, прокручуване, скориговане за обсягом (B, C і D), полярне, А-сканування, БПФ, 3D, амплітудне або часопролітне С-сканування.

Налаштування: установлене наперед управління користувацьким макетом також можна вибрати для перегляду налаштовуваних властивостей, таких як огинальна, одиниці згладжування, накладання та прив'язка перегляду, де рух курсора може бути пов'язаний. Кількість каналів, що відображаються, не обмежена.

 Редактор палітри кольорів: колірна палітра дозволяє відображати амплітуду й дані TOFD відповідно до вподобань користувача.

 Складання звітів

Таблиця показань: таблиця показань автоматично заповнюється вибраними інформаційними полями та може бути експортована до текстового файлу.

Поля інформації про користувача: можна створити поля користувача для надання додаткової інформації у звіті.

 3D-зображення у звітах: показання відображаються безпосередньо на 3D-зображенні зразка, що перевіряється.
