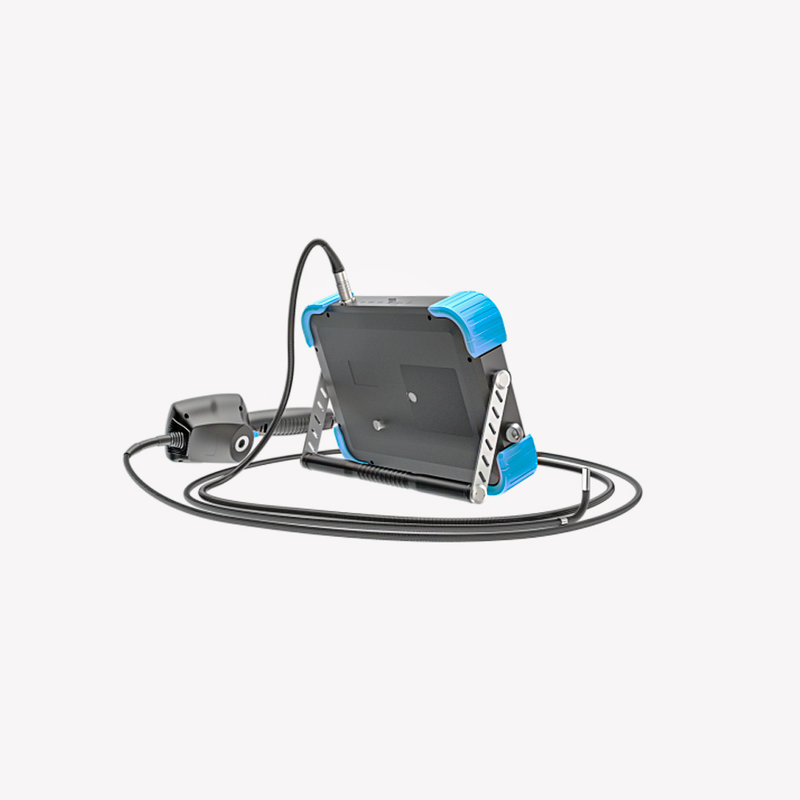

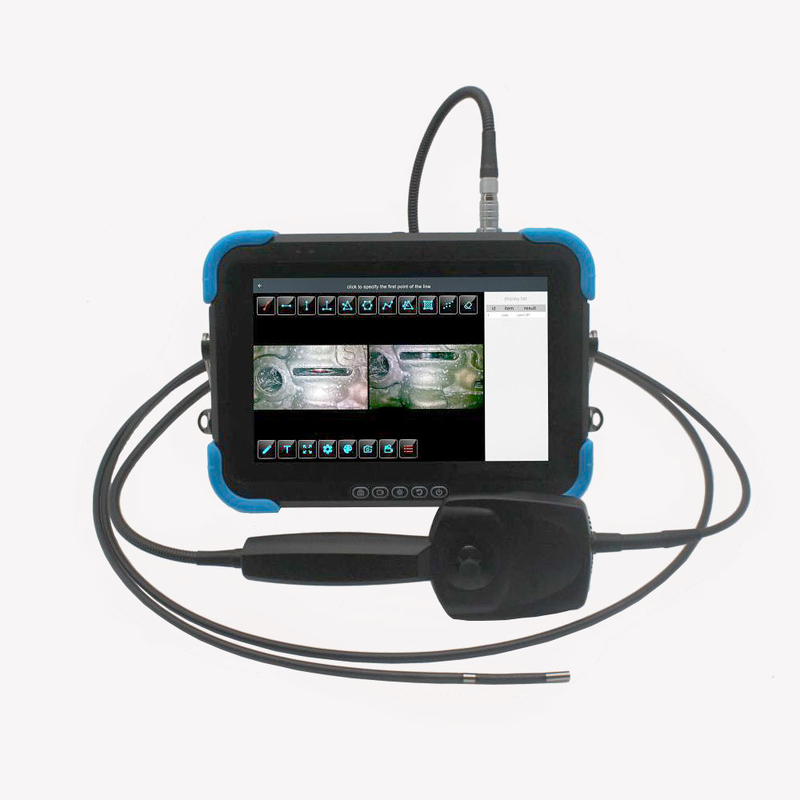

Серія відеоендоскопів із системою повороту відеоголівки на 360°. Вбудована в операційну систему функція вимірювання та великий дисплей дозволяють зручно вимірювати геометричні параметри об’єктів у полі зору. Відеоскопи серії CF широко використовуються в багатьох галузях, таких як автомобілебудування, вторинний авторинок, перевірка безпеки, авіаційна й аерокосмічна сфера, фармацевтичне обладнання, неруйнівний контроль, виявлення вибухонебезпечних матеріалів тощо.
Серія відеоендоскопів із системою повороту відеоголівки на 360°. Вбудована в операційну систему функція вимірювання та великий дисплей дозволяють зручно вимірювати геометричні параметри об’єктів у полі зору. Відеоскопи серії CF широко використовуються в багатьох галузях, таких як автомобілебудування, вторинний авторинок, перевірка безпеки, авіаційна й аерокосмічна сфера, фармацевтичне обладнання, неруйнівний контроль, виявлення вибухонебезпечних матеріалів тощо.
|
Серія |
CF10-39 |
CF10-60 |
|
Діаметр наконечника |
Ø 3,9 мм |
Ø 6 мм |
|
Напрямок спостереження |
0° вид спереду (90° вид збоку для опції) |
|
|
Глибина різкості |
5–50 мм |
10–100 мм |
|
Ширина поля зору |
120° |
|
|
Роздільна здатність зображення |
640 x 480 |
1280 x 720 |
|
Роздільна здатність відео |
640 x 480 |
1280 x 720 |
|
Артикуляція |
360° у всі сторони |
|
|
Спосіб освітлення |
Оптичне волокно |
|
|
Освітленість |
20000 люкс |
80000 люкс |
|
Матеріал зонда |
Суперзносостійкий сплав |
|
|
Довжина зонда |
1–3 м |
1–3 м |
|
Кут перегинання |
150°/120° (CF10-39034) |
150°/120°(CF10-60034) |
|
Захист довговічності пристрою |
Буферний захисний пристрій між вузлом і зносостійкою трубкою |
|
|
Дисплей |
Сенсорний IPS-дисплей, діагональ 10,1 дюйма |
|
|
Роздільна здатність дисплея |
1920 х 1200 |
|
|
Функція збільшення |
Зображення 8х |
|
|
Мови |
Англійська / французька / німецька / іспанська / японська / традиційна китайська / спрощена китайська / російська / корейська |
|
|
Оновлення програмного забезпечення |
Оновлення доступні через SD-карту та USB-носій |
|
|

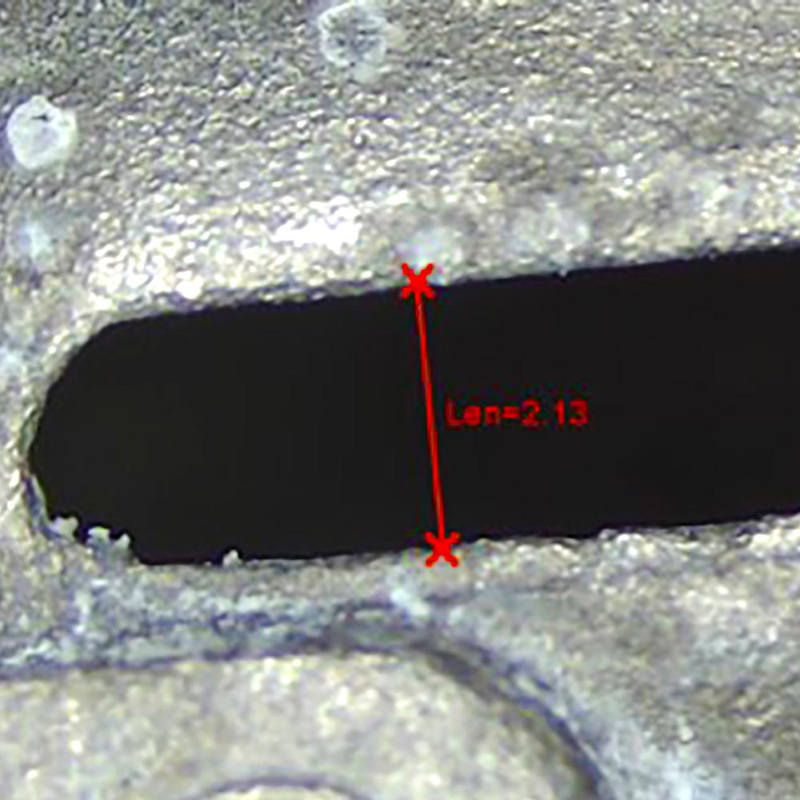

Вимірювання 3D |
Від точки до точки, від точки до поверхні, глибина від точки до поверхні / вимірювання окружності за кількома точками, функція вікна часткового збільшення (триразове калібрування), список даних вимірювань |
|
|
Допоміжне програмне забезпечення |
ПЗ для створення звітів MDI ПЗ для перемикання відеовходів (обладнане конвеєром перемикання виду збоку) ПЗ для порівняння зображення «картинка в картинці» ПЗ для 3D-вимірювань |
|
|
Регулювання зображення |

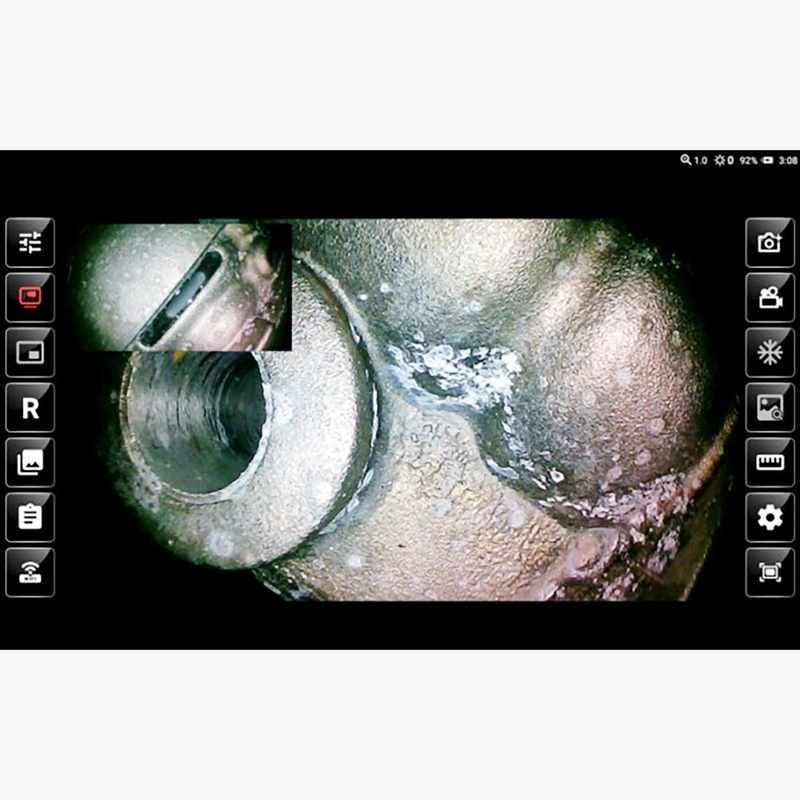

Налаштування зображення: параметри роздільної здатності / 1:1/ повний екран. Налаштування параметрів камери: яскравість / контрастність / гама / промінь / насиченість / різкість. Ефекти зображення: автобаланс / негатив / дзеркальне зображення або поворот / заморожування зображення / порівняння двох фотографій / картинка в картинці / вигляд спереду та вигляд збоку на одному екрані / зображення з подвійною камерою. Текст примітки: анотація / вільний малюнок / позначка |
|
|
Баланс білого |
Автоматичний |
|
|
Коментарі до зображень |
Штамп (за замовчуванням / користувацький), замальовка, текстове введення |
|
|
Збільшення/зменшення зображення |
3X |
|
|
Зовнішній корпус |
Стійкий до падінь конструкційний сплав |
|
|
Формат зображень/відео |
JPEG / MP4 |
|
|
Роз’єми для передавання даних |
Порт HDMI, порт Micro USB, слот для SD-карти, повітряний ніпель |
|
|
Температура зберігання |
Від -23℃ до 63℃ |
|
|
Робоча температура |
Базовий блок: від -15℃ до 50℃, за температури нижче 0°C дисплей потребує попереднього нагрівання. Камера: від -25℃ до 80℃, за температури нижче 0°C, будь ласка, зменште артикуляцію датчика. |
|
|
Час роботи |
2,5 години |
|
|
Ємність батареї |
3000 мА / 3,7 В × 4 |
|
|
Параметри електроживлення |
Пост. напр. 12 В / 1 А/ 10 Вт |
|
|
Вага й розмір |
≤ 2,65 кг (включно з батареєю), 300 × 220 × 59 мм |
|
|
Сумісність |
Ручку можна замінити; з різноманітними функціональними аксесуарами |
|
|
Габарити й загальна вага |
Повний комплект: 59 × 24 × 37 см, 9,5 кг / один датчик: 50 × 16 × 42 см, 4 кг |
|
Додатково
Серія CF10 (змінні дисплей і зонд)
|
Модель |
Дисплей |
Діаметр наконечника |
Довжина |
Артикуляція |
Камера, пікселі |
Оптичне волокно |
Кут згинання |
Опції |
|
CF10-39014 |
10,1 дюйма |
Ø 3,9 мм |
1,5 м |
360° (чотири сторони) |
0,3 Мп |
20 000 люкс |
150° |
Бічна камера |
|
CF10-39024 |
10,1 дюйма |
Ø 3,9 мм |
2 м |
360° (чотири сторони) |
0,3 Мп |
20 000 люкс |
150° |
|
|
CF10-39034 |
10,1 дюйма |
Ø 3,9 мм |
3 м |
360° (чотири сторони) |
0,3 Мп |
20 000 люкс |
120° |
|
|
CF10-60014 |
10,1 дюйма |
Ø 6 мм |
1,5 м |
360° (чотири сторони) |
1 Мп |
80 000 люкс |
150° |
|
|
CF10-60024 |
10,1 дюйма |
Ø 6 мм |
2 м |
360° (чотири сторони) |
1 Мп |
80 000 люкс |
150° |
|
|
CF10-60034 |
10,1 дюйма |
Ø 6 мм |
3 м |
360° (чотири сторони) |
1 Мп |
80 000 люкс |
120° |
