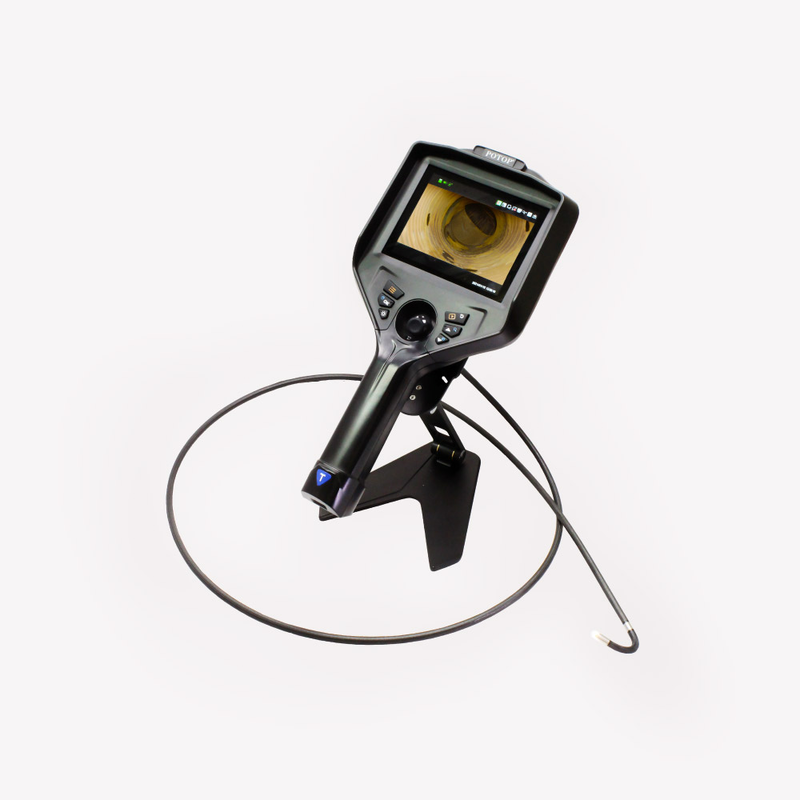

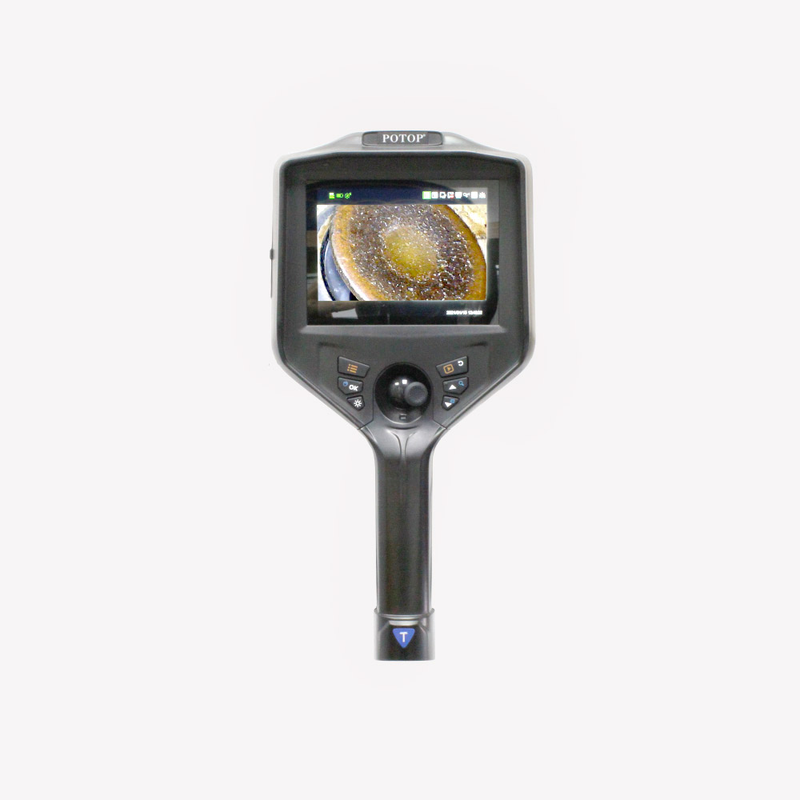

Відеоскопи серії CT обладнані знімними дисплеєм і камерою, змінними зондами різних діаметрів із вольфрамовим обплетенням. Вони широко використовуються в багатьох галузях, наприклад, у виробництві автомобілів, на вторинному ринку автомобілів, спеціальними службами для перевірки безпеки, в авіаційній та аерокосмічній сфері, для спеціальної інспекції, у фармацевтичному обладнанні, неруйнівному контролі, виявленні вибухонебезпечних матеріалів і пристроїв тощо.
Відеоскопи серії CT обладнані знімними дисплеєм і камерою, змінними зондами різних діаметрів із вольфрамовим обплетенням. Вони широко використовуються в багатьох галузях, наприклад, у виробництві автомобілів, на вторинному ринку автомобілів, спеціальними службами для перевірки безпеки, в авіаційній та аерокосмічній сфері, для спеціальної інспекції, у фармацевтичному обладнанні, неруйнівному контролі, виявленні вибухонебезпечних матеріалів і пристроїв тощо.
|
Серія |
CT5-18 |
CT5-22 |
CT5-28 |
CT5-39 |
CT5-60 |
CT5-80 |
|
Діаметр зонда |
1,8 мм |
2,2 мм |
2,8 мм |
3,9 мм |
6,0 мм |
8,0 мм |
|
Напрямок спостереження |
0° фронтальний вид (90° бічна камера / опціонально подвійна камера) |
|||||
|
Камера |
|
0,3 Мп |
1 Мп |
|||
|
Глибина різкості |
|
5–50 мм |
5–50 мм |
10-100 мм (3–15 мм / 5–30 мм як опція) |
10–100 мм (3–25 мм / 5–50 мм / 20 мм – нескінченність як опція) |
|
|
Ширина поля зору |
120° |
|||||
|
Роздільна здатність зображення |
|
640*480 |
1280*720 |
|||
|
Роздільна здатність відео |
|
640*480 |
1280*720 |
|||
|
Артикуляція |
Двонаправлена артикуляція |
360°, управління за допомогою джойстика |
||||
|
Спосіб освітлення |
|
Оптичне волокно, встановлене ззаду |
Світлодіод / оптичне волокно |
|||
|
Освітленість |
|
20000 Лк |
50000 Лк |
60000 Лк |
||
|
|
Дев’ять рівнів регулювання освітленості |
|||||
|
Матеріал зонда |
|
Зонд із 5-шаровим вольфрамовим обплетенням. Висока стійкість до ударів і зношування |
||||
|
Довжина зонда |
1 м |
1 м / 2 м |
1,5 м / 3 м / 5 м |
1,5 м – 8 м |
10 м |
|
|
Кут вигину |
|
190° / 180° |
190° / 150°/ 110° |
190° (1,5 м) – 100° (8 м) |
90° |
|
|
Радіус вигину |
|
22,2 мм |
27 мм |
35.8 мм |
41.9 мм |
|
|
Довжина камери |
|
6.9 мм |
8.4 мм |
13 мм |
13.4 мм |
15.8 мм |
|
Захист |
Зонд/камера: IP67 ; дисплей: IP65 |
|||||
|
Позиціонування зонда |
Позиціонування демпфера та пристрій блокування артикуляції |
|||||
|
Захисне пристосування |
Буферний захисний пристрій довжиною 42 мм між зондом і ручкою |
|||||
|
Дисплей |
Кольоровий IPS-дисплей 5,1", усі кути огляду, сонцезахисний дизайн |
|||||
|
Роздільна здатність дисплею |
1280 * 960 |
|||||
|
Збільшення / зменшення |
Цифрове збільшення 2х / 4х / 8х |
|||||
|
Мова |
Англійська / французька / німецька / іспанська / японська / традиційна китайська / спрощена китайська / російська / корейська / польська / італійська |
|||||
|
Функції ПЗ |
Ефект зображення, регулювання експозиції (± 2 EV), зупинення зображення, масштабування на екрані, регулювання співвідношення сторін, цифровий зум, поворот зображення, регулювання балансу білого |
|||||
|
Придушення балансу білого |
П’ять регульованих рівнів, автоматично налаштовує та усуває плями для досягнення оптимальних зображень |
|||||
|
Баланс білого |
Автоматичний/ручний баланс білого |
|||||
|
Ефект зображення |
Негативна плівка / чорно-біла / стандартна |
|||||
|
Функція повороту зображення |
0° / 90° / 180° / 270° |
|||||
|

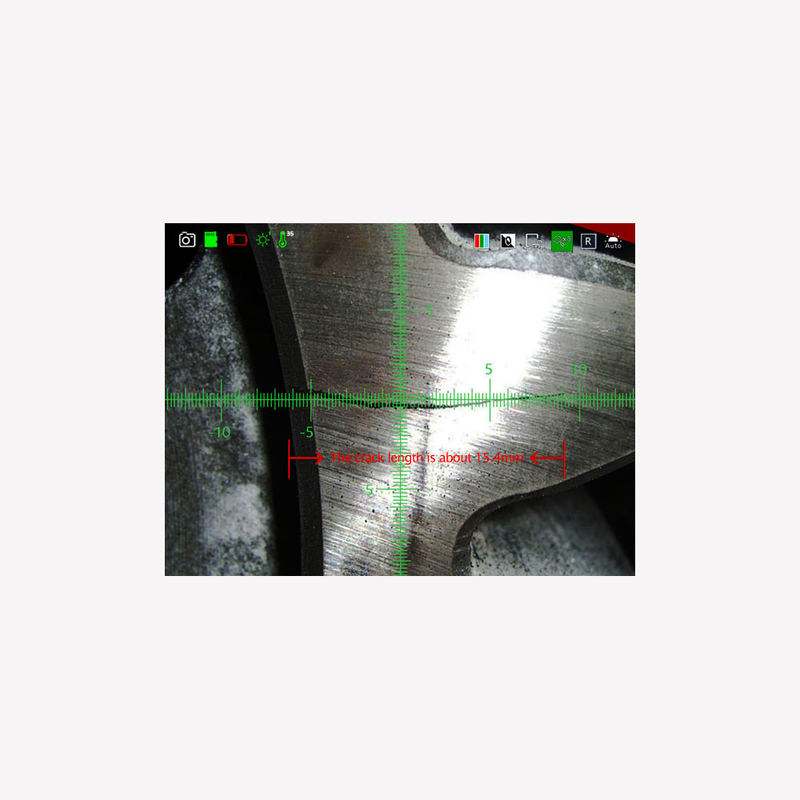

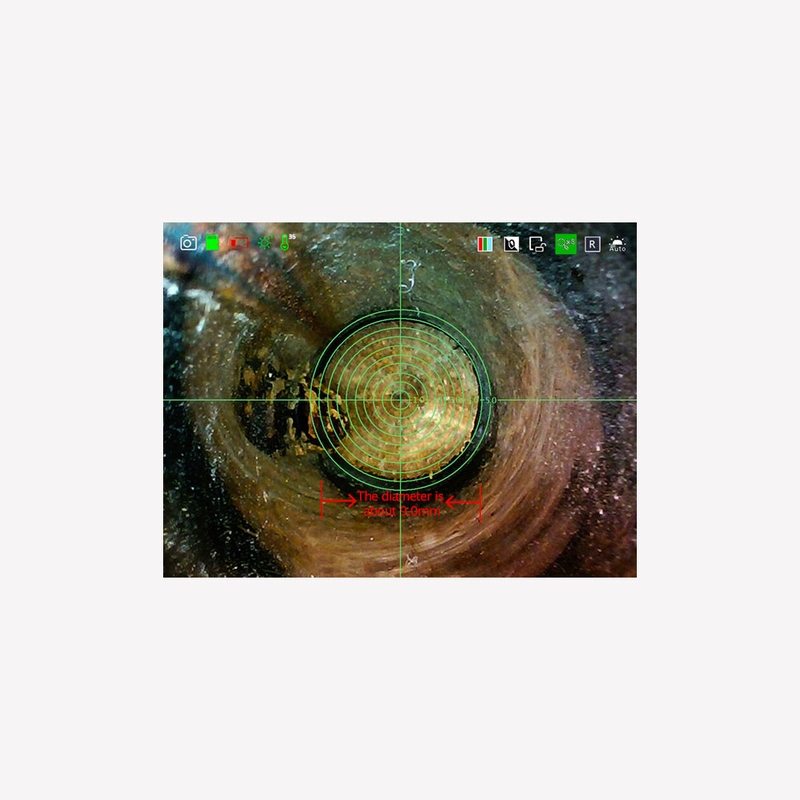

Функція масштабування екрана |
Масштаб концентричного кола / лінійна шкала |
|||||
|
Конструкція |
Ручний, інтегративний дизайн |
|||||
|
Формат зображення/відео |
JPEG / MOV (30FPS) |
|||||
|
Роз’єми для передавання даних |
Відеовихід HDMI, порт micro USB з водо- й пилозахисним пристроєм |
|||||
|
Температура зберігання |
-23℃…- 63℃ |
|||||
|
Робоча температура |
Дисплей: від 30℃ до 60℃, за 0°C і нижче дисплей потребує попереднього нагрівання. Камера: від -25℃ до 80℃, за 0°C і нижче, будь ласка, зменште артикуляцію датчика |
|||||
|
Час роботи |
≥ 8 год |
|||||
|
Ємність батареї |
3,7 В, 3200 мАг×2 (знімний літій-іонний акумулятор 18650) |
|||||
|
Параметри електроживлення |
5 В DC, 1A |
|||||
|
Вага й розмір |
0,8 кг (включно з батарейками); розмір: 324,3 * 161,3 * 91,2 мм |
|||||
|
Сумісність |

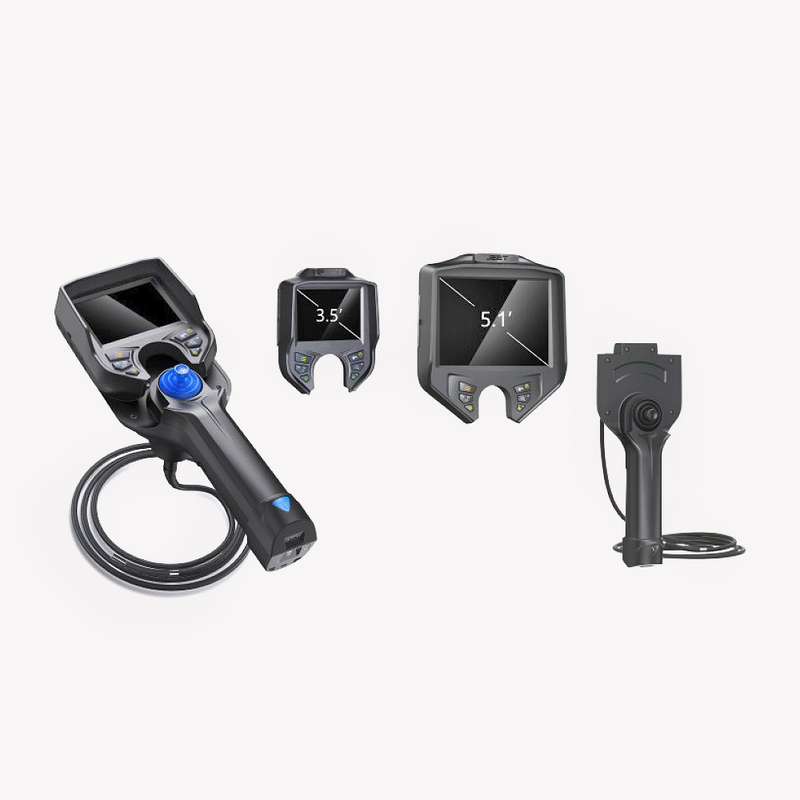

Змінний монітор і трубка різного діаметру |
|||||
|
Портативний кейс |
Повітронепроникний портативний чохол з ABS, розмір: 46 * 40 * 19 см (стандартна серія); 71 * 45 * 17 см (CT5-80104) |
|||||
|
Розмір коробки |
Розмір експортної коробки: 48 * 21 * 41 см, вага брутто: 5 кг (стандартна серія) Розмір великої експортної коробки: 73 * 30 * 47 см, вага брутто: 10 кг (CT5-80104) |
|||||
|
Стандартний аксесуар |
Портативний кейс, відеоскоп, батареї, кардрідер, карта TF 16 ГБ, зарядний пристрій, металева складана підставка, USB-кабель, серветка для очищення об’єктива, англійський посібник користувача |
|||||
|
Камера бічного огляду |
Відсутня |
Доступно як опція |
||||
|
Подвійна камера |
Відсутня |
Доступно як опція, глибина фокусної відстані камери: 5–50 мм |
||||
|
Опційне оновлення |

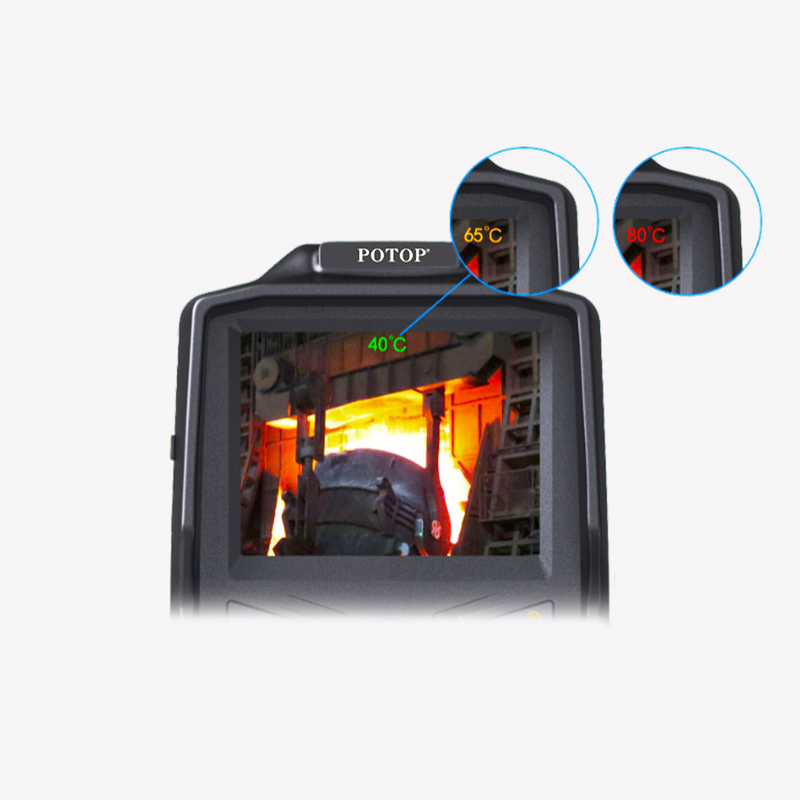

Сигналізація високої температури |
|||||
|
Передавання зображення на мобільний телефон, комп'ютер із Wi-Fi |
||||||
|
|
Використовуйте вимірювальний щуп і аналогову шкалу для порівняння й аналізу внутрішнього дефекту та розмірів об’єкта, що перевіряється. |
|||||
|
ІЧ нічне бачення/ ІЧ теплове зображення |
||||||
|
Кабель HDMI |
||||||
|
Серія |
CT5-IR з інфрачервоним підсвічуванням |
|
Діаметр зонда (мм) |
Φ 6,0 (±2) |
|
Напрямок погляду |
0° фронтальний вид (90° бічна камера / опціонально подвійна камера) |
|
Камера |
450,000 |
|
Глибина різкості |
50 мм – ∞ |
|
Ширина поля зору |
80° |
|
Роздільна здатність зображення |
640 * 480 |
|
Роздільна здатність відео |
640 * 480 |
|
Артикуляція |
360°, усі напрямки |
|
Джерело підсвічування |
Лише ІЧ 940 нм або подвійне підсвічування ІЧ 940 нм і білий світлодіод (4 шт.) |
|
Освітленість |
Максимум: 50000 Лк, 10 рівнів |
|
Матеріал зонда |
Зонд із 5-шаровим вольфрамовим обплетенням. Висока стійкість до ударів і зношування |
|
Довжина зонда |
1–2 м |
|
Кут вигину |
Максимум: 190° |
|
Водозахист |
Зонд/камера: IP67; дисплей: IP65 |
|
Позиціонування зонда |
Позиціонування демпфера та пристрій блокування артикуляції |
|
Захисне пристосування |
Буферний захисний пристрій довжиною 42 мм між зондом і ручкою |
|
Дисплей |
Кольоровий IPS-дисплей 5,1", усі кути огляду, сонцезахисний дизайн |
|
Роздільна здатність дисплею |
1280 * 960 |
|
Збільшення / зменшення |
8X |
|
Мова |
Англійська / французька / німецька / іспанська / японська / традиційна китайська / спрощена китайська / російська / корейська / польська / італійська |
|
Функції ПЗ |
Відтворення, параметри зображення регулюються й повертаються |
|
Функція повороту зображення |
0° / 90° / 180° / 270° |
|
Функція масштабування екрана |
Масштаб концентричного кола / лінійна шкала |
|
Конструкція |
Ручний, інтегративний дизайн |
|
Формат зображення/відео |
JPEG / MOV |
|
Роз’єми для передавання даних |
Відеовихід HDMI, порт micro USB з водо- й пилозахисним пристроєм |
|
Температура зберігання |
-23℃…63℃ |
|
Робоча температура |
Дисплей: від 30℃ до 60℃, за 0°C і нижче дисплей потребує попереднього нагрівання Камера: від -25℃ до 80℃, за 0°C і нижче, будь ласка, зменште артикуляцію датчика |
|
Час роботи |
≥ 4 год |
|
Ємність батареї |
3,7 В, 3200 мАгод×2 (знімний літій-іонний акумулятор 18650) |
|
Параметри електроживлення |
5 В DC, 1A |
|
Вага й розмір |
0,8 кг (включно з батарейками); розмір: 324,3 * 161,3 * 91,2 мм |
|
Сумісність |
Змінний розмір монітора |
|
Портативний кейс |
Повітронепроникний портативний чохол з ABS, розмір: 46 * 40 * 19 см |
|
Розмір коробки |
Розмір великої експортної коробки: 47 * 20 * 42,5 см, вага брутто: 4 кг |
|
Стандартний аксесуар |
Портативний кейс, відеоскоп, батареї, кардрідер, карта TF 16 ГБ, зарядний пристрій, металева складана підставка, USB-кабель, серветка для очищення об’єктива, англійський посібник користувача |
|
Опційне оновлення |
Сигналізація високої температури |
|
Передавання зображення на мобільний телефон, комп'ютер із Wi-Fi |
|
|
Використовуйте вимірювальний щуп і аналогову шкалу для порівняння й аналізу внутрішнього дефекту та розмірів об’єкта, що перевіряється. |
|
|
ІЧ нічне бачення/ ІЧ теплове зображення |
|
Серія |
CT5-UV ультрафіолетове підсвічування |
|
Діаметр зонда (мм) |
Φ 6,0 |
|
Напрямок спостереження |
0° фронтальний вид (90° бічна камера / опціонально подвійна камера) |
|
Камера |
1 Мп |
|
Глибина різкості |
10–100 мм |
|
Ширина поля зору |
120° |
|
Роздільна здатність зображення |
1280 × 720 |
|
Роздільна здатність відео |
1280 × 720 |
|
Артикуляція |
360°, управління за допомогою джойстика |
|
Джерело підсвічування |
Оптичне волокно, встановлене ззаду, холодний ультрафіолет + білий світлодіод |
|
Освітленість |
Світлодіод: 14000 Лк / УФ: 365 нм |
|
Інтенсивність джерела УФ випромінювання |
1000 мкВт/cм2 (1,5 м та 2 м) |
|
Матеріал зонда |
Зонд із 5-шаровим вольфрамовим обплетенням. Висока стійкість до ударів і зношування |
|
Довжина зонда |
1,5 м / 2 м / 3 м (персоналізований) |
|
Кут вигину |
190° (1,5 м) / 190° (2 м) / 150° (3 м) |
|
Водозахист |
Зонд/труба: IP67 |
|
Позиціонування зонда |
Позиціонування демпфера та пристрій блокування артикуляції |
|
Захисне пристосування |
Буферний захисний пристрій довжиною 42 мм між зондом і ручкою |
|
Дисплей |
Кольоровий IPS-дисплей 5,1", усі кути огляду, сонцезахисний дизайн |
|
Роздільна здатність дисплею |
1280 * 960 |
|
Збільшення / зменшення |
8х |
|
Мова |
Англійська / французька / німецька / іспанська / японська / традиційна китайська / спрощена китайська / російська / корейська |
|
Функції ПЗ |
Відтворення, параметри зображення регулюються й повертаються |
|
Конструкція |
Ручний, інтегративний дизайн |
|
Формат зображення/відео |
JPEG / MOV |
|
Роз’єми для передавання даних |
Відеовихід HDMI, порт micro USB з водо- й пилозахисним пристроєм |
|
Температура зберігання |
-23℃- 63℃ |
|
Робоча температура |
Дисплей: від 30℃ до 60℃, за 0°C і нижче дисплей потребує попереднього нагрівання Камера: від -25℃ до 80℃, за 0°C і нижче, будь ласка, зменште артикуляцію датчика |
|
Час роботи |
≥ 4 год |
|
Ємність батареї |
3,7 В, 3200 мАгод×2 |
|
Параметри електроживлення |
5 В DC, 1A |
|
Вага й розмір |
0,8 кг (включно з батарейками); розмір: 324,3 * 161,3 * 91,2 мм |
|
Сумісність |
Змінний монітор і трубка різного діаметру |
|
Портативний кейс |
Повітронепроникний портативний чохол з ABS, розмір: 46 * 40 * 19 см |
|
Розмір коробки |
Розмір великої експортної коробки: 47 * 20 * 42,5 см, Вага брутто: 4 кг |
|
Стандартний аксесуар |
Портативний кейс, відеоскоп, батареї, кардрідер, карта TF 16 ГБ, зарядний пристрій, металева складана підставка, USB-кабель, серветка для очищення об’єктива, англійський посібник користувача |
|
Опційне оновлення |
Сигналізація високої температури |
|
Передача зображення на мобільний телефон |
|
|
Використовуйте вимірювальний щуп і аналогову шкалу для порівняння й аналізу внутрішнього дефекту та розмірів об’єкта, що перевіряється. |
|
|
УФ контроль на площадці |
|
|
Кабель HDMI |
Додатково
Серія CT5 (змінні дисплей і зонд)
|
Модель |
Дисплей |
Діаметр наконечника |
Довжина |
Артикуляція |
Роздільна здатність камери |
Освітленість |
Знімний зонд |
|
CT5-18011 |
5,1" |
Ø 1,8 мм |
1 м |
Два напрямки |
440 x 440 |
2000 Лк |
Так. Ø 2,2 мм і Ø 2,8 мм. Взаємозамінні |
|
CT5-22012 |
5,1" |
Ø 2,2 мм |
1 м |
Два напрямки |
640 x 480 |
15000 Лк |
|
|
CT5-22022 |
5,1" |
Ø 2,2 мм |
2 м |
Два напрямки |
640 x 480 |
15000 Лк |
|
|
CT5-28014 |
5,1" |
Ø 2,8 мм |
1 м |
360° (чотири напрямки) |
640 x 480 |
20000 Лк |
|
|
CT5-28024 |
5,1" |
Ø 2,8 мм |
2 м |
360° (чотири напрямки) |
640 x 480 |
20000 Лк |
|
|
CT5-39014 |
5,1" |
Ø 3,9 мм |
1,5 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
20000 Лк |
Так. Ø 3,9 мм і Ø 6 мм і Ø 8 мм. Взаємозамінні |
|
CT5-39024 |
5,1" |
Ø 3,9 мм |
2 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
20000 Лк |
|
|
CT5-39034 |
5,1" |
Ø 3,9 мм |
3 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
20000 Лк |
|
|
CT5-39054 |
5,1" |
Ø 3,9 мм |
5 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
20000 Лк |
|
|
CT5-60014 |
5,1" |
Ø 6,0 мм |
1,5 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
50000 Лк |
|
|
CT5-60024 |
5,1" |
Ø 6,0 мм |
2 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
50000 Лк |
|
|
CT5-60034 |
5,1" |
Ø 6,0 мм |
3 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
50000 Лк |
|
|
CT5-60054 |
5,1" |
Ø 6,0 мм |
5 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
50000 Лк |
|
|
CT5-60064 |
5,1" |
Ø 6,0 мм |
6 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
50000 Лк |
|
|
CT5-60074 |
5,1" |
Ø 6,0 мм |
7 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
50000 Лк |
|
|
CT5-60084 |
5,1" |
Ø 6,0 мм |
8 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
50000 Лк |
|
|
CT5-80104 |
5,1" |
Ø 6,0 мм |
10 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
60000 Лк |
Серія CT5-IR
|
Модель |
Дисплей |
Діаметр наконечника |
Довжина |
Артикуляція |
Роздільна здатність камери |
Підсвічування |
|
CT5-60014IR |
5,1" |
Ø 6,0 мм |
1 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
ІЧ |
|
CT5-60024IR |
5,1" |
Ø 6,0 мм |
2 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
ІЧ |
|
CT5-60034IR |
5,1" |
Ø 6,0 мм |
3 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
ІЧ |
|
CT5-60014IRS |
5,1" |
Ø 6,0 мм |
1 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
ІЧ та світлодіоди. Перемикання |
|
CT5-60024IRS |
5,1" |
Ø 6,0 мм |
2 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
ІЧ та світлодіоди. Перемикання |
|
CT5-60034IRS |
5,1" |
Ø 6,0 мм |
2 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
ІЧ та світлодіоди. Перемикання |
Серія CT5-UV
|
Модель |
Дисплей |
Діаметр наконечника |
Довжина |
Артикуляція |
Роздільна здатність камери |
Підсвічування |
|
CT5-60014UV |
5,1" |
Ø 6,0 мм |
1,5 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
UV та світлодіоди. Перемикання |
|
CT5-60024UV |
5,1" |
Ø 6,0 мм |
2 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
UV та світлодіоди. Перемикання |
|
CT5-60034UV |
5,1" |
Ø 6,0 мм |
3 м |
360° (чотири напрямки) |
1280 x 720 (HD) |
UV та світлодіоди. Перемикання |
