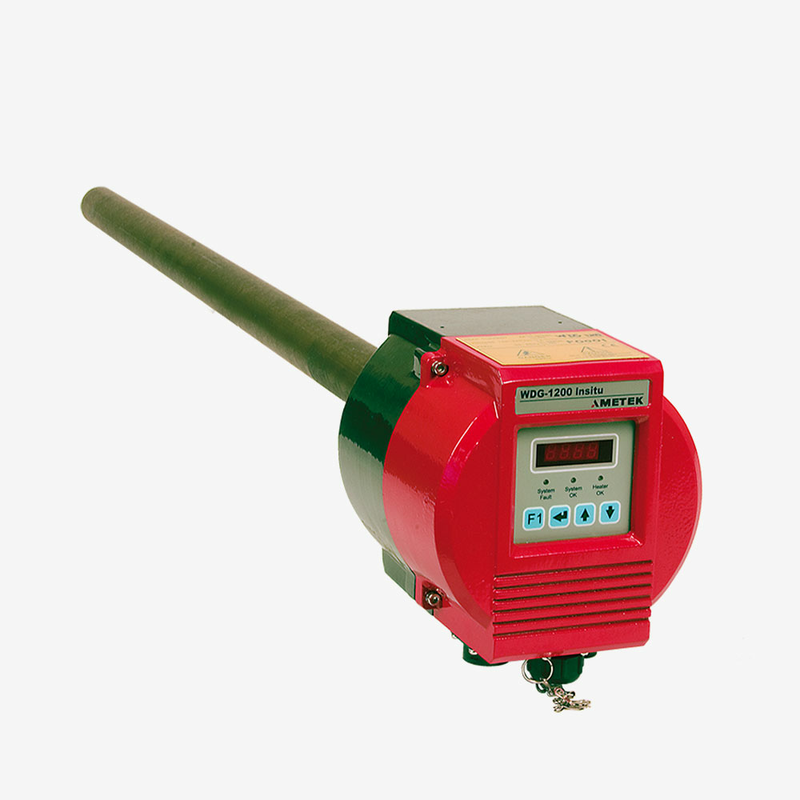

WDG-1200/1210 – високотемпературний аналізатор кисню в димових газах для аналізу й контролю процесів горіння

WDG-1200/1210 – високотемпературний аналізатор кисню в димових газах для аналізу й контролю процесів горіння

Особливості
Характеристики

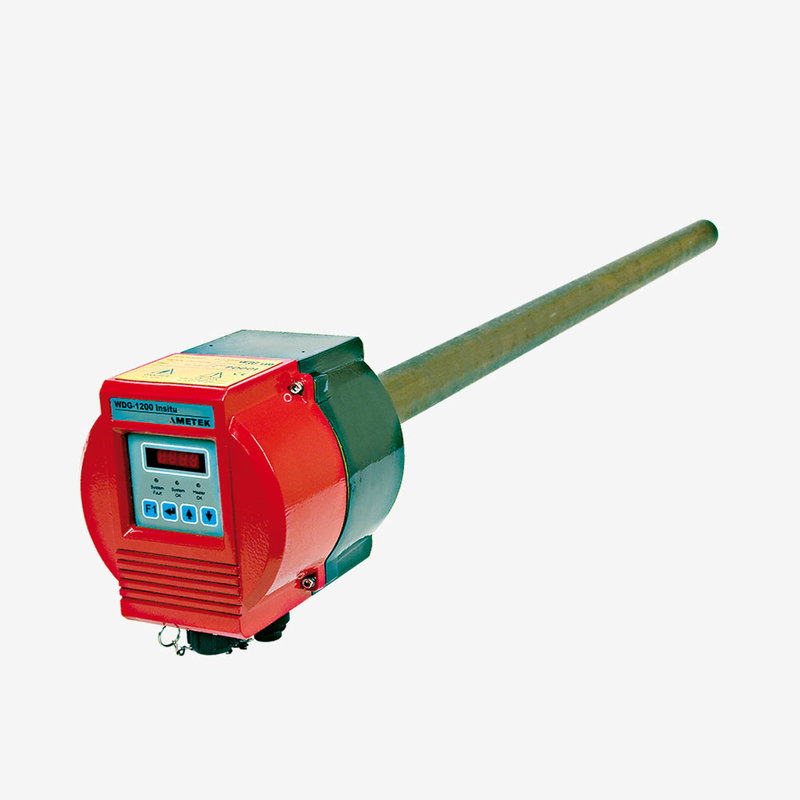

WDG-1200/1210 – високотемпературний аналізатор кисню в димових газах для аналізу й контролю процесів горіння, рис. 1

Використовуючи перевірену в промисловості технологію датчика оксиду цирконію AMETEK, серія WDG-1200/1210 є першими у світі повністю інтегрованими автономними аналізаторами кисню в димових газах. Інтерфейс користувача монтується на датчик, що знижує витрати на встановлення.

Отримати комерційну пропозицію

Особливості

Повністю підходить для обслуговування
Проста, гнучка експлуатація
Універсальний датчик і монтаж датчика

Цей аналізатор комплектується системою вимірювання температур!

Унікальна конструкція дозволяє знімати зібраний датчик, не порушуючи зовнішньої захисної трубки. Це означає, що технічне обслуговування можна легко проводити на місці, причому всі деталі можна замінити в польових умовах, що знижує витрати й час простою.

WDG-1200/1210 пропонує локальне керування через простий інтерфейс користувача, підключений до датчика, з блоком дистанційного керування, доступним для менш доступних місць. Розширені можливості зв’язку забезпечують пряму інтеграцію в системи управління заводом.

Модельний ряд WDG-1200/1210 забезпечує необхідні вимірювання ефективності згоряння, зниження вмісту NOx, вимірювання надлишку повітря й контроль за забрудненням навколишнього середовища під час перероблення вуглеводнів, промислового перероблення та виробництва електроенергії.

Модельний ряд WDG-1200/1210 є новаторською серією аналізаторів кисню в димових газах компанії AMETEK Land.

Отримати комерційну пропозицію

Датчики Genesis WDG 1200 та WDG 1210

Діапазон вимірювань	Від 0 до 1%, від 0 до 25% O₂ об./об.
Точність	± 1% від виміряного значення або ± 0,05% кисню, залежно від того, що більше
Час відповіді	< 3 с для калібрувального газу 63% ступінчастої зміни процесу, 20 с
Дрейф	< 0,1% продуктивності комірки на місяць (< 0,005% O₂ на місяць під час застосування)
Лінійність	± 1% діапазону вихідного сигналу
Повторюваність	± 1% діапазону вихідного сигналу
Довжина зонда	0,22 м (9 дюймів), 0,45 м (18 дюймів), 0,9 м (36 дюймів), 1,8 м (72 дюйми) та 2,7 м (108 дюймів)
Варіанти монтажу	Різь 2” NPT, 3” 300 фунтів ANSI, 2” 150 фунтів ANSI, 3” 150 фунтів ANSI, 4” 300 фунтів ANSI, DN65 PN6 (JIS)
Макс. температура димових газів	800°С (1472°F)
Тиск зразка	± 2 фунти на кв. дюйм (± 13,8 кПа)
Навколишнє середовище	Температура навколишнього середовища: -20…71°C (-5…160°F). Відносна вологість: від 10% до 90%, без конденсації
Потрібний калібрувальний газ	Використовуйте всі калібрувальні гази у разі тиску 10 фунтів на кв. дюйм, від 3 до 6 стандартних куб. футів за годину (0,70 кг/см²)
	Від 1,41 до 2,82 л/хв) O₂, перевірний газ: повітря або від 1,0% до 100% O₂
	Баланс N₂, O₂, нульовий газ: 2% або від 0,1 до 10% O₂
	Баланс N₂
Калібрування	Ручний, автоматичний і дистанційний запуск

Блок управління зондом Genesis

Дисплей / клавіатура	Однорядковий 4-розрядний світлодіод; 4 ключі
Аналогові виходи	Ізольований на 4–20 мА. Максимальний опір 500 Ом. Ізоляція струмової петлі становить 1000 В, чинне значення
Будильники	Несправність системи, технічне обслуговування, виконується калібрування – однополюсна форма C 2 A, 30 В змінного / постійного струму
Комунікації	Modbus ізольований RS-485, двопровідний
Довкілля	Температура навколишнього середовища: від -20 до 71°C (від -5 до 160°F)
Відносна вологість	Від 10% до 80%, без конденсації
Корпус	IP65
Вимоги до живлення	Номінально 115–230 В змінного струму ± 10%, 47–63 Гц; 4 внутрішні різі на 6 мм для заземлення
Відповідність системи	Директива з електромагнітної сумісності 89/336/EEC Директива з низьковольтного обладнання 73/23/EEC, CE
