Оптоволоконний термометр FG для скляної промисловості
  • Особливості
  • Характеристики

Glass Forehearth (FG) – це спеціалізований оптоволоконний двопровідний термометр з живленням від контуру з вихідним сигналом від 4 до 20 мА. Пропонуючи точні, з високою роздільною здатністю та надійні вимірювання температури до 1650 °C (3000 °F), термометр FG дозволяє точно контролювати температуру процесу у скляній промисловості.

Отримати комерційну пропозицію

Особливості

  • Підвищена гнучкість вимірів
  • Простота встановлення
  • Простий та економічний

FG є економічною альтернативою трирівневим термопарам для деяких зон, що вимірюють температуру скла обсягом незалежно від рівня скла. Високостабільний вимірювання температури FG доступний у п'яти температурних діапазонах для максимальної універсальності застосування, витримуючи існуючі суворі умови довкілля.

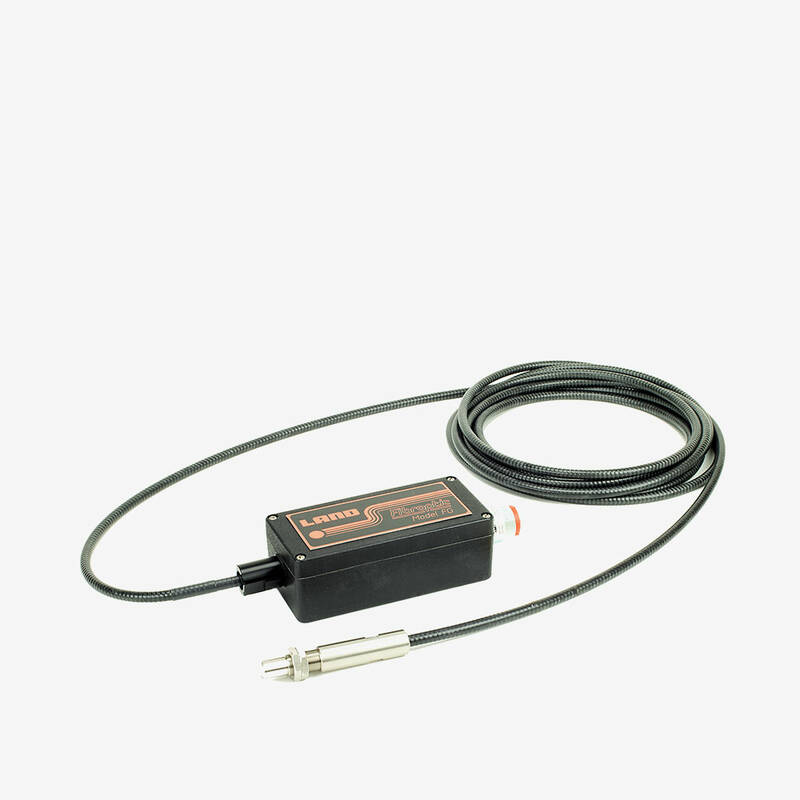

FG, з найкращими на ринку інфрачервоними вимірюваннями AMETEK Land в удосконаленій оптичній головці, легко встановлюється в піч і з'єднується багатожильним оптоволоконним світловодом з віддалено розташованим блоком обробки сигналів.

Гнучка конструкція FG дозволяє контролювати температуру скла або вогнетриву не тільки в шахті, але і в регенераторі, резервуарі та рафінувальному заводі, а також виконувати інші точкові вимірювання, необхідні для виробництва скла.

Glass Forehearth (FG) – це спеціалізований оптоволоконний двопровідний термометр з живленням від контуру з вихідним сигналом від 4 до 20 мА. Пропонуючи точні, з високою роздільною здатністю та надійні вимірювання температури до 1650 °C (3000 °F), термометр FG дозволяє точно контролювати температуру процесу у скляній промисловості.

Отримати комерційну пропозицію

Діапазони вимірювання







Модель

Діапазон температур

Світловод

Доступні альтернативні світловоди



FG 9.8/13C

980 – 1300 °C

6.1m/20ft

10m/33ft , 20m/66ft



FG 850/1150C

850 – 1150 °C

6.1m/20ft





FG 9/16C

900 – 1600 °C

6.1m/20ft

10m/33ft , 30m/98ft



FG 10/14C

1000 – 1400 °C

6.1m/20ft

10m/33ft , 15m/49ft , 20m/66ft



FG 12/16.5C

1200 – 1650 °C

6.1m/20ft

10m/33ft , 15m/49ft , 20m/66ft



FG 18/24F

1800 – 2400 °F

6.1m/20ft

10m/33ft



FG 22/30F

2200 – 3000 °F

6.1m/20ft

25m/82ft



Точність

Взаємозамінність

± 2 °C / 4 °F

Роздільна здатність

0,1 °С

Відповідність лінеаризації

< 0,5 °

Температурний коефіцієнт

< 0,04 °C / °C – середній діапазон

<0,07 °C / °C – кінцівки

Абсолют

5 °С

Основні характеристики

Вихід

від 4 до 20 мА (лінійний)

Час відгуку

0,5 с (до 98 %)

Спектральний відгук

від 0,7 до 1,0 мкм

Коефіцієнт випромінювання

Регулюється від 0,10 до 1,00
(заводська установка на 1,00)

Поле зору

100:1 + 10 мм/0,4 дюйма

Габаритні розміри

Процесор

160 х 75 х 55 мм / 6,3 х 2,9 х 2,2 дюйма

Оптична головка

106,5 x ∅ 18,5 мм / 4,2 x ∅ 0,7 дюйма

Межі температури довкілля

Оптична головка

200 °С / 400 °F

Світловод

175 °С / 350 °F

 Процесор

от 10 до 60 °C / от 50 до 140 °F

Сила

Вимоги до потужності

24 В пост. струму (номінальне значення)

Захист від перенапруги

250 В змінного струму
