Пірометр для виробництва алюмінію та його обробку SPOT AL

Особливості
Характеристики

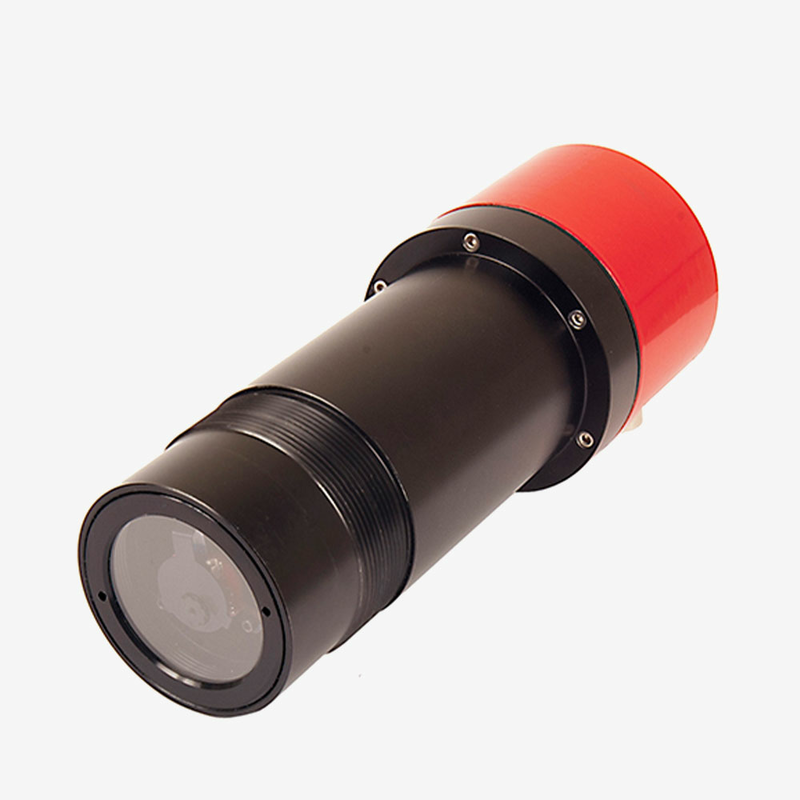

Пірометр для виробництва алюмінію та його обробку SPOT AL, рис. 1

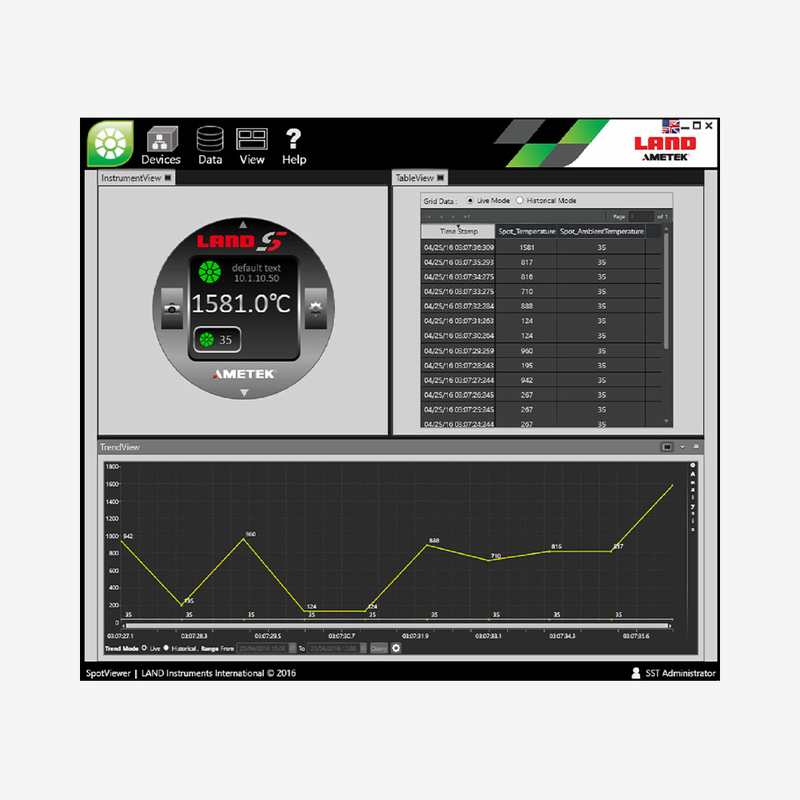

Пірометр для виробництва алюмінію та його обробку SPOT AL, рис. 2

Високоточний та стабільний цифровий пірометр SPOT AL використовує передову технологію SPOT компанії AMETEK Land та унікальні передові алгоритми обробки даних для вимірювання температури алюмінію при екструзії (E), загартуванні (Q), смузі (S), формуванні/куванні (F), формуванні/куванні сплавів з вищим магнієм (F Mg) та рідин (L). Доступні дві версії SPOT AL. Версія SPOT AL пропонує діапазон вимірювання від 200 °C (392 °F) до 800 °C (1472 °F) та шість режимів вимірювання (E, Q, S, F, F). SPOT AL LT (низькотемпературний): 150 – 700 °C/302 – 1292 °F для режимів E, Q та S та 130 – 700 °C/266 – 1292 °F для F та F Mg.

Отримати комерційну пропозицію

Особливості

Вимірювання на замовлення
Підтримка потужного програмного забезпечення
Легко інтегрується із системами управління

Спеціальні попередньо встановлені алгоритми забезпечують найбільш точні цифрові показники температури алюмінію з низьким та змінним коефіцієнтом випромінювання. Це забезпечує оптимальну швидкість пресування та високу якість продукції з мінімальним браком.

SPOT AL легко інтегрується з системами керування, що дозволяє оптимізувати роботу преса або млина, при цьому дані відразу стають доступними через задній дисплей приладу або через веб-сервер. Доступ до відеокамери всередині пірометра, фокусна відстань та інші функції можна отримати та настроїти локально чи віддалено.

Поєднуючи Ethernet, Modbus TCP, відео, аналогові та аварійні виходи в одному пристрої, SPOT AL спеціально розроблений для вимірювання температури алюмінію у різних технологічних процесах.

Отримати комерційну пропозицію

Діапазон вимірювання: 200 – 800 °C/392 – 1472 °F (E, Q, S, F, F Mg, L), 130 – 700 °C/266 – 1292 °F (F, F Mg), 150 – 700 °C/302 – 1292 °F (E, Q, S).

Точність вимірювання: ± 5 °C при 200 °C, ± 2 °C або 0,25 % K при 300 °C і вище (екструзія та загартування), ± 5 °C або ± 0,5 % K (стрічка зі змащенням, штампування/кування та рідкий метал), ± 5 °C при 150 °C, ± 2 °C або 0,25 % K при 300 °C і вище (екструзія і загартування), ± 5 °C або ± 0,5 % K (стрічка зі змащенням, штампування/ковка).

Повторюваність: ±3 °C при 200 °C, ±1 °C при 300 °C і вище (екструзія та загартування), ± 5 °C (стрічка зі змащенням, штампування/ковка та рідкий метал), ±3 °C при 150 °C, ±1 °C при 300 °C і вище (екструзія та загартування), ± 5 °C (смуга зі змащенням, штампування/кування).

Роздільна здатність: 0,1 °С.

Шум: 5 °С при 200 °С, <0,5 °С при 300 °С та вище 5 °C при 150 °C, <0,5 °C при 300 °C і вище.

Тип детектора: спеціально вибраний діапазон вузьких діапазонів довжин хвиль, призначений для оптимізації точного вимірювання температури алюмінію.

Герметизація: IP65.

Час відгуку: налаштовується від 15 мс до 10 с.

Інтерфейси: 2 виходи 0/4 – 20 мА, вхід 4 – 20 мА, цифровий вхід та вихід CMD, Ethernet (TCP-IP, Modbus TCP, DHCP, http, udp, ICMP).

Функції обробки: вибір піку/долини, усереднення, режим Modemaster, CMD при вибірці або керуванні світлодіодами, сигналізація CMD Out, вихід випромінювальної здатності або керування приводом.

Вимоги до потужності: живлення через Ethernet або від 24 до 30 В постійного струму на приладі.

Відображення: локальний дисплей із потоковою передачею зображень.

Програмне забезпечення: поточна конфігурація та відображення температури у будь-якому веб-браузері. Безкоштовне завантажуване програмне забезпечення SPOTViewer з функцією реєстрації даних, трендами поточних та історичних даних, а також віддаленим захопленням зображень. Програмне забезпечення SPOTPro доступне для використання з кількома пірометрами SPOT.

Мови: вбудований вибір кількох мов. А саме: англійська, німецька, французька, італійська, іспанська, португальська (бразильська), японська, китайська (спрощена китайська), корейська, російська, польська.

Поле зору: 60:1 до 90% 30:1.

Монтаж: доступний повний асортимент кріплень та аксесуарів.

Діапазон температури навколишнього середовища: 5 – 60 °C/41 – 140 °F вказано, 0 – 70 °C/32 – 158 °F у робочому стані до необхідності охолодження 0 – 45 °C/32–113 °F при роботі до необхідності охолодження.

Діапазон фокусування: від 300 мм/11,8 до нескінченності, з локальним або дистанційним регулюванням. Номінальний діаметр плями мішені 10 мм при фокусній відстані 300 мм; 17 мм при фокусній відстані 500 мм; 33 мм за фокусної відстані 1 м. Рекомендується подвоїти номінальну цільову площу.

Прицілювання: інтегроване відео з локальним дисплеєм та віддаленим захопленням зображення. Запатентована імпульсна діаграма фокусування зеленого світлодіоду.

Входи: вхід 4 – 20 мА, вхід CMD 24 пост. струму, Ethernet, (TCP-IP, Modbus TCP, DHCP, http, udp, ICMP).

Виходи: 2 x 0/4 – 20 мА, вихідне реле CMD, Ethernet (TCP-IP, Modbus TCP, DHCP, http, udp, ICMP).

Налаштування: налаштуйте локально за допомогою інтерфейсу термометра або віддалено (за допомогою веб-сервера, SPOTViewer або SPOTPro). Випромінювальна здатність, режим, діапазон вихідного струму, логічний вихід та пороги аварійної сигналізації, мережеві налаштування, фокус та світлодіод, мова та ім'я користувача.

Гарантія: 36 місяців.
