Привід SPOT для вимірювання температур на виробництві алюмінію
  • Особливості
  • Характеристики

Привід SPOT являє собою моторизований блок, призначений для використання на виході з печі повторного нагрівання заготовки, на вході та виході матриці та на виході із гарту на пресах для екструзії алюмінію. Може працювати в автоматичному режимі або в режимах, керованих оператором відповідно до потреб окремого алюмінієвого заводу.

Отримати комерційну пропозицію

Особливості

  • Приладдя для охолоджувальної пластини
  • Включає «автосканування» гарячих точок

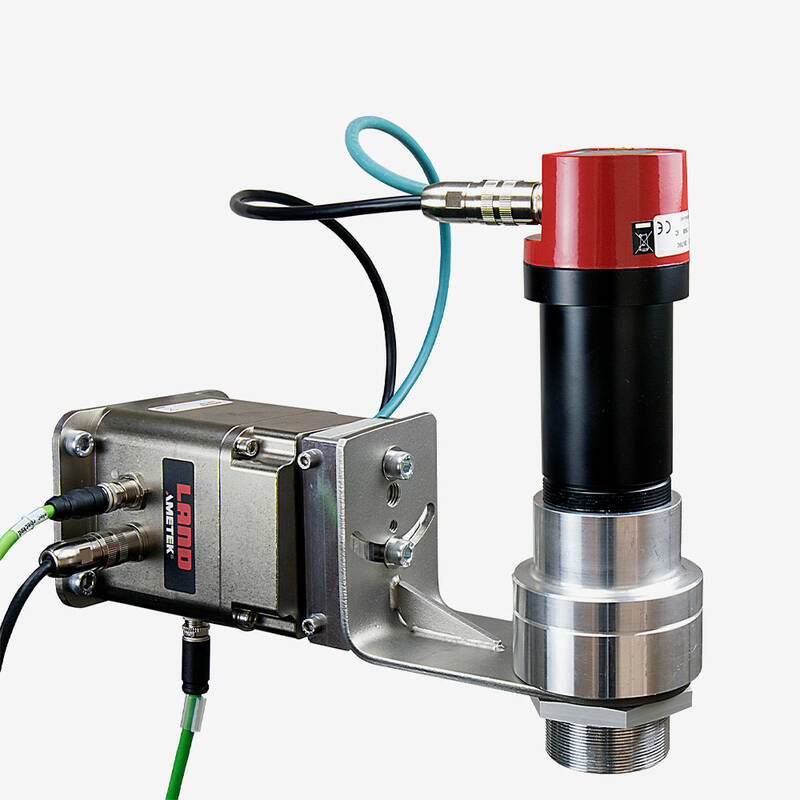

Компактний, швидкий та легко настроюваний виконавчий механізм SPOT призначений для встановлення пірометра SPOT AL EQS на виході печі повторного нагрівання заготівлі та/або вхідної поверхні екструзійного преса, де привід сканує пірометр SPOT AL EQS по довжині заготівлі, створюючи температурний профіль.

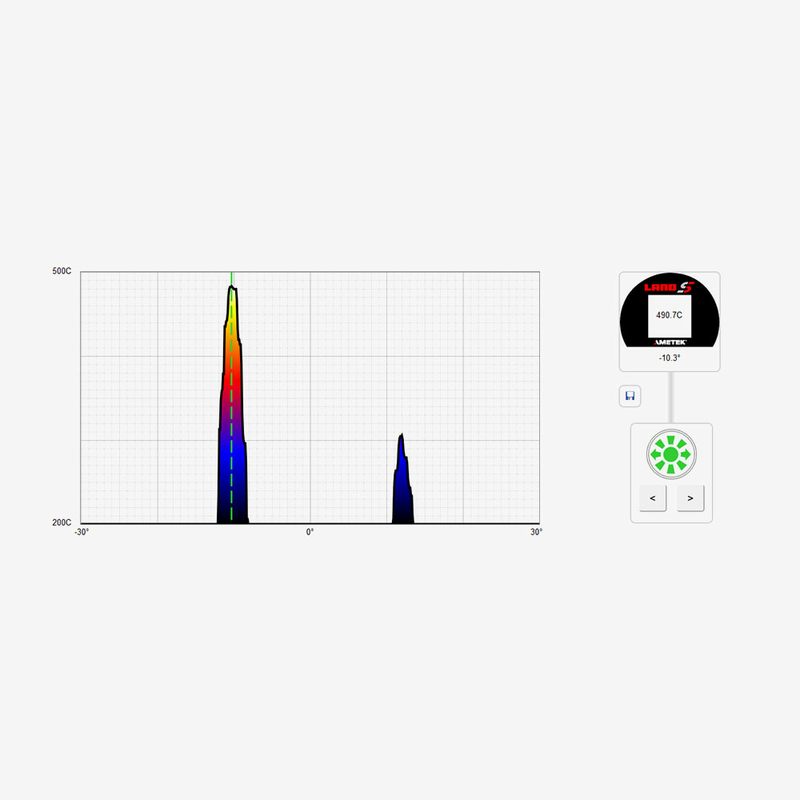

Інноваційні функції SPOT Actuator включають «автосканування» гарячих точок, при спрацьовуванні якого пристрій сканує весь діапазон руху, а потім вирівнює SPOT AL EQS з гарячою частиною екструзії. Це може бути активовано або локально оператором або зовнішньою командою. Автосканування може запускатися автоматично з ПЛК при зміні штампу. Ця функціональність значно спрощує налаштування пірометра, дозволяючи оператору зосередитися на найважливіших завданнях.

Привід SPOT являє собою моторизований блок, призначений для використання на виході з печі повторного нагрівання заготовки, на вході та виході матриці та на виході із гарту на пресах для екструзії алюмінію. Може працювати в автоматичному режимі або в режимах, керованих оператором відповідно до потреб окремого алюмінієвого заводу.

Отримати комерційну пропозицію

Охолоджувальна пластина (розміри): 16,9 x 11,9 x 2,9 см / 6,7 x 4,7 x 1,1 дюйма.

Сполучні трубки для води: 9,5 мм / 0,37 дюйма.

Вага: 1,2 кг.

Матеріал: алюміній/сталь.

Якість води: чиста вода, що охолоджує.

Рівень pH води: має бути в межах 5 – 8 pH.

Макс. тиск води: 3 бар/43,5 фунта на кв. дюйм.

Макс. температура води на вході: < 40 °C, якщо температура навколишнього повітря < 80 °C (< 104 °F / < 176 °F) / 20 °C, якщо температура навколишнього середовища до 100 °C (< 68 °F / < 212 °F).

Рекомендована витрата: 1 л/хв.

Позиційні окуляри: 900 точок понад 90 градусів.

Швидкість: регулюється приблизно від 25° до 100° повороту на секунду.

Герметизація: IP65.

Живлення: через Ethernet 802.3 (PoE+) або 18 – 36 В.

Монтаж: 4 отвори діам. 8.5. Крок 109 х 70.

Діапазон температури навколишнього середовища: 5 – 60 °C / 5 – 100 °C з додатковою пластиною охолодження приводу (811824).

Вхід: Modbus TCP або цифрове введення/виведення 24 В.

Вихід: Modbus TCP для повної інформації про сканування. Цифрові сигнали 24 В та 4 – 20 мА для простого керування.

Зазор обертання: 400 мм.
