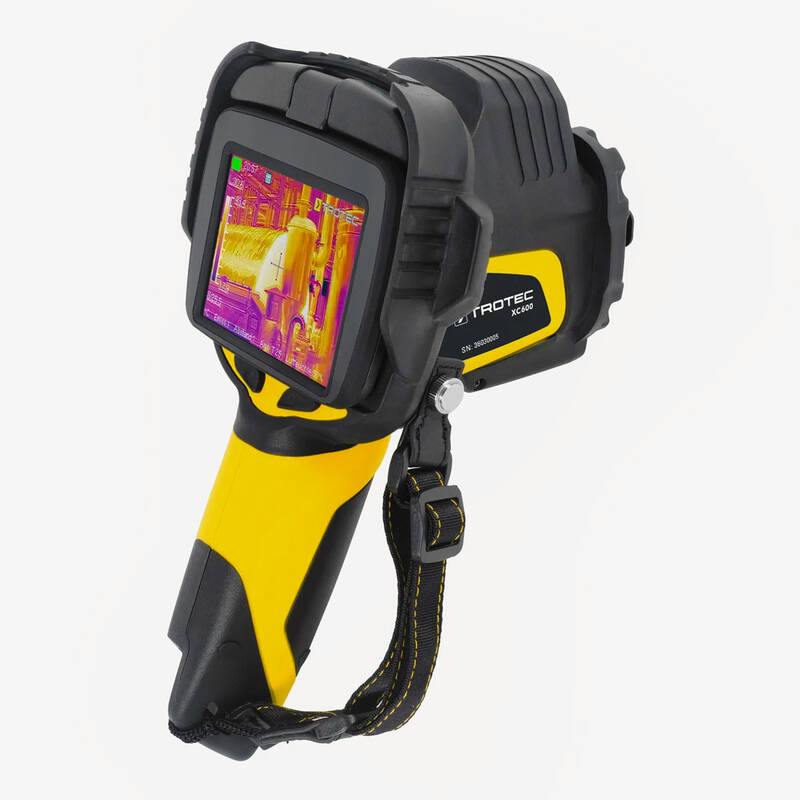

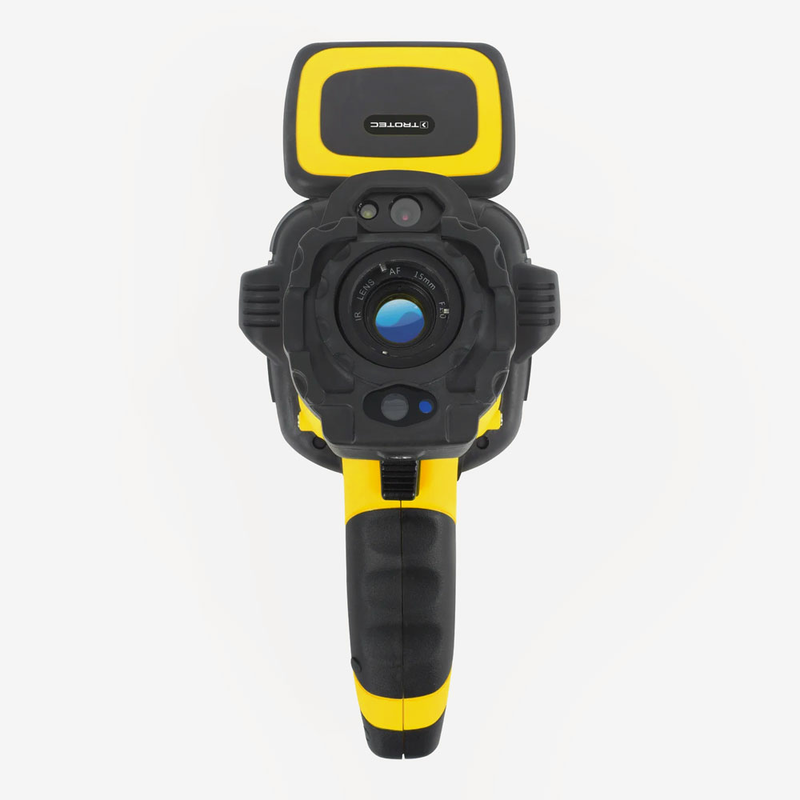

Система термографії високої роздільної здатності XC600
  • Особливості
  • Характеристики

Новий детектор, що задає тенденції, вміщує 307 200 точок вимірювання температури, кожна з яких записує поточні значення температури вимірюваного об’єкта майже 60 разів за секунду й відображає їх на 3,5-дюймовому сенсорному дисплеї PanoFold. Це вчетверо більше даних, ніж у камери з роздільною здатністю 320 x 240 пікселів, що забезпечує значно більш високу точність вимірювання. XC600 також має дуже високу геометричну роздільну здатність 0,65 мрад, що дозволяє точно ідентифікувати навіть невеликі проблеми з великої відстані. Ця тепловізійна камера вимірює температуру від -20°C до +600°C – опціонально до +1500°C – і робить видимою різницю температур усього 0,06°C.

Отримати комерційну пропозицію

Особливості

  • Повністю радіометрична ІЧ-камера виробництва ЄС.
  • Вимірювання в реальному часі з частотою 50 Гц та відображення зображень у реальному часі забезпечують чіткі теплові зображення високої якості.
  • Власна роздільна здатність 640 x 480 пікселів (307 200 пікселів).
  • Висока теплова чутливість.
  • Висока геометрична роздільна здатність.
  • Точне вимірювання температури на всьому зображенні.
  • Швидкий і точний автофокус.
  • Плавний 10-кратний зум.
  • Блок керування сенсорним дисплеєм із двома клавішами.
  • 5-мегапіксельна цифрова камера для яскравих реальних зображень.
  • Вбудований лазерний далекомір.
  • Міцна, протиударна конструкція у двокомпонентній конструкції з класом захисту IP54.
  • 3,5-дюймовий сенсорний екран PanoFold.
  • Функція DuoVision Plus для комбінованого відображення інфрачервоного й реального зображення у вигляді контурної термограми з покращеними деталями.
  • Вбудована лазерна указка.
  • Літій-іонний акумулятор великої ємності.
  • Різноманітні вимірювальні функції.
  • Додатковий запис голосу через Bluetooth.
  • Передавання даних через USB.

Новий детектор, що задає тенденції, вміщує 307 200 точок вимірювання температури, кожна з яких записує поточні значення температури вимірюваного об’єкта майже 60 разів за секунду й відображає їх на 3,5-дюймовому сенсорному дисплеї PanoFold. Це вчетверо більше даних, ніж у камери з роздільною здатністю 320 x 240 пікселів, що забезпечує значно більш високу точність вимірювання. XC600 також має дуже високу геометричну роздільну здатність 0,65 мрад, що дозволяє точно ідентифікувати навіть невеликі проблеми з великої відстані. Ця тепловізійна камера вимірює температуру від -20°C до +600°C – опціонально до +1500°C – і робить видимою різницю температур усього 0,06°C.

Отримати комерційну пропозицію

Температурна чутливість: (NETD) < 60 мК (≤ 0,06°C за 30°C).

Похибка вимірювання: ± 2% від виміряного значення або ± 2°C.

Роздільна здатність (крок вимірювання): 0,1°C.

Тип сенсора: матриця фокальної площини (UFPA), мікроболометр, що не охолоджується.

Коефіцієнт емісії (випромінювання): 6 0,01–1 (регульований).

Спектральна чутливість: 8–14 мкм.

Частота поновлення кадрів: 50/60 Гц.

Фокусування об’єктива: автоматичне й ручне.

Інтегрована цифрова камера.

Роздільна здатність фотокамери: 5 Мп.

Лазерний цілевказівник.

Тип покажчика: одноточковий.

Клас лазера: 2 (II).

Довжина хвилі лазера: 635 Нм.

Потужність лазера: <1 мВт.

Функціональні можливості.

Світлодіодне підсвічування: є.

Лазерний далекомір: 1–30 м.

Запис голосових коментарів: є (опційно потрібна гарнітура Bluetooth).

Вимірювальні функції.

Ручне регулювання температурного діапазону: є.

Вимірювання центральної точки: є.

Автоматичне розпізнавання гарячих/холодних точок: є.

Кількість додаткових контрольних точок вимірювання (встановлюються вручну): 8 динамічних точок (вільно настроювані).

Розрахунок найбільшої/мінімальної ділянки: лінійний аналіз; секторний аналіз (лінія, коло, прямокутник).

Корекція вимірів: корекція температури відбитого об’єкта; автоматична корекція на основі заданих користувачем специфікацій температури навколишнього середовища, відстані, відносної вологості повітря.

Програмні продажі.

Температурна сигналізація – сигналізація у разі виходу за межі заданих значень: є.

Ізотерма – в одному кольорі заданий діапазон температур: є.

Повноекранне накладання ІЧ-зображення поверх видимого діапазону з регулюванням прозорості: є (функція DuoVision).

Відображення інфрачервоного зображення з чітким виділенням меж контурів об’єктів (за рахунок видимого діапазону): є (функція DuoVision Plus).

Функція HOLD – фіксація даних вимірювання: є.

Стандартний інфрачервоний об’єктив (базова комплектація).

Оптичне поле зору (FOV): 24° х 18°.

Просторова роздільна здатність (IFOV): 0,65 мрад.

Мінімальна фокусна відстань: 0,35м.

Пам’ять: об’єм вбудованої пам’яті: 16 ГБ вбудована (32 ГБ опціонально);

Формати зберігання/виведення даних;

  • формат візуального зображення видимого діапазону: JPEG;
  • формат радіометричного термографічного зображення: JPEG (14-бітний формат IR);
  • формат нерадіометричного термографічного відео: MPEG-4;
  • запис нерадіометричного термографічного відео на внутрішню flash-пам’ять;
  • формат радіометричного термографічного відео: 14-бітовий формат IR;
  • запис радіометричного термографічного відео через USB 2.0 за допомогою DuoVision Plus.

Композитний відеовихід AV (PAL/NTSC).

Дисплей.

Тип екрану 3.5" LCD (сенсорний екран) із поворотно-відкидним механізмом.

Варіанти відображення: зображення видимого спектру, ІЧ-зображення, накладання інфрачервоних і реальних зображень із різною інтенсивністю (DuoVision), накладання інфрачервоних і реальних зображень із контуруванням меж об’єктів (DuoVision Plus).

Сенсорний екран.

Поворотний механізм дисплея: екран PanoFold може нахилятися на 180° та повертатися на 270°.

Колірна гама (кількість): 6 кольорових гам.

Цифровий zoom (масштабування): до 10х (плавне).

Вбудовані інтерфейси.

Bluetooth v 4.2 (опція).

USB: тип USB C, v 2.0.

Програмне забезпечення, зв’язок із комп’ютером та обмін даними.

Тип підключення до комп’ютера: USB.

Необхідність інсталяції драйвера або програмного забезпечення: DuoVision Plus (стандартна версія).

Системні вимоги до ОС: Windows 7 або вище.

Параметри живлення:

  • джерело живлення Li-Ion – змінний акумулятор (9120 мАг), час автономної роботи 8:00;
  • джерело зовнішнього живлення: адаптер 5 В, 2 А (у комплекті);
  • варіанти заряджання акумулятора у пристрої;
  • режим енергозбереження: є.

Експлуатаційні характеристики:

  • умови експлуатації: температура від -20°C до +50°C, вологість від 10% до 95% (без утворення конденсату);
  • умови зберігання: температура від -40°C до +70°C, вологість від 10% до 95% (без утворення конденсату).

Ударостійкість: 25 G.

Вібростійкість: 2 G.

Особливості виконання корпусу: клас захисту корпусу – IP54, матеріал корпусу – ABS (пластик) із гумовими протекторами.

Ударостійкість (падіння з): 2 м.

Гніздо штатива: різь 1/4".

Маса-габаритні показники:

  • розміри: 232 х 115 х 168 мм;
  • вага (нетто): 850 г.
