Тепловізійна камера-бороскоп NIR-Borescope-2K-Glass для скловарних печей
- Особливості
- Характеристики

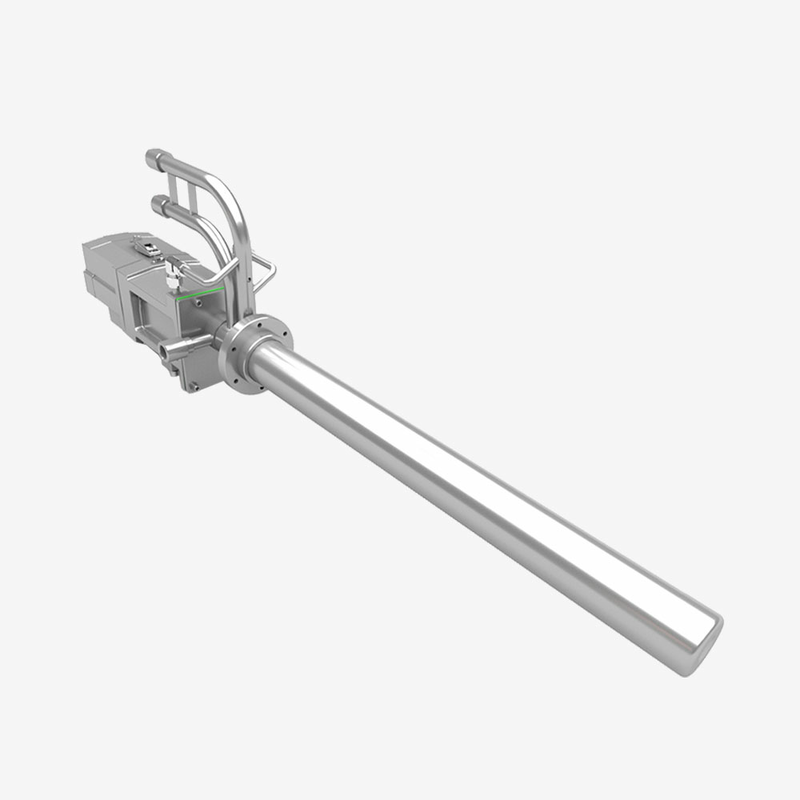

NIR-Borescope-2K-Glass (NIR-B-2K-Glass) є короткохвильовою радіометричною інфрачервоною камерою для формування зображення бороскопа, призначену для отримання теплових зображень високої чіткості (1968 x 1476 пікселів), а також забезпечення точних вимірювань температури з будь-якого з трьох мільйонів температурних точок на зображенні.
Камера вимірює температуру в діапазоні від 1000 до 1800°C (від 1832 до 3272°F) і підходить для печей для плавки флоат-скла, тарного скла, боросилікатного скла та скловолокна.
Отримати комерційну пропозицію
Особливості

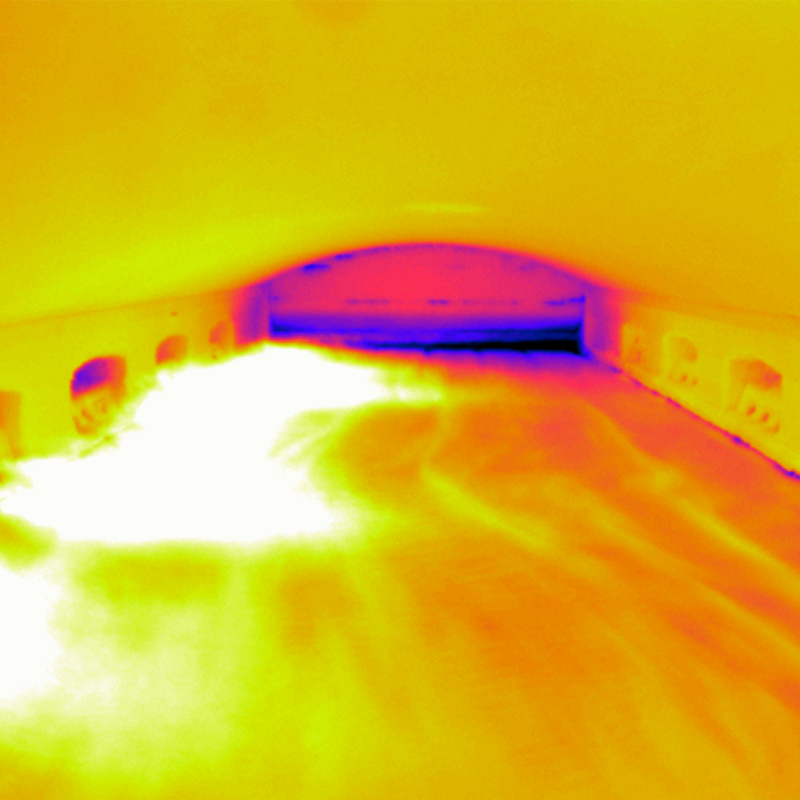

- Точне профілювання температури. За допомогою NIR-Borescope-2K-Glass можна точно й безперервно вимірювати температуру всієї печі, включаючи скло, вогнетривкі стінки та арки, а також склепіння / дах, використовуючи лише невеликий отвір у стіні. Теплобачення всередині печей з вогнетривкою футеровкою, котлів і резервуарів для плавлення скла зазвичай вимагає, щоб оператор установки вирізав великі отвори у вогнетриві, щоб забезпечити огляд критичної зони. Це може спричинити значні втрати енергії через втрату тепла, також може бути важко захистити отвір від сміття. Для NIR-B-2K-Glass потрібен тільки отвір невеликого діаметру в кожусі печі та вогнетрив для встановлення ширококутного наконечника лінзи.
- Неперервний контроль печі. NIR-Borescope-2K-Glass пропонує значні переваги, порівняно з традиційними методами контролю печі. За допомогою NIR-B-2K-Glass можна точно і безперервно вимірювати температуру всієї печі, включаючи скло, вогнетривкі стінки та склепіння, а також склепіння/дах, використовуючи лише невеликий отвір у стіні. Теплобачення всередині печей з вогнетривкою футеровкою, котлів і резервуарів для плавки скла зазвичай вимагає, щоб оператор установки вирізав великі отвори вогнетриві, щоб забезпечити огляд критичної зони. Це може спричинити значні втрати енергії через втрату тепла і може бути важко захистити отвір від сміття. Для NIR-B-2K-Glass потрібен тільки отвір невеликого діаметру в кожусі печі та вогнетрив для встановлення ширококутного наконечника лінзи.

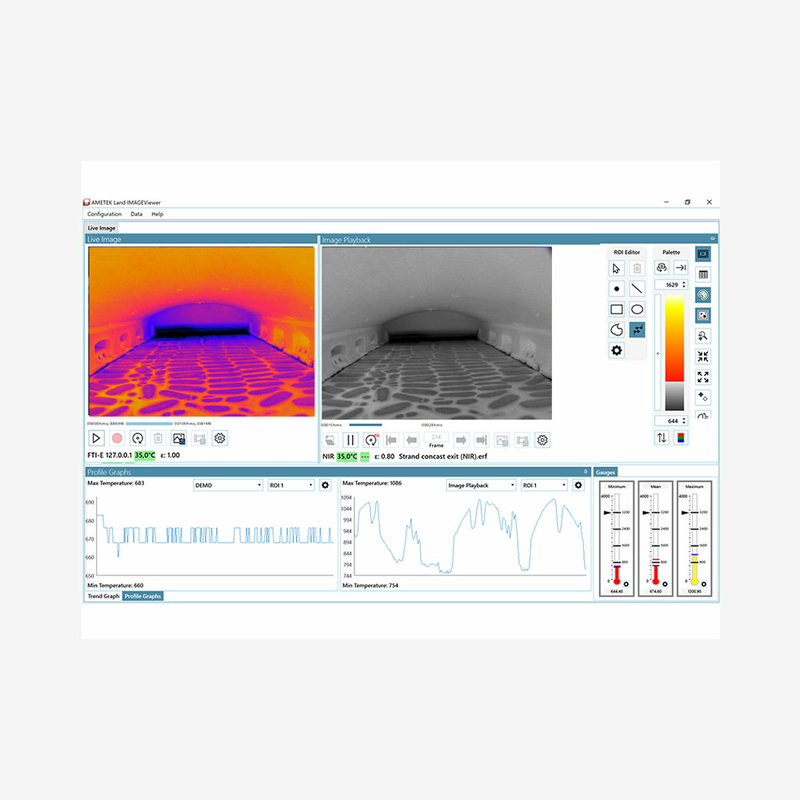

- Потужне програмне забезпечення для термозображення. З новим програмним забезпеченням IMAGEPro ділянка інтересу (ROI) може бути визначена користувачем і відстежуватися, показуючи максимальну, мінімальну й середню температуру, а за допомогою вбудованого представлення відтворення ви можете відтворювати події та зупинятися на будь-якому кадрі для вимірювання кількох температур в один і той самий момент часу, що особливо корисно, якщо ви вимірюєте температуру арки порту в момент реверсування.

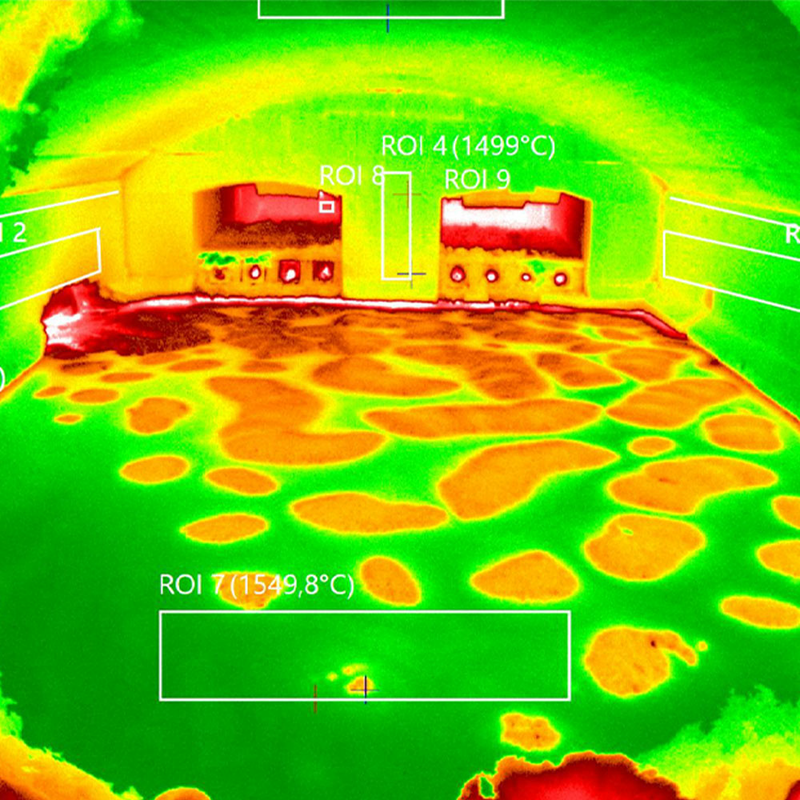

- Покриття партії та моніторинг температури коронки. Відмінності в покритті шихти впливають на температуру печі. Температура явно падає, коли шихта переміщується до передньої частини печі, а у програмному забезпеченні IMAGEPro-Glass ділянки інтересу можна використовувати для встановлення сигналів тривоги для РСУ печі та полегшення контролю покриття шихти завдяки регулюванню напрямку та довжини завантаження шихти. З відстеженням покриття шихти поблизу горловини ця критична рентабельність інвестицій може допомогти уникнути потрапляння великих кількостей шихти (нижче ніж 15%) у цю зону навіть за великих швидкостей витягування, а також може запобігти утворенню дефектів скла.
NIR-Borescope-2K-Glass (NIR-B-2K-Glass) є короткохвильовою радіометричною інфрачервоною камерою для формування зображення бороскопа, призначену для отримання теплових зображень високої чіткості (1968 x 1476 пікселів), а також забезпечення точних вимірювань температури з будь-якого з трьох мільйонів температурних точок на зображенні.
Камера вимірює температуру в діапазоні від 1000 до 1800°C (від 1832 до 3272°F) і підходить для печей для плавки флоат-скла, тарного скла, боросилікатного скла та скловолокна.
Отримати комерційну пропозицію
Діапазон вимірювань
|
1000–1800°C / 1832–3272°F
|
Роздільна здатність, пікселів
|
1968 x 1476
|
Спектральний відгук
|
1 мкм (у центрі)
|
Частота кадрів
|
15 кадрів за секунду (повнокадровий режим)
|
Детектор
|
ФПА – напівпровідник
|
Оптика (HFOV x VFOV)
|
95° х 71°
|
Оптика (IFOV)
|
0,84 мрад (2K: 95° x 71°) 2,53 мрад
|
Діапазон фокусування
|
Від 1 м до нескінченності
|
Діаметр зонда
|
Ø 61 мм / Ø 2,4 дюйма
|
