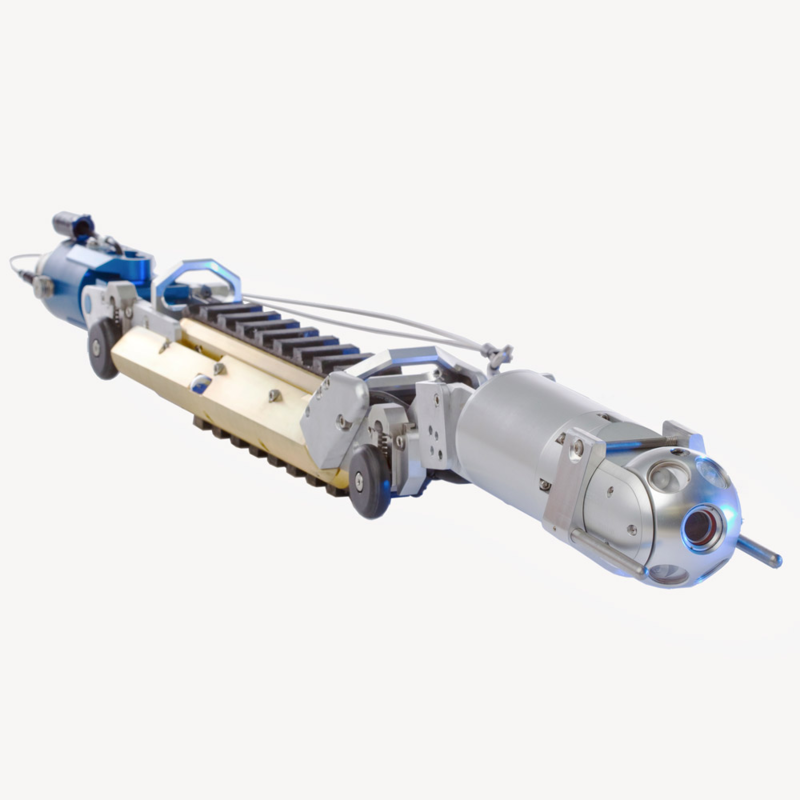

Робот для візуального контролю трубопроводів Line Trax
  • Особливості
  • Характеристики
  • Завантаження

LineTrax™ – неперевершена продуктивність, надмалий форм-фактор. Низький профіль, високі можливості. Доступ до областей, які просто недоступні під час використання інших технологій

Отримати комерційну пропозицію

Особливості

LineTrax™ може переміщатися по трубах та отворах діаметром до 51 мм (2 дюйми), що робить можливим віддалений візуальний контроль та багато іншого. Для цього LineTrax може працювати на відстані більше 100 м (330 футів), в той же час інші версії можуть працювати на відстані до 1 км (0,6 миль).

Використовуючи унікальну конструкцію гусениць, LineTrax дозволяє Вам оглядати місця, до яких Ви не змогли б дістатися іншим способом, надаючи таким чином доступ до цінної інформації про об'єкт під час віддаленого візуального огляду.

LineTrax може використовуватися як частина регулярного технічного обслуговування та моніторингу, а також швидко усувати неполадки у разі надзвичайної ситуації. Будь-який власник або постачальник послуг, якому необхідно проводити дистанційний візуальний огляд у замкнених просторах з обмеженим доступом, повинен включити LineTrax у свій набір інструментів неруйнівного контролю.

Галузі

  • Нафтохімічна
  • Нафтогазова
  • Ядерна
  • Гірничодобувна промисловість
  • Муніципальна
  • Водопостачання

Застосування

  • Технологічна лінія HVAC
  • Теплообмінники
  • Колтюбінг
  • Допоміжні лінії бурильного стенду
  • Маленькі трубопроводи
  • Резервуари для води

 Застосування в обмеженому просторі – найкраще місце для LineTra

Інспекційні системи LineTrax™ мають різні конфігурації, які дозволяють вирішувати практично будь-які завдання з перевірки замкнутих просторів.

Спеціалізований трубоукладач

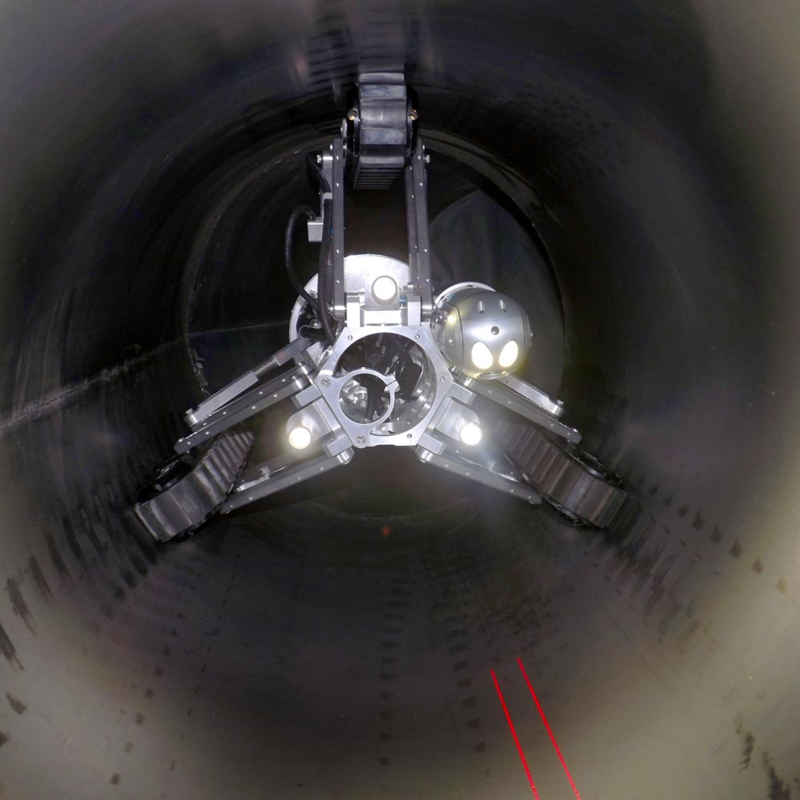

Гусеничні машини LineTrax призначені для переміщення на велику відстань у трубах малого та середнього діаметра. Вони можуть проникати в отвори розміром від 51 мм (2 дюйми) до 305 мм (12 дюймів).

Завдяки глибині занурення до 60 м (200 футів) краулери сімейства LineTrax ідеально підходять для роботи під водою або в сирому та вологому середовищі. Це дозволяє без зусиль проводити огляд та технічне обслуговування у процесі експлуатації.

Пряма трансляція з камери

Гусеничні машини LineTrax оснащені міцною камерою, здатною витримати найсуворіші умови експлуатації. Відеопотік із супернизькою затримкою дозволяє легко обходити перешкоди та приймати миттєві рішення, поки гусенична машина знаходиться на відстані 1 км (0,6 милі). На LineTrax є безліч варіантів камер, починаючи від повного панорамування, нахилу та масштабування (PTZ) і закінчуючи компактною камерою PT Spectrum.

Простий та оптимізований інтерфейс

У LineTrax використовується програмне забезпечення ICON компанії Eddyfi Technologies. Яку б гусеничну машину не використовував оператор, інтерфейс програмного забезпечення залишається незмінним, що дозволяє скоротити час на навчання та згладити криву навчання. Можливості програми включають автоматизовані процедури, відеозапис, мітки, скріншоти, запис завдань, звітність тощо.

LineTrax™ – неперевершена продуктивність, надмалий форм-фактор. Низький профіль, високі можливості. Доступ до областей, які просто недоступні під час використання інших технологій

Отримати комерційну пропозицію

Опис

LT50

LT100

LT150

Діапазон розкриття труб

50 – 100 мм (2 – 4 дюйми)

100 – 150 мм (4 – 6 дюймів)

150 – 300 мм (6 – 12 дюймів)

Максимальна довжина тросу

100 м (330 футів)

300 м (1000 футів)

1000 м (3300 футів)

Максимальна швидкість

1,9 м (6,1 фута) за хвилину

9 м (30 футів) за хвилину

6,4 м (21 фут) за хвилину

Вага машини

1,1 кг (2,5 фунта)

5 кг (11 фунтів)

45 кг (100 фунтів)

Камера

Камера Onyx та задня допоміжна камера

Додатково: камера Spectrum 45 PT*

Spectrum 45 PT камера та задня допоміжна камера

Spectrum 90 PTZ камера та задня допоміжна камера

Додатково: камера Spectrum 120 HD PTZ та задня додаткова камера



Контролер

Портативний контролер IPC

Портативний контролер IPC

Контролер 400 В

Освітлення

Світлодіодне підсвічування камери

Світлодіодне підсвічування камери

Світлодіодне підсвічування камери

Глибина

60 м (200 футів)

60 м (200 футів)

60 м (200 футів)

Робочі температури

Нормальна: від 0 °C до 45 °C (від 32 °F до 113 °F)

Обмежена: від - 10 °C до 45 °C (від 14 °F до 113 °F) **

Нормальна: від 0 °C до 45 °C (від 32 °F до 113 °F)

Обмежена: від - 10 °C до 45 °C (від 14 °F до 113 °F) **

Нормальна: від 0 °C до 45 °C (від 32 °F до 113 °F)

Обмежена: від - 10 °C до 45 °C (від 14 °F до 113 °F) **

* Для камери Spectrum 45 потрібна конфігурація з трьома доріжками, що зменшує ефективний діапазон відкриття до 75 – 100 мм (3 – 4 дюйми).

** Робота поза нормальним робочим станом протягом тривалих періодів часу може вплинути на продуктивність системи та скоротити термін служби деяких компонентів.
